orangepi one H3 u-boot/kernel编译

---

1. 相关文件下载链接

交叉编译工具链：https://github.com/orangepi-xunlong/toolchain
uboot：https://github.com/orangepi-xunlong/toolchain
kernel：https://github.com/orangepi-xunlong/linux-orangepi
编译环境：
	基于ubuntu20.04的vmwarea虚拟机：
	用户名密码：work/work、root/root
	虚拟机静态IP：192.168.5.239/255.255.0.0/桥接
	虚拟机安装的服务服务有：
	1）ssh，用于远程登录
	2）samba，用于windows直接访问虚拟机目录(无密码登录，输入 \\192.168.5.239\home)
	3) vmware-tools，用于在虚拟机里面访问windows目录

2. 安装toolchain

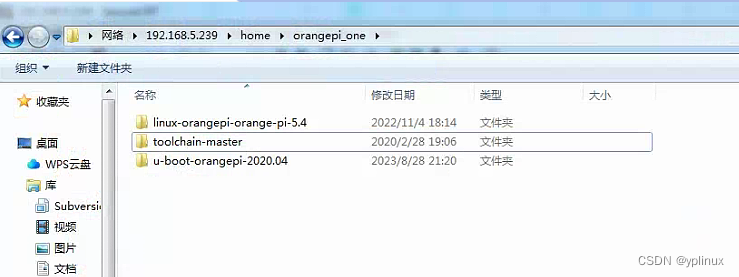

如上图解压后，运行如下命令，让编译工具链生效：
export PATH=$PATH:/home/work/orangepi_one/toolchain-master/gcc-linaro-7.2.1-2017.11-x86_64_arm-linux-gnueabihf/bin
export CROSS_COMPILE=arm-linux-gnueabihf-
export CROSS=arm-linux-gnueabihf-
export CC=arm-linux-gnueabihf-gcc
export CXX=arm-linux-gnueabihf-g++
export AR=arm-linux-gnueabihf-ar
export RANLIB=arm-linux-gnueabihf-ranlib
export STRIP=arm-linux-gnueabihf-strip
export LD=arm-linux-gnueabihf-ld

3. 编译u-boot

cd u-boot-orangepi-2020.04
# 清除编译过程文件
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
# 生成OrangePi One的默认配置
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- orangepi_one_defconfig
# 编译
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-

备注：
ARCH = ？			CPU的架构
CROSS_COMPILE = ?	使用的编译工具链头

配置uboot功能(一般不用)
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig

在u-boot-orangepi-2020.04目录下添加了一个编译脚本build_orange_one.sh，内容如下：
#!/bin/sh

echo ""
echo "build orangepi one u-boot......"
echo ""

#make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- clean
#make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- orangepi_one_defconfig
#make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig
cp config_orangepi_one .config
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-

if [ $? -eq 0 ]; then
	echo "build orangepi one u-boot success"
else
	echo "build orangepi one u-boot fail"
fi

编译出来的文件是：u-boot-sunxi-with-spl.bin

4. 烧录u-boot

将开发板上的SD卡通过读卡器接入到虚拟机中，进入u-boot目录，执行如下命令：

sudo dd if=u-boot-sunxi-with-spl.bin of=/dev/sdb bs=1024 seek=8

备注：我的是/dev/sdb，有可能是sdc等，根据实际情况修改。

5. 运行u-bot情况

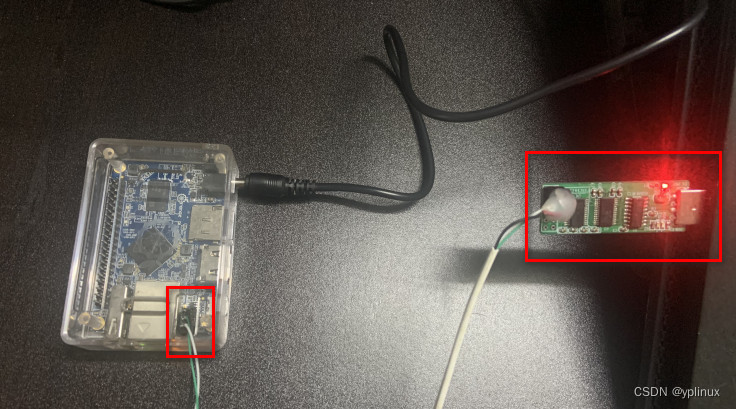

板和电脑的连接如下：

串口只用连接RX、TX、GND三根线。

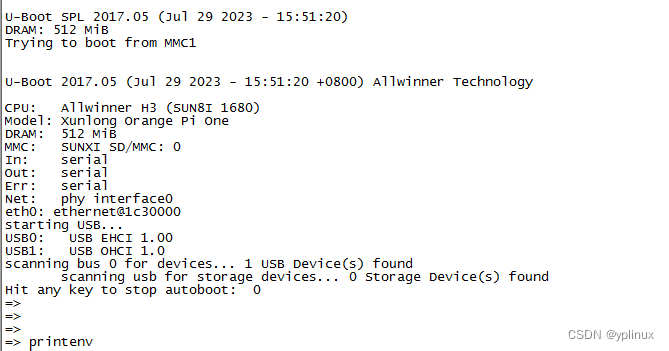

运行后串口看到如下信息，说明u-boot烧录成功：

6. 编译kernel

tar -zxvf linux.tar.gz
编译确认toolchain已经配置好。
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- distclean
# 生成内核的板级配置，对应于arch/arm/configs/sunxi_defconfig
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- sunxi_defconfig
# 编译
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-

备注：
# 配置内核功能
make menuconfig ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-

在linux-orangepi-orange-pi-5.4目录下添加了一个编译脚本build_orange_one.sh，内容如下：
#!/bin/sh

echo ""
echo "build orangepi one kernel......"
echo ""

#make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- clean
#make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- sunxi_defconfig
#make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- menuconfig
cp config_orangepi_one .config
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-

if [ $? -eq 0 ]; then
	echo "build orangepi one kernel success"
else
	echo "build orangepi one kernel fail"
fi

生成的内核和设备树路径是：
arch/arm/boot/zImage
arch/arm/boot/dts/sun8i-h3-orangepi-pc.dtb

7 kernel烧录、运行

烧录：
将TF卡接入PC电脑，直接将生成的zImage和sun8i-h3-orangepi-pc.dtb放到TF止顶层目录，我这里没有将TF卡分区

修改uboot环境变量：
setenv bootcmd 'load mmc 0:1 0x43000000 sun8i-h3-orangepi-pc.dtb; load mmc 0:1 0x42000000 zImage; bootz 0x42000000 - 0x43000000';saveenv

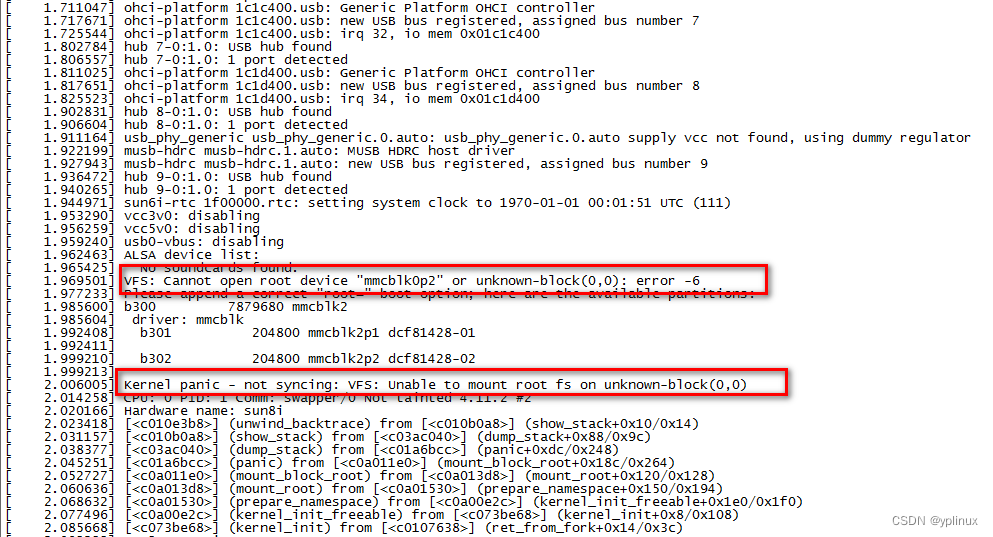

如下图，跑到文件系统会卡住，因为没有烧录文件系统。

8 编译过程中遇到的问题

问题1：libz.so.1: cannot open shared object file: No such file or directory
解决：apt-get install lib32z1

问题2：dtc: command not found
解决：apt install device-tree-compiler

问题3：mkimage: command not found
解决：apt install u-boot-tools

问题4：/usr/bin/env: ‘python2’: No such file or directory
解决：sudo apt-get install python2

问题5：/bin/sh: 1: bison: not found
解决：sudo apt-get install bison -y

问题6：/bin/sh: 1: flex: not found
解决：sudo apt-get install flex -y

问题7：ModuleNotFoundError: No module named 'distutils.core'
解决：sudo apt-get install python3-pip

问题8：unable to execute 'swig': No such file or directory
解决：sudo apt install swig

安装的其它包：
	sudo apt-get install libncurses5-dev
问题9：u-boot运行时报错，Loading Environment from FAT... *** Warning - bad CRC, using default environment
解决：在u-boot命令行运行saveenv

9. 参考

香橙派One（全志H3芯片）编译烧写U-boot、Linux内核zImage、dtb
