背景概述

在大模型训练和推理过程中，性能优化是提升效率的关键环节。Profiling工具能够帮助我们深入理解模型在NPU上的执行细节，识别性能热点，从而进行针对性优化。
本篇文档基于verl v0.6版本，指导了在NPU环境下，如何高效使用profiling配置采集数据，及profiling的数据解析与可视化。

一、Profile配置解析

veRL 的profile配置大体分为三个部分：1. 全局采集控制；2.基于角色控制；3.具体采集行为。划分为三部分的原因是强化学习训练流程包含了：推理，训练，生成 等多个阶段，不同的阶段既有统一的配置和又有各角色单独的配置。

1.1、全局采集控制

global_profiler 配置项对所有阶段生效，主要参数包括：

• tool: 采集工具选择，支持nsys、npu、torch、torch_memory等
• steps: 指定采集的步数列表，如[2,4]表示采集第2步和第4步，设置为null则不采集
• save_path: 采集数据保存路径，默认为"outputs/profile"

配置示例：

global_profiler.tool=npu  # 使用npu作为profiling采集工具

1.2、角色Profile控制

每个角色独立控制采集参数：

• enable: 是否启用该角色的性能分析
• all_ranks: 是否从所有rank收集数据
• ranks: 指定采集数据的rank列表
• tool_config: 性能分析工具的具体配置

配置示例：

actor_rollout_ref.actor.profiler.enable=True  # 开启actor阶段的profiling采集

1.3、具体采集行为配置

通过profiler.tool_config.npu参数控制详细采集行为：

采集级别（level）：

• level_none: 禁用所有基于级别的数据采集
• level0: 采集高级应用数据、底层NPU数据和算子执行详情（推荐默认配置）
• level1: 在level0基础上增加CANN层AscendCL数据和AI Core性能指标
• level2: 在level1基础上增加CANN层Runtime数据和AI CPU指标

采集内容（contents）：

• npu: 设备端性能数据
• cpu: 主机端性能数据
• memory: 内存分析
• shapes: 张量形状记录
• module: 框架层Python调用栈信息（性能开销较低）
• stack: 算子调用栈信息

其他参数：

• analysis: 启用自动数据解析（数据量大时耗时增加）
• discrete: 离散模式开关（False为e2e模式，True为离散模式）

配置示例：

actor_rollout_ref.actor.profiler.tool_config.npu.level='level1'  # 开启level1采集

二、Profiling实践案例

上一章节讲述了所有配置参数的含义，通过这些参数的组合搭配，可以构建强化学习训练各阶段的profiling采集流程。本章节提出几个基础的配置来举例。

2.1、E2E模式采集

E2E模式将所有阶段数据采集到同一文件夹下：

python3 -m verl.trainer.main_ppo \
  global_profiler.tool=npu \
  global_profiler.steps=[2] \ # 只采集step 2的数据
  global_profiler.save_path="outputs/profile" \
  actor_rollout_ref.actor.profiler.enable=True \
  actor_rollout_ref.actor.profiler.ranks=[0] \ # 只采集rank:0 卡的数据
  actor_rollout_ref.actor.profiler.tool_config.npu.level="level1" \
  actor_rollout_ref.actor.profiler.tool_config.npu.discrete=False \ # 设置为end-to-end模式，将所有阶段的数据都采集到一个文件夹下
  actor_rollout_ref.actor.profiler.tool_config.npu.contents=['npu'] \
  actor_rollout_ref.actor.profiler.tool_config.npu.analysis=True

2.2、discrete模式采集

discrete模式可精确控制采集范围，减少数据量：

python3 -m verl.trainer.main_ppo \
  global_profiler.tool=npu \
  global_profiler.steps=[2] \
  global_profiler.save_path="outputs/profile" \
  actor_rollout_ref.actor.profiler.enable=True \ #只开启训练阶段数据采集
  actor_rollout_ref.rollout.profiler.enable=False \
  actor_rollout_ref.actor.profiler.ranks=[0] \
  actor_rollout_ref.ref.profiler.enable=False \
  actor_rollout_ref.ref.profiler.ranks=[0] \
  actor_rollout_ref.actor.profiler.tool_config.npu.level="level0" \
  actor_rollout_ref.actor.profiler.tool_config.npu.discrete=True \ #设置为分离模式
  actor_rollout_ref.actor.profiler.tool_config.npu.contents=['npu'] \
  actor_rollout_ref.actor.profiler.tool_config.npu.analysis=True

使用分离模式可以更好的控制数据的采集范围，有效减少数据量，建议使用该模式。（ps若在长序列场景，完整采集推理的数据可能会有近上百G的数据量，采集之前需要评估是否需要缩小采集范围，下文会讲述如何精细化控制采集方式）

2.3、数据目录对比

e2e模式与分离模式下采集的数据目录对比：

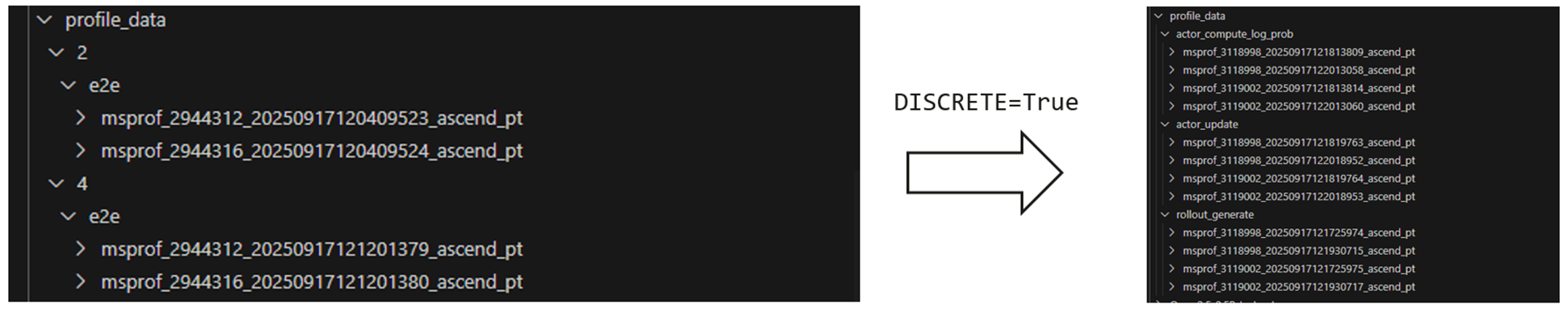

左图为e2e模式目录结构，右图为分离模式

三、Profile数据解析工具

前两个章节讲述了如何采集profiling数据，本章节介绍一款profiling解析工具，使用工具可以更高效分析数据。
MindStudio Profiler Analyze（msprof-analyze，MindStudio性能分析工具）是MindStudio全流程工具链推出的性能分析工具，基于采集的性能数据进行分析，识别AI作业中的性能瓶颈。官网地址：https://gitcode.com/Ascend/msprof-analyze

基础的安装使用指导可见官网README，此处讲述一个实用的功能点msprof-analyze compare 性能对比工具。

msprof-analyze compare命令支持性能数据对比分析：

msprof-analyze compare -d <profiling_path> -bp <benchmark_profiling_path> --output_path=<output_path>

参数说明：

• -d: 待比对性能数据路径（支持ascend_pt/ascend_ms目录、ASCEND_PROFILER_OUTPUT目录等）
• -bp: 基准性能数据路径（支持GPU基准或NPU不同版本基准）
• -o: 比对结果输出路径（默认当前目录）

结果展示：

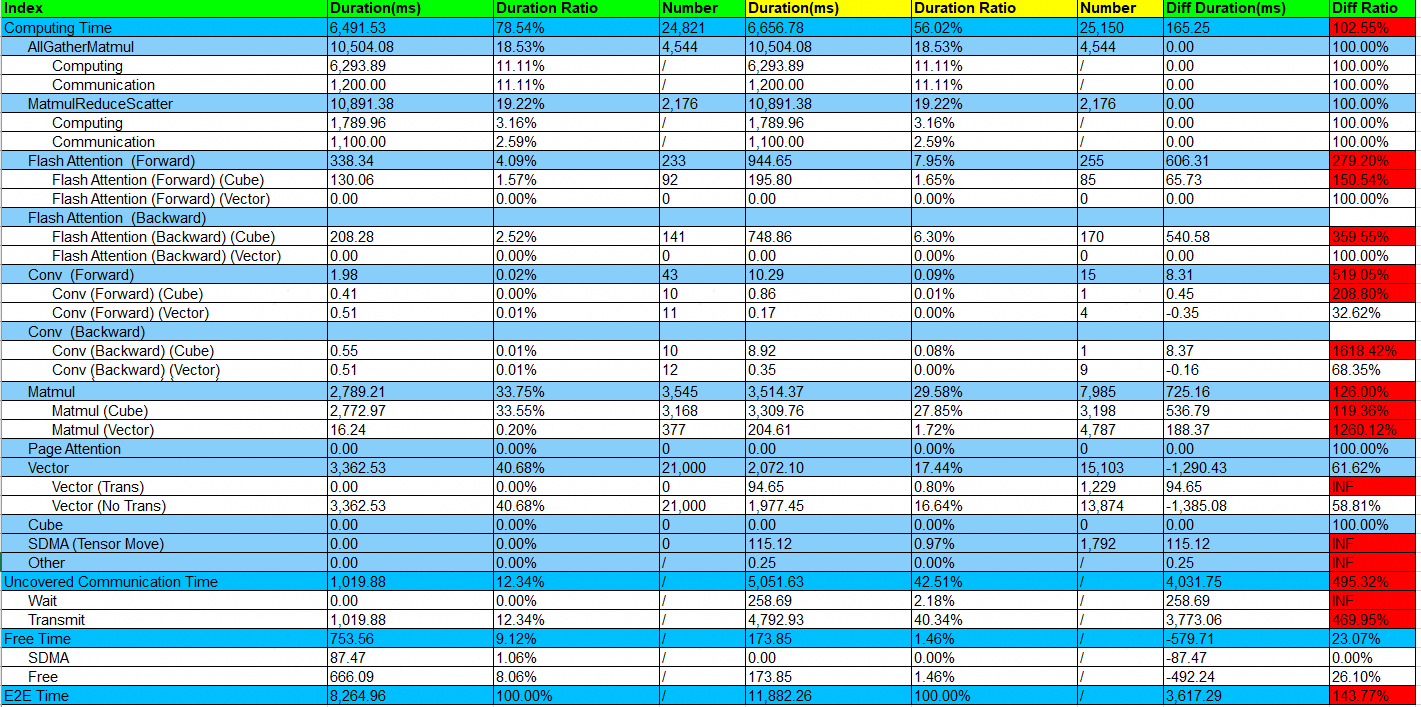

上图为官网中的样例示图，可以看到对各阶段包括计算，通信，free等耗时都统计出来了，对此可以大致分析性能的瓶颈，从而采用对应的性能优化手段。

四、精细化采集策略

上文我们提到若在长序列场景，完整采集推理的数据可能会有近上百G的数据量，这为后续解析、读取增加了工作了，而且这些数据都是Decoder 模型的前向计算，底层执行的算子是一样的。我们需要有一种方式来解决这种重复计算的流程。
在torch_npu.profiler.profile进行数据采集中，有个 schedule 类的作用为：用于在采集进程中设置在不同step时的采集行为，他有以下几个参数：

• wait: 每次重复执行采集跳过的step轮数
• active: 采集的step轮数
• warmup: 预热的step轮数（建议设置1轮）
• repeat: 重复执行wait+warmup+active的次数
• skip_first: 采集前跳过的step轮数（动态Shape场景建议跳过前10轮）

由此可以设计我们需要的profiling采集方案，以下以vllm进行举例：
在vllm-ascend/vllm_ascend/worker/worker_v1.py 文件中，新增以下代码：

class NPUWorker(WorkerBase):

        def __init__(self, *args, **kwargs):
            # ... existing code ...

+           # Initialize profiler
+           import torch_npu
+           experimental_config = torch_npu.profiler._ExperimentalConfig(
+               profiler_level=torch_npu.profiler.ProfilerLevel.Level1,
+               export_type=torch_npu.profiler.ExportType.Db,  # 可选择torch_npu.profiler.ExportType.Text格式
+           )
+           self.profiler_npu = torch_npu.profiler.profile(
+               activities=[torch_npu.profiler.ProfilerActivity.CPU, torch_npu.profiler.ProfilerActivity.NPU],
+               with_modules=False,  # 采集调用栈
+               profile_memory=False,  # 采集内存
+               experimental_config=experimental_config,
+               # 跳过第一步，warmup一步，采集3步，重复1次。如果想采集第30~60个decode step，可以设置为schedule=torch_npu.profiler.schedule(wait=29, warmup=1, active=30, repeat=1)
+               schedule=torch_npu.profiler.schedule(wait=1, warmup=1, active=3, repeat=1),
+               on_trace_ready=torch_npu.profiler.tensorboard_trace_handler("./outputs/vllm_profile", analyse_flag=True)  # 采集数据保存路径，是否在线解析
+           )
+           self.profiler_npu.start()

            # ... existing code ...

        def execute_model(self, scheduler_output=None, intermediate_tensors=None, **kwargs):
            # ... existing code ...
            output = self.model_runner.execute_model(scheduler_output,
                                                intermediate_tensors)

+           self.profiler_npu.step()  # 驱动 schedule，对部分decode step进行采集

            # ... existing code ...

💡注意：

1. 当使用集群分析工具或MindStudio Insight查看时，建议配置repeat = 1（表示执行1次，仅生成一份性能数据）
2. 使用代码插桩采集时，请在启动脚本中禁用profiling，以避免 Profiler 冲突。
3. 本章节涉及直接修改源码。建议修改前备份文件，调试完成后恢复。

五、可视化分析工具

昇腾提供了可视化调优工具 MindStudio Insight，提供时间线视图、内存、算子耗时、通信瓶颈分析等功能，帮助开发者快速定位模型性能瓶颈。
另外在Linux环境下，MindStudio Insight工具提供了 JupyterLab插件 形态，提供更直观和交互式强的操作界面。JupyterLab插件优势如下：

• 无缝集成：支持在Jupyter环境中直接运行MindStudio Insight工具，无需切换平台，无需拷贝服务器上的数据，实现数据即采即用。
• 快速启动：通过JupyterLab的命令行或图形界面，可快速启动MindStudio Insight工具。
• 运行流畅：在Linux环境下，通过JupyterLab环境启动MindStudio Insight，相较于整包通信，有效解决了运行卡顿问题，操作体验显著提升。
• 远程访问：支持远程启动MindStudio Insight，可通过本地浏览器远程连接服务直接进行可视化分析，缓解了大模型训练或推理数据上传和下载的困难。
