华为Atlas200 二次硬件开发调试(1) 启动
·
因为项目需要，根据华为ATlas200模块做一款图像处理版卡。自己做了一块系统底板，AI处理这部分用Atlas200模块实现。

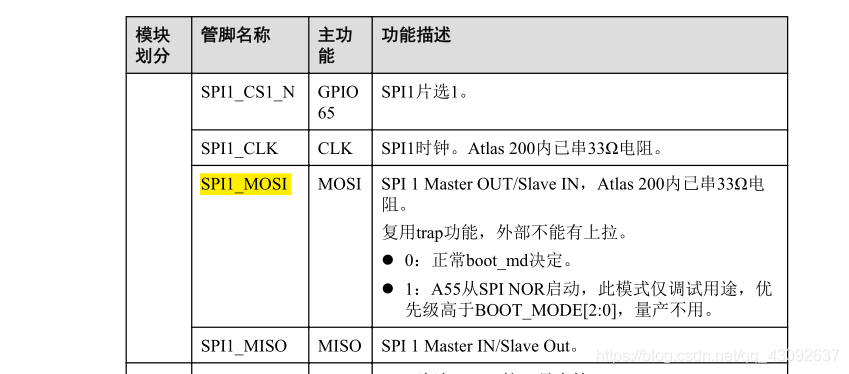

根据模块资料，进行原理图设计。回板焊接后，Atlas 200模块却一直启动不起来。电源、复位全都调试过都没有起来。后来查看硬件指南，发现这个信号可能有问题。
客户要求引出SPI信号，因为Atlas模组是1.8电平，故鄙人使用了一款电平转换芯片，是默认上拉的，使得这个信号拉高，进入调试模式。后来去掉这款芯片，Atlas能通过SD卡正常启动了。
