产品	Atlas 900 A3 SuperPoD
形态	12 * 计算柜 (47U) + 4 * 总线设备柜 (47U)
NPU	最大支持 384 * 昇腾910
CPU	最大支持 192 * 鲲鹏920
系统内存	最大支持1536个DDR5内存，最大内存传输速率5200MT/s 单根内存条容量支持64GB/96GB
片上内存	最大支持384 * 128GB 片上内存，带宽速率最大3.2TB/s
AI算力	最大支持307.2/288.7 PFLOPS@FP16
D2D互联带宽	双向784GB/s
本地存储	最大支持 480 * 2.5英寸硬盘
供电	三相交流 380V AC + 三相交流 380V AC
散热方式	液冷(计算柜）+ 风冷(总线设备柜)
工作环境温度	工作温度：5℃～40℃（41℉～104℉）
结构尺寸 （高×宽×深）	计算柜：2250mm×600mm×1150mm (不含前后门） 总线设备柜：2250mm×600mm×1150mm (不含前后门）

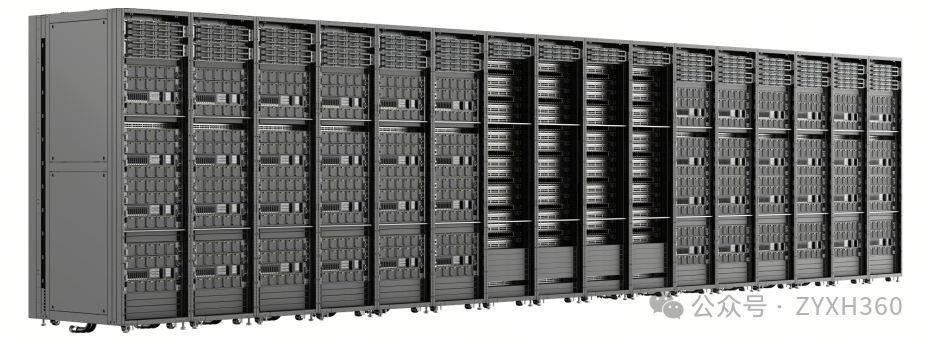

Atlas 900 A3 SuperPoD

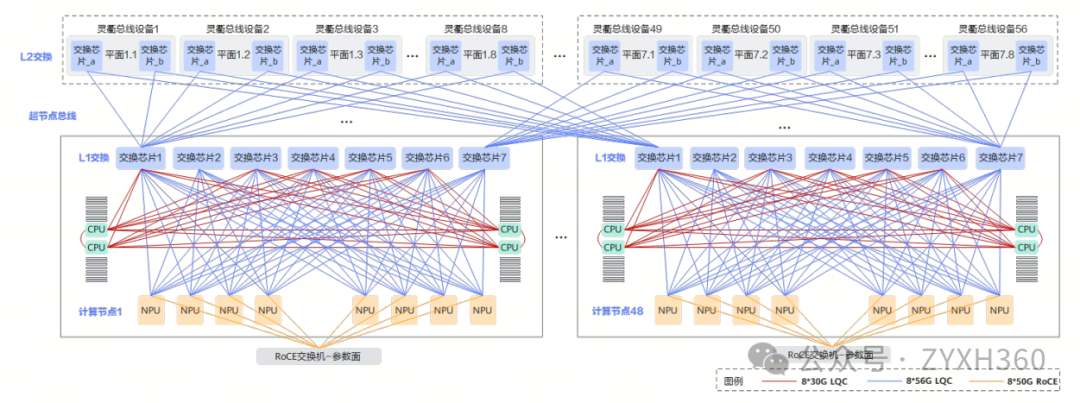

384超节点光互联架构：主要由一套总线设备柜内的灵衢总线设备（ 4*14=56台）和多套计算柜内计算节点（ 12*4=48台）通过光纤实现全互联组网（物理架构384，实际部署数量取决于解决方案可靠性冗余设计）

计算框	12	每框4板	计算板	48
交换框	4	每框14板	交换板	56

计算板NPU	8	整机NPU	8*48=384
计算板CPU	4	整机CPU	4*48=192
计算板SW	7	计算板SW	7*48=336
交换板SW	2	交换板SW	2*26=112

• 整机计算板SW共  48*7=336 L1 SW   ，每个SW出16 *LQ，7个SW共112条LQ，连接到56个交换板，实现每个计算板到每一个交换板2条LQ，48*56共5376 LQ

• 整机交换板 56*2=112  L2 SW   ，每个SW 48个LQ，48*112=5376 LQ

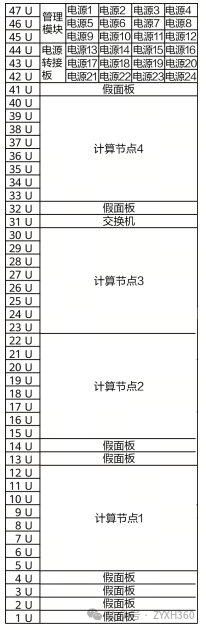

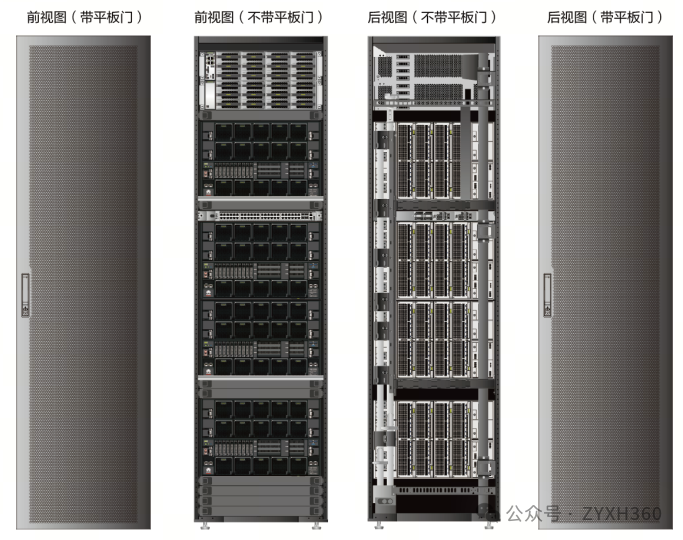

Atlas 900 A3 SuperPoD –计算柜

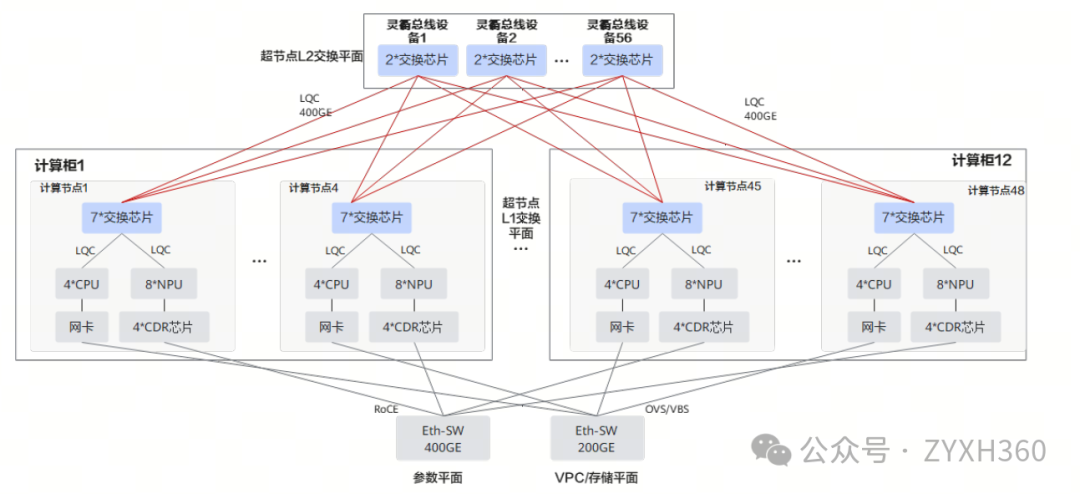

AI系统采用2层胖树组网，含LQC和RoCE两种组网，其中LQC组网有柜内组网和跨柜组

网两种组网方式。

● LQC组网：每个计算节点有7个LQC网络，分别是L1-1~L1-7，分属于四块网络交换板。

● RoCE组网：每个计算机框有1个RoCE网络，从混合交换板引出，在任意规模的集群上都是跟外部L2标准交换机互连组成集群大网。

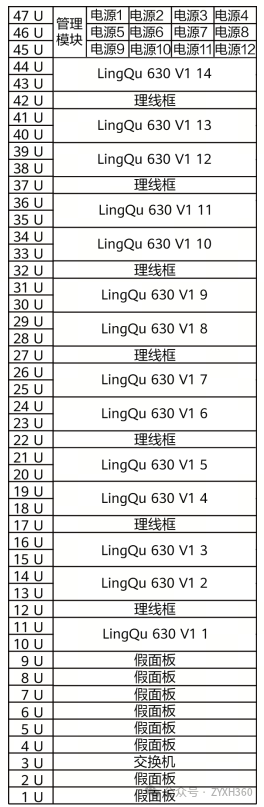

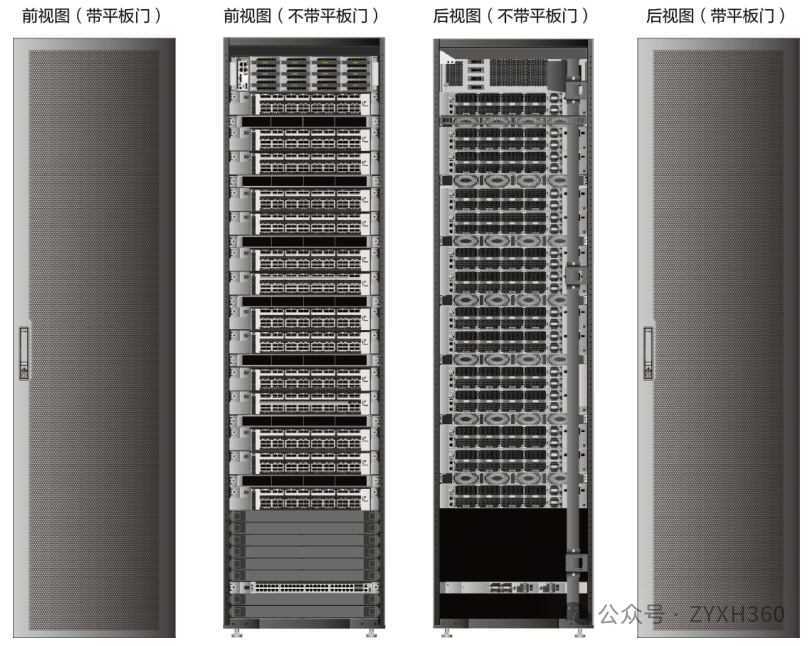

Atlas 900 A3 SuperPoD –总线设备柜

总线设备柜最大支持14个LingQu 630 V1。

1. 每台LingQu 630 V1设备内包含两个支持LQC协议的交换芯片，每个芯片支持的单链路端口的出口带宽为200GE，因此两个芯片合计的单链路端口的出口带宽为400GE。

2. 不同LingQu 630 V1设备内的两个交换芯片组成灵衢网络的L2层的不同平面，分别与下行服务器的交换芯片组成的灵衢网络L1层的不同平面进行对接。

3. 每台LingQu 630 V1设备支持48个QSFP-DD高速连接器的端口，每个端口带宽为400GE，分别与下行的48台服务器的灵衢总线板上的QSFP-DD端口进行对接。

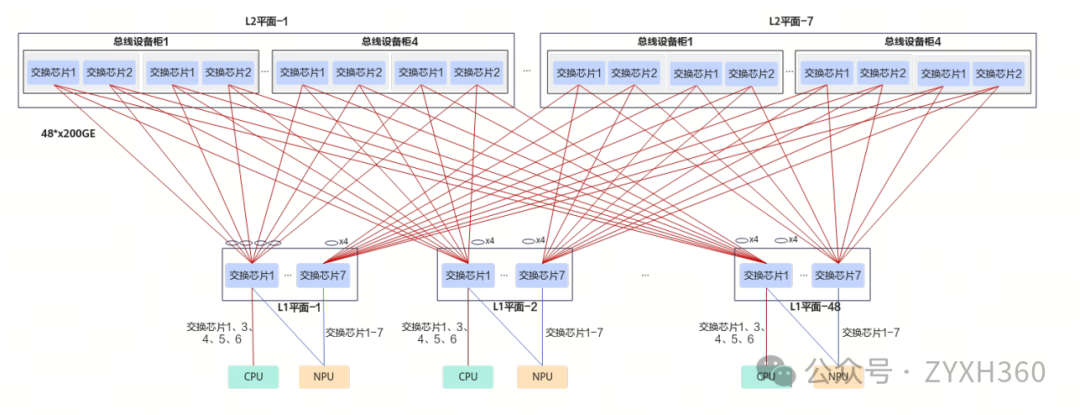

• 每框2个交换板共8个交换板共计16个SW组成1个交换平面，共组成7个交换平面

• 交换平面1，每个SW连接48个计算节点的SW1，共16*48链接

• 交换平面2，每个SW连接48个计算节点的SW2，共16*48链接

...........

• 交换平面7，每个SW连接48个计算节点的SW7，共16*48链接

框间互联 7*16*48=5376
