服务器：华为云ECS

系统环境：昇腾官方指定提供

工具软件：Xshell 7, Xftp 7

目录

一、选题

二、准备

三、运行

四、可视化流程编排

五、工程代码分析

---

一、选题

使用Mindstudio成功复现昇腾社区中的MindX SDK应用案例--Image Coloring

Image Coloring-昇腾社区 (hiascend.com)

---

二、准备

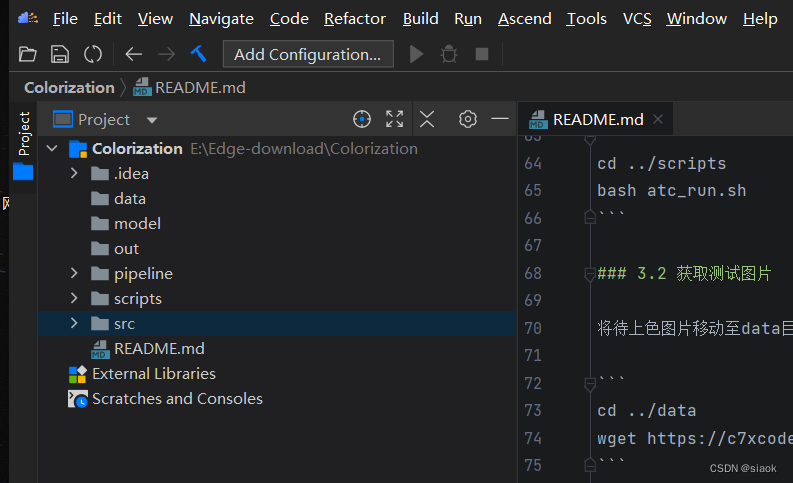

下载选定样例指定的工程文件，并手动创建data，model，out等三个文件夹，用Mindstudio打开

---

三、运行

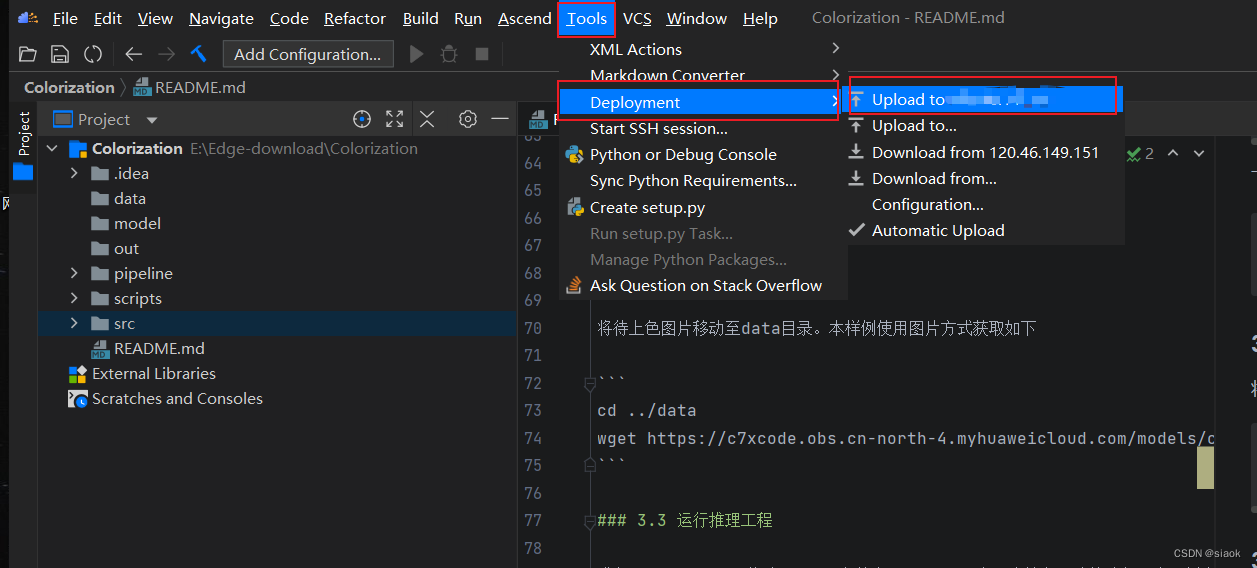

3.1 使用Tools->Deployment->Upload to xxxx 将工程文件上传到你的服务器上

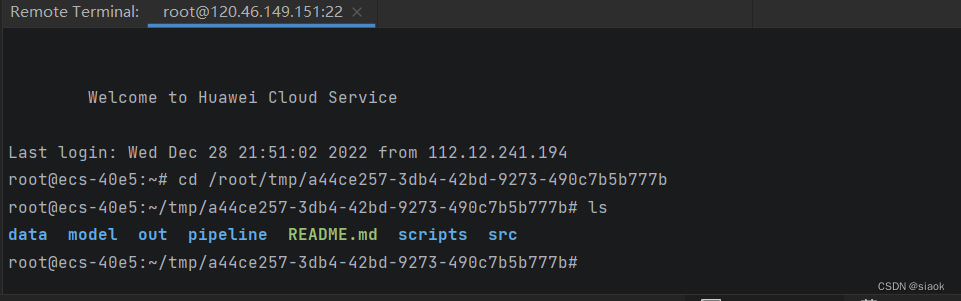

 3.2 登录ECS，cd至你上传的工程文件夹的位置

tips：如何知道你上传的工程文件夹在哪个位置？

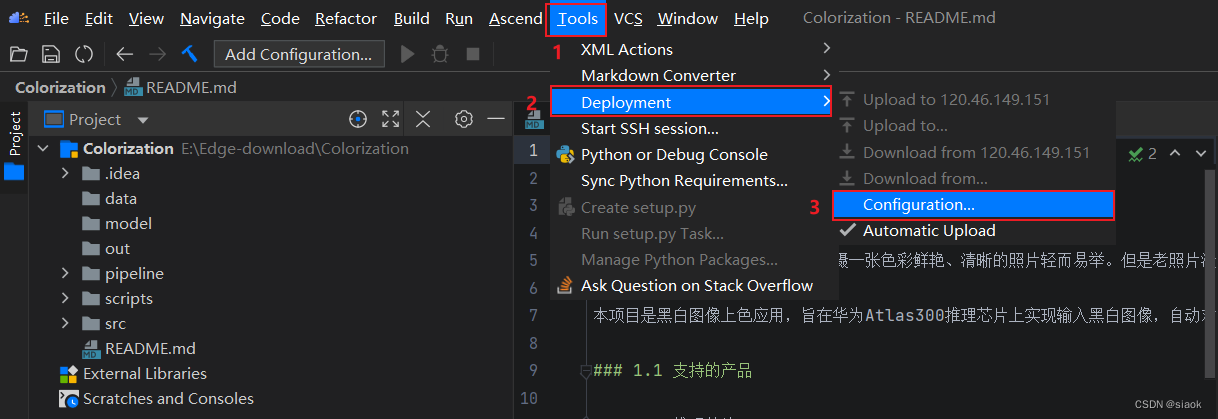

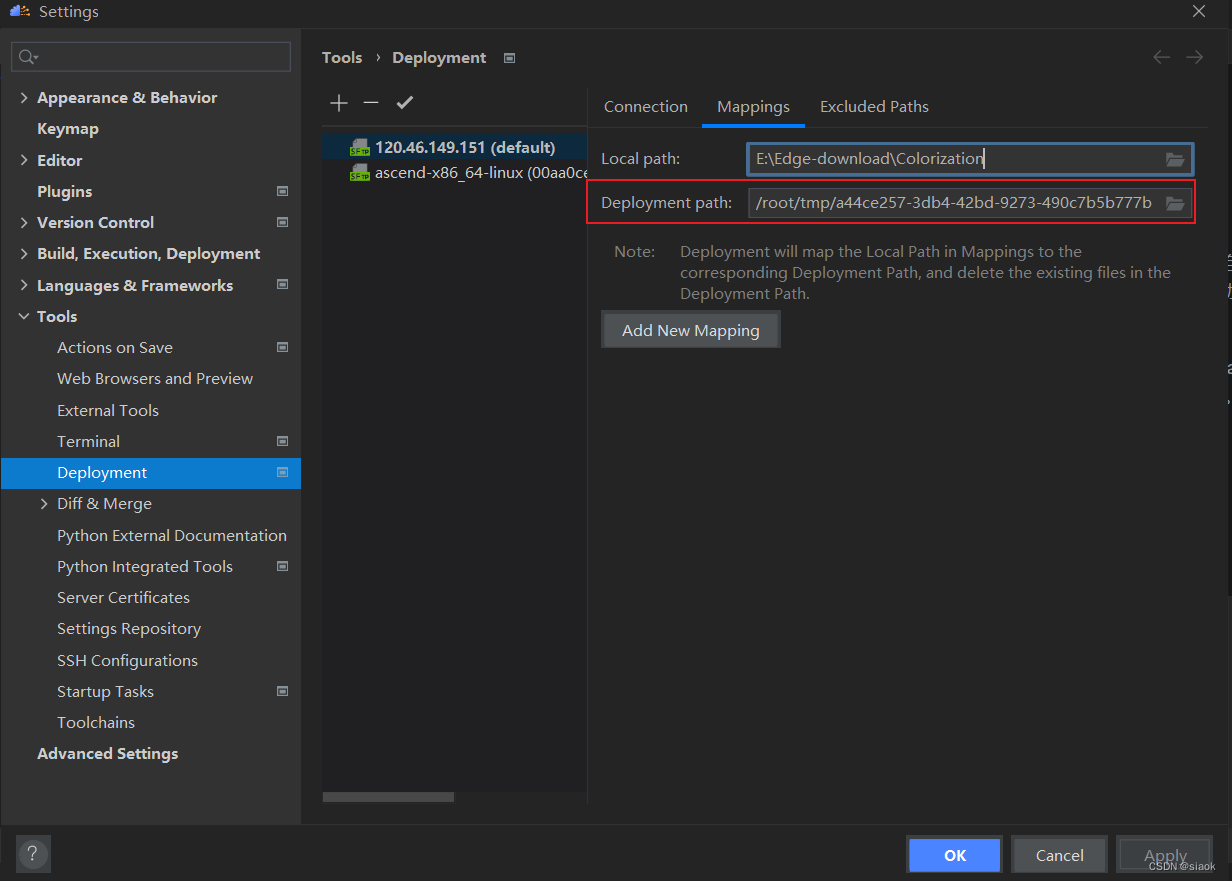

①使用Tools->Deployment->Configuration

 ②Mappings->Deployment path ,红框中就是你上传文件在服务器上存放的位置

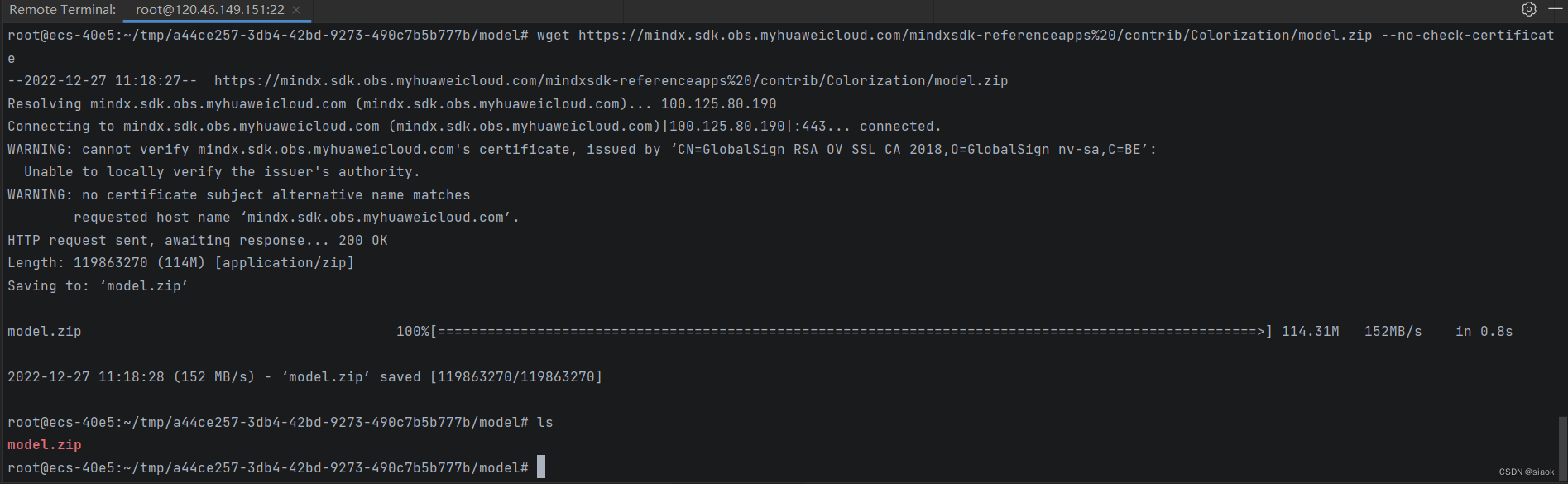

 3.3 使用以下命令下载model文件并解压，目的是我们需要使用atc工具转换为om模型

cd model
wget https://mindx.sdk.obs.myhuaweicloud.com/mindxsdk-referenceapps%20/contrib/Colorization/model.zip
unzip model.zip

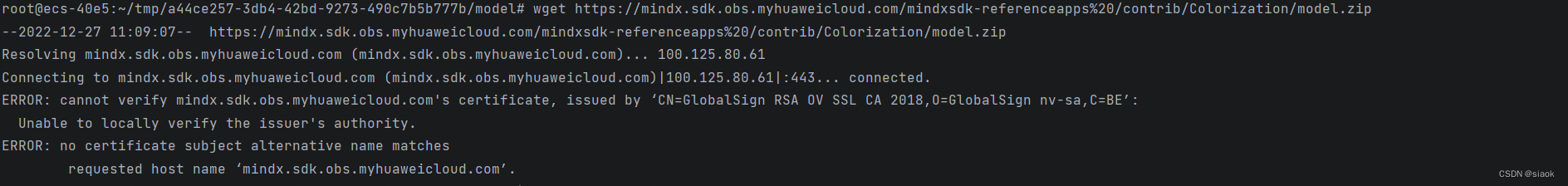

注意：wget 后面需要加上“--no-check-certificat"，不然会报如下的错误

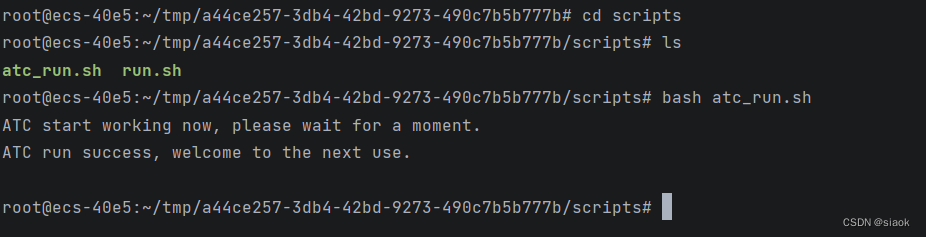

3.4 进入scripts目录执行模型转换脚本

cd ../scripts
bash atc_run.sh

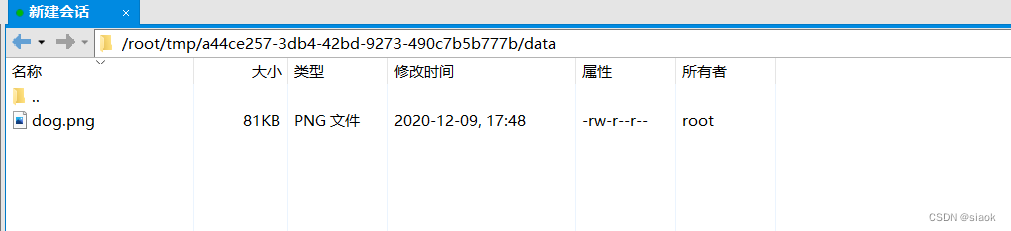

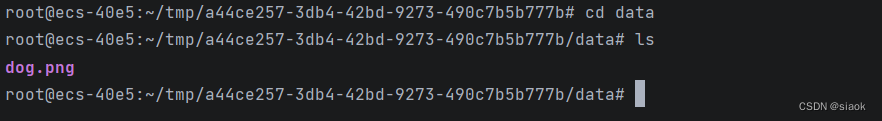

3.5 cd 至data目录下，获取测试图片

cd ../data
wget https://c7xcode.obs.cn-north-4.myhuaweicloud.com/models/colorization_picture-python/dog.png

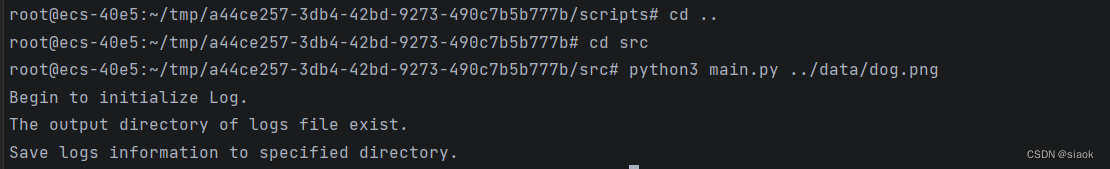

 3.6 cd至src目录下，运行main.py

cd src
python3 main.py ../data/dog.png

 3.7 运行结果对比

data/dog.png

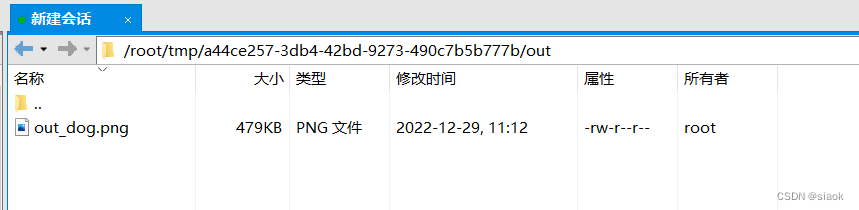

 out/out_dog.png



---

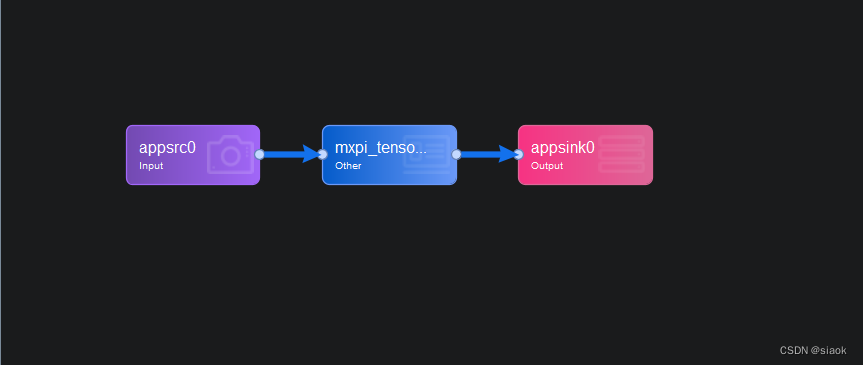

四、可视化流程编排

1.appsrc0

输入图片

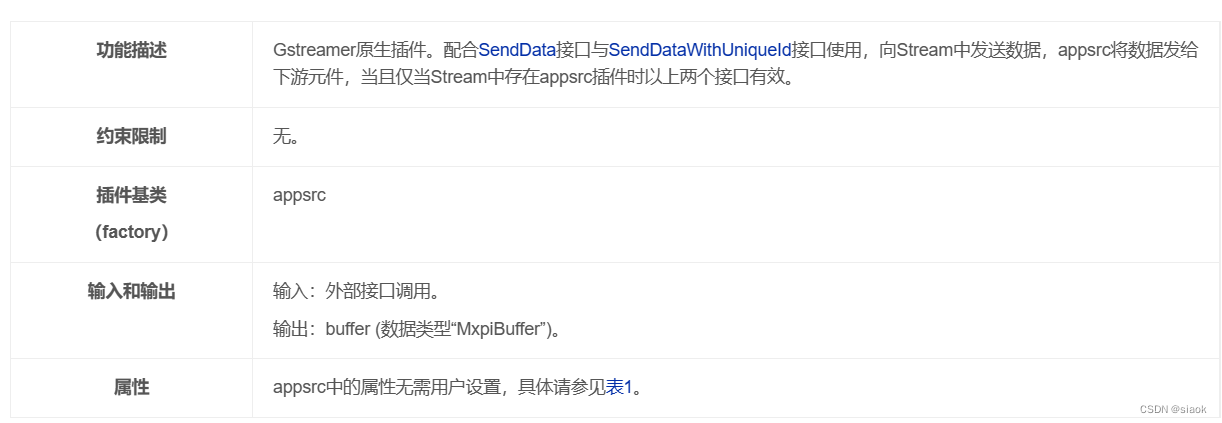

插件详情如下

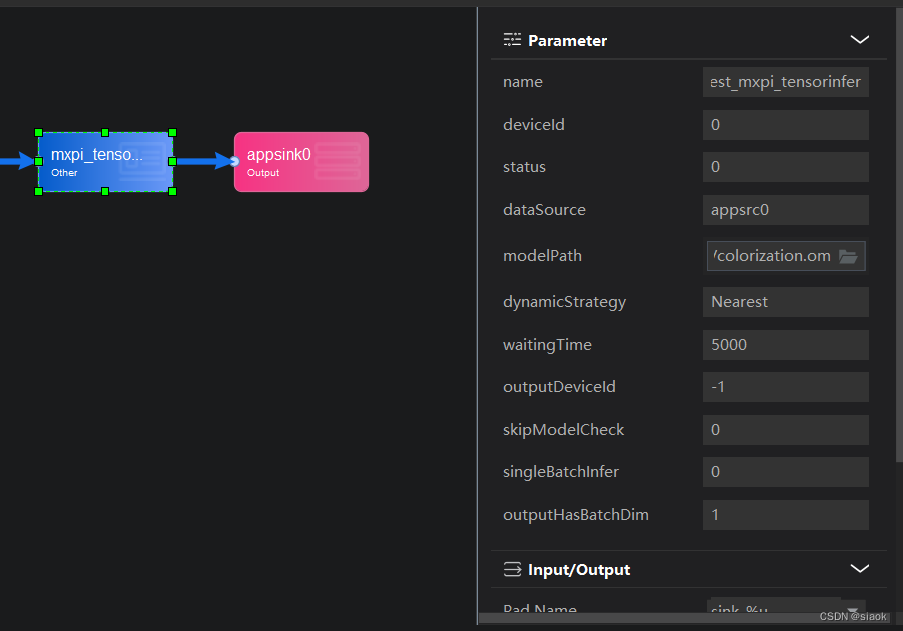

 2.mxpi_tensorinfer

对输入的图片进行推理

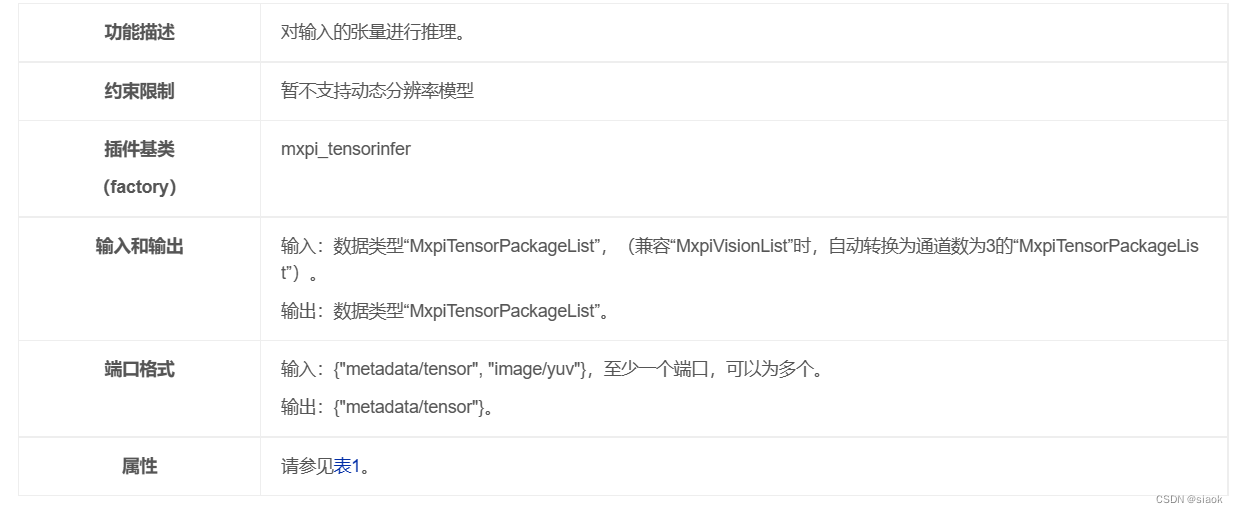

插件详情如下

 3.appsink0

对推理后的图片进行输出

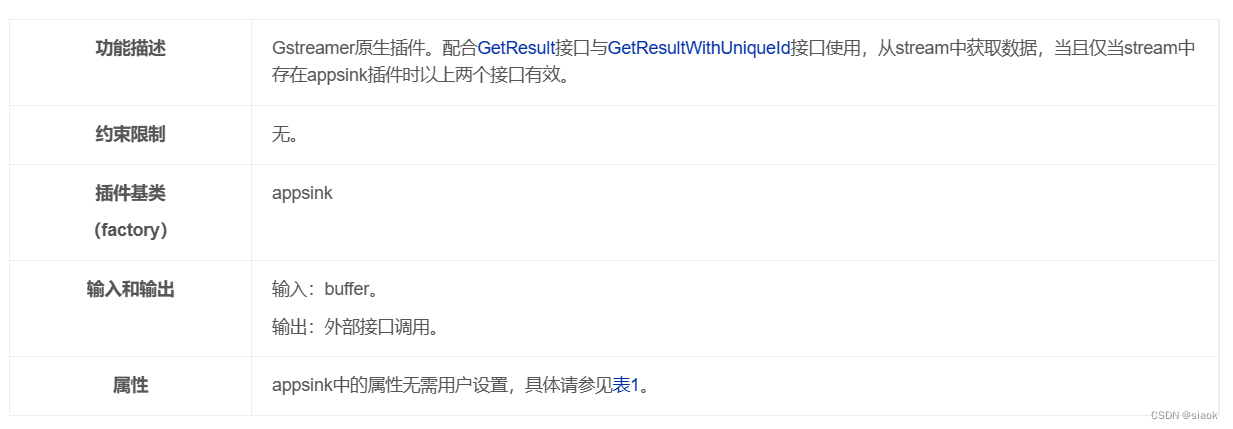

插件详情如下

---

五、工程代码分析

1.初始化流并构建pipeline

streamManagerApi = StreamManagerApi()
ret = streamManagerApi.InitManager()

pipeline = b"../pipeline/colorization.pipeline"
ret = streamManagerApi.CreateMultipleStreamsFromFile(pipeline)

2.图片前处理


origShape, origL, lData = preprocess(inputPic)

将inputPic传入前面定义的preprocess方法，该方法抽取黑白图片L通道，得到orig_shape, orig_l, l_data这个值

3. 根据流名将检测目标传入数据流中，启用appsrc0插件进行输入

treamName = b'colorization'
inPluginId = 0

tensor = lData[None, None, :]
tensorPackageList = MxpiDataType.MxpiTensorPackageList()
tensorPackage = tensorPackageList.tensorPackageVec.add()

    key0 = b"appsrc0"
    protobufVec = InProtobufVector()
    protobuf = MxProtobufIn()
    protobuf.key = key0
    protobuf.type = b'MxTools.MxpiTensorPackageList'
    protobuf.protobuf = tensorPackageList.SerializeToString()
    protobufVec.push_back(protobuf)


    uniqueId = streamManagerApi.SendProtobuf(streamName, inPluginId, protobufVec)

 4.从流里获取数据，启用mxpi_tensorinfer0进行推理

    key1 =  b"mxpi_tensorinfer0"
    keyVec = StringVector()
    keyVec.push_back(key1)

    inferRes = streamManagerApi.GetProtobuf(streamName, inPluginId, keyVec)

5.推理完成后，输出结果

  res = np.frombuffer(tensorList.tensorPackageVec[0].tensorVec[0].dataStr, dtype=np.float32)

  postprocess(res, inputPic, origShape, origL)

---
