西门子1500与V90控制上下料例程 拿来就可以使用，使用博图15.1打开 使用PLC CPU1510SP 触摸屏KTP900 包含中间变量表，触摸屏PLC逻辑关系图

最近在研究西门子1500与V90的控制项目，搞出了一个上下料的例程，在这里分享给大家，这个例程直接拿来就能用，用博图15.1打开就好。咱们用到的硬件是PLC CPU1510SP以及触摸屏KTP900 。

一、整体架构

整个项目包含中间变量表、触摸屏程序、PLC程序以及逻辑关系图，它们相互协作来完成上下料的动作。下面咱们逐个深入看看。

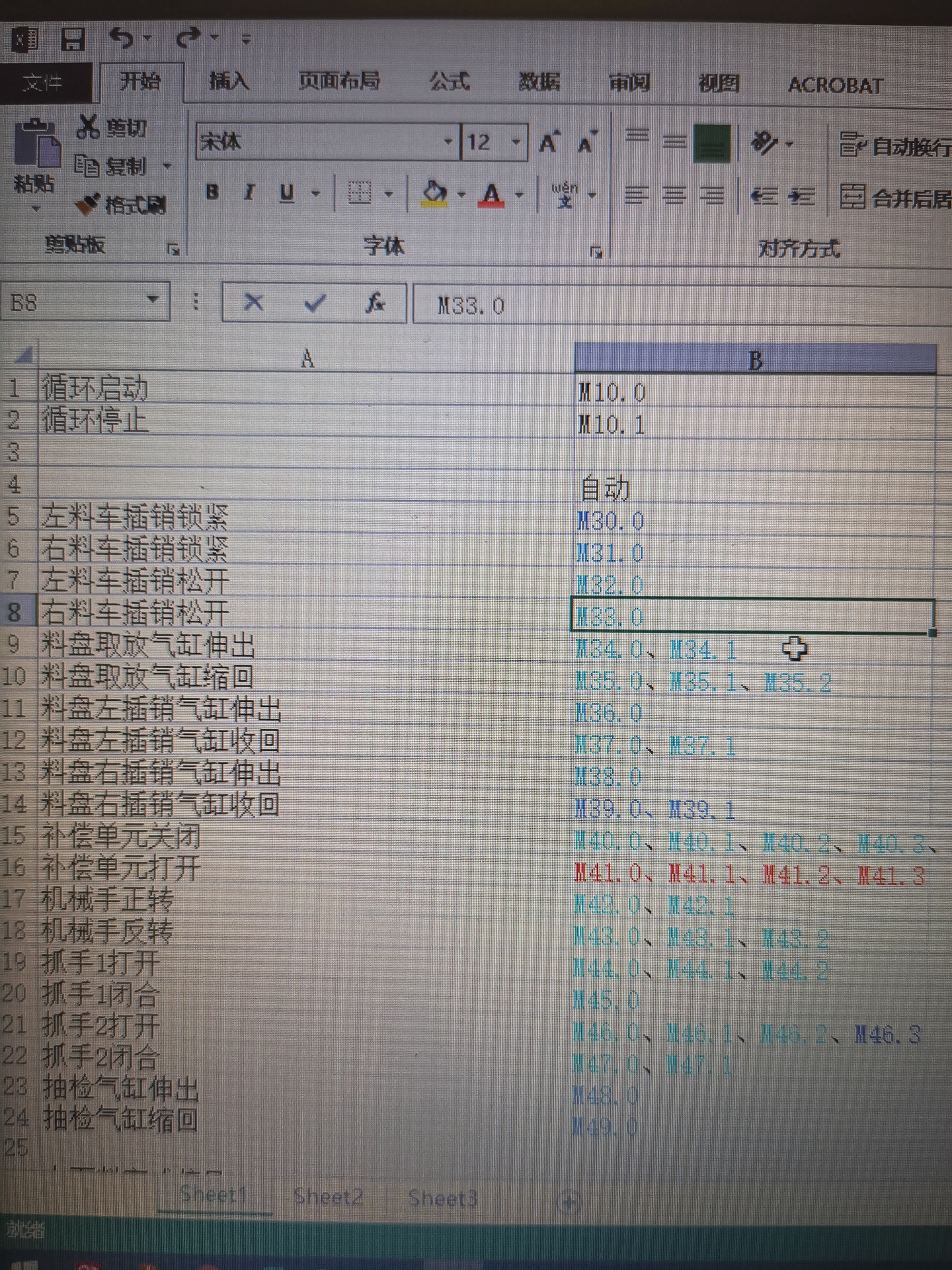

二、中间变量表

中间变量表在整个程序里起着纽带的作用，它负责存储和传递各个环节的数据。比如说，我们定义一些变量来表示物料的位置状态。

// 定义物料位置变量
BOOL bMaterialInPosition;
// 物料是否在指定位置，1表示在，0表示不在

这里这个 bMaterialInPosition 变量，当物料到达指定位置时，PLC 程序会将其置为 1，其他相关程序模块就能通过读取这个变量来知晓物料位置状态，从而决定下一步动作，比如是否开始抓取物料等。

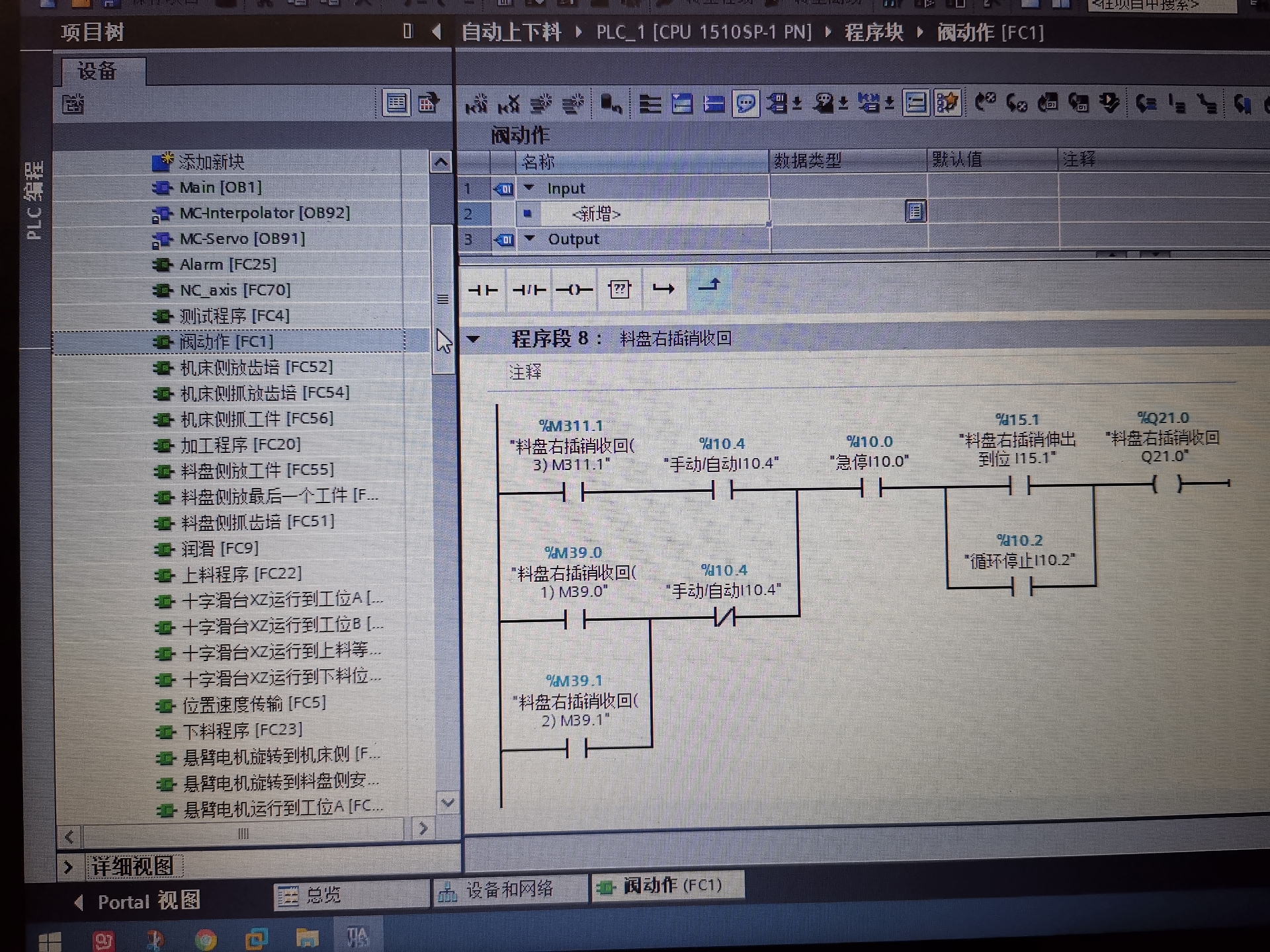

三、PLC程序

PLC程序是整个控制的核心部分，它负责处理各种逻辑和与外部设备的交互。

初始化部分

// 初始化V90轴
FB284 "MC_Power"
    Axis := "Axis_1"
    Enable := TRUE
    Disable := FALSE
    AxisPos := "Axis_1_Pos"

在这段代码里，我们使用 FB284 功能块来初始化V90轴。Axis 指定了我们要控制的轴为 Axis_1 ，Enable 置为 TRUE 表示使能轴，Disable 为 FALSE 不禁止轴，AxisPos 用来记录轴的位置。初始化轴是很关键的一步，只有轴正常初始化了，后续才能进行精确的运动控制。

上下料逻辑部分

// 检测物料是否到达上料位置
IF "Sensor_Up" = TRUE THEN
    // 启动机械臂抓取物料
    "Robot_Grab" := TRUE;
END_IF;

// 当物料抓取完成
IF "Robot_Grab_Complete" = TRUE THEN
    // 控制V90轴移动到下料位置
    FB284 "MC_MoveAbsolute"
        Axis := "Axis_1"
        Position := "Position_Down"
        Velocity := "Velocity_Normal"
        OverV := 100
        OverAcc := 100
        OverDec := 100
        CancelTraversing := FALSE
        Interrupt := FALSE
END_IF;

这里先是通过检测上料位置的传感器 SensorUp ，如果传感器信号为 TRUE ，也就是物料到达上料位置了，就启动机械臂抓取物料，将 RobotGrab 置为 TRUE 。当机械臂抓取完成，即 RobotGrabComplete 为 TRUE 时，就通过 FB284 功能块的 MCMoveAbsolute 让V90轴移动到下料位置，这里设置了目标位置 PositionDown ，移动速度 Velocity_Normal 等参数。

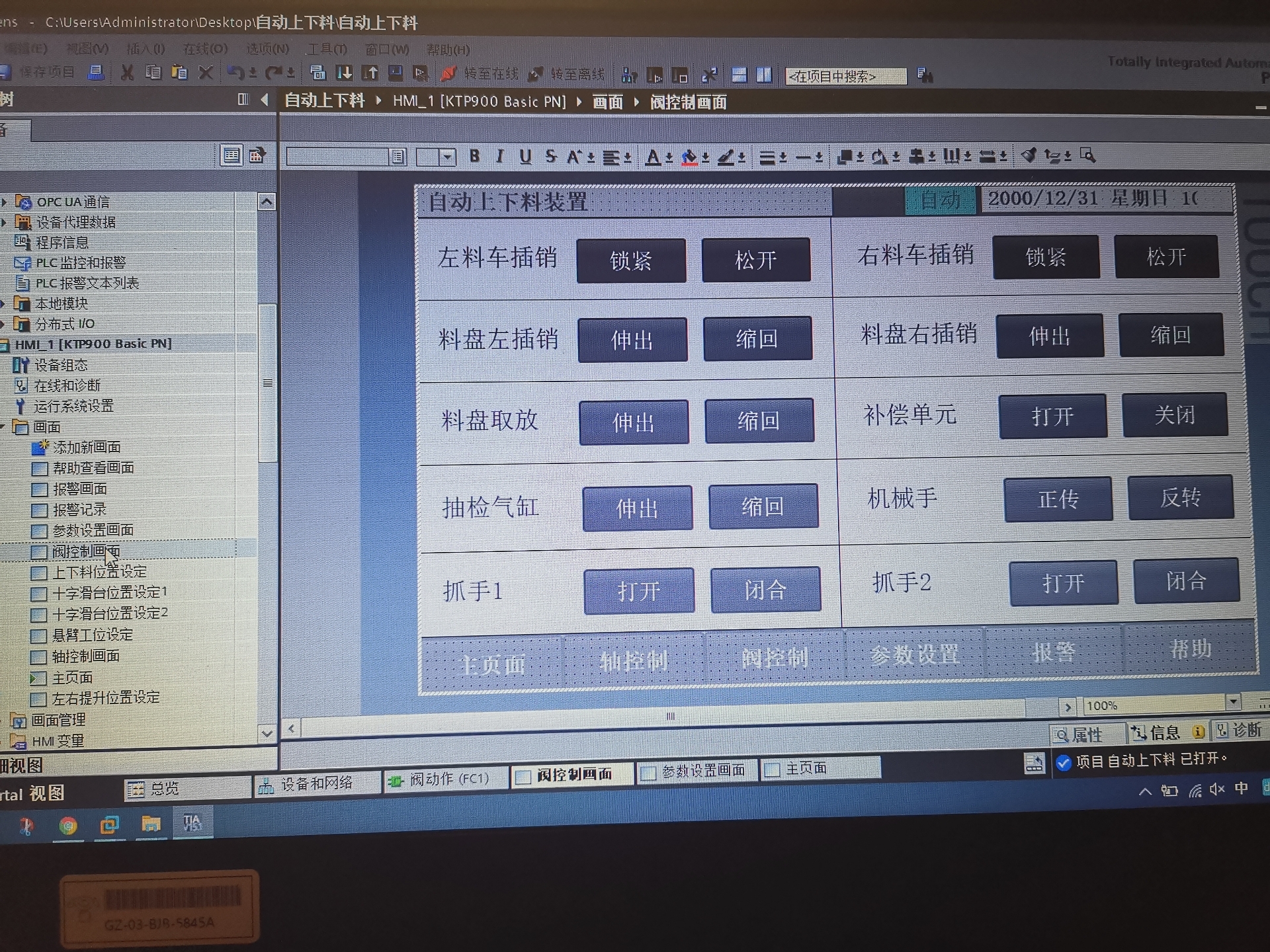

四、触摸屏程序

触摸屏程序主要是提供给操作人员一个友好的交互界面。通过触摸屏，操作人员可以实时监控设备状态，也能手动控制一些动作。

比如说，在触摸屏界面上有一个 “启动” 按钮，对应的程序逻辑大概是这样：

// 触摸屏上启动按钮按下事件处理
IF "Button_Start".Pressed = TRUE THEN
    // 发送启动信号给PLC
    SendDataToPLC("Start_Signal", TRUE);
END_IF;

当操作人员按下 “启动” 按钮，即 ButtonStart.Pressed 为 TRUE 时，就会通过 SendDataToPLC 函数（这里假设的函数，实际根据具体触摸屏编程环境而定）向PLC发送启动信号 StartSignal ，PLC接收到信号后就开始执行相应的上下料流程。

五、逻辑关系图

逻辑关系图能更直观地展示整个上下料过程中各个环节的相互关系。从物料到达上料位置，到机械臂抓取，再到V90轴带动物料移动到下料位置，以及触摸屏与PLC之间的交互等，在逻辑关系图上都一目了然。它就像是整个项目的地图，无论是在开发过程中理清思路，还是后期维护排查问题，都非常有帮助。

总之，这个西门子1500与V90控制的上下料例程涵盖了多个关键部分，希望通过我的分享，大家能对这类项目有更清晰的认识，也能顺利应用到自己的实际项目中。如果在使用过程中有什么问题，欢迎一起交流探讨。
