边缘检测是图像处理和计算机视觉中的基础任务，其目的是识别图像中亮度变化剧烈的像素点，这些点通常对应物体的边界。通过边缘检测，我们可以提取图像的关键结构信息，大幅减少数据量，同时保留重要的形状属性。OpenCV提供了多种边缘检测算子，本文将详细介绍Sobel、Scharr、Laplacian和Canny四种常用方法。

一、Sobel算子

Sobel算子是一种离散微分算子，结合了高斯平滑和微分求导，用于计算图像灰度函数的近似梯度。它通过计算图像在水平和垂直方向上的梯度来检测边缘。

函数语法

dst = cv2.Sobel(src, ddepth, dx, dy[, ksize[, scale[, delta[, borderType]]]])

• src：输入图像

• ddepth：输出图像的深度（数据类型），通常使用cv2.CV_64F来保留负数梯度，避免信息丢失

• dx, dy：导数的阶数，通常取0或1。dx=1, dy=0计算水平方向梯度；dx=0, dy=1计算垂直方向梯度

• ksize：Sobel核的大小，可选1、3、5、7，默认3

• scale：缩放因子，默认1

• delta：偏移量，默认0

注意事项

Sobel算子计算出的梯度可能为负值，而图像像素通常用0~255表示（uint8类型），负数会被截断为0，导致边缘信息丢失。因此，常用cv2.CV_64F保留负数，再通过cv2.convertScaleAbs()取绝对值，将负数转换为正数显示。

代码示例

import cv2
import numpy as np

# 读取图像（以灰度方式，边缘检测通常在灰度图上进行）
yuan = cv2.imread('yuan.png', cv2.IMREAD_GRAYSCALE)
cv2.imshow('Original', yuan)
cv2.waitKey(0)

# 1. x方向边缘（直接使用-1深度，负数丢失）
yuan_x = cv2.Sobel(yuan, -1, dx=1, dy=0)
cv2.imshow('Sobel X (uint8)', yuan_x)
cv2.waitKey(0)

# 2. x方向边缘（使用CV_64F保留负数，但显示为灰色）
yuan_x_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=1, dy=0)
cv2.imshow('Sobel X (CV_64F)', yuan_x_64)
cv2.waitKey(0)

# 3. x方向边缘（取绝对值，显示完整边缘）
yuan_x_full = cv2.convertScaleAbs(yuan_x_64)
cv2.imshow('Sobel X (Absolute)', yuan_x_full)
cv2.waitKey(0)

# 4. y方向边缘（类似处理）
yuan_y_64 = cv2.Sobel(yuan, cv2.CV_64F, dx=0, dy=1)
yuan_y_full = cv2.convertScaleAbs(yuan_y_64)
cv2.imshow('Sobel Y (Absolute)', yuan_y_full)
cv2.waitKey(0)

# 5. 同时计算x和y（不推荐直接组合）
yuan_xy = cv2.Sobel(yuan, -1, dx=1, dy=1)
cv2.imshow('Sobel XY (direct)', yuan_xy)
cv2.waitKey(0)

# 6. 正确组合：加权合并x和y方向的完整边缘
yuan_xy_sobel = cv2.addWeighted(yuan_x_full, 1, yuan_y_full, 1, 0)
cv2.imshow('Sobel Combined', yuan_xy_sobel)
cv2.waitKey(0)
cv2.destroyAllWindows()

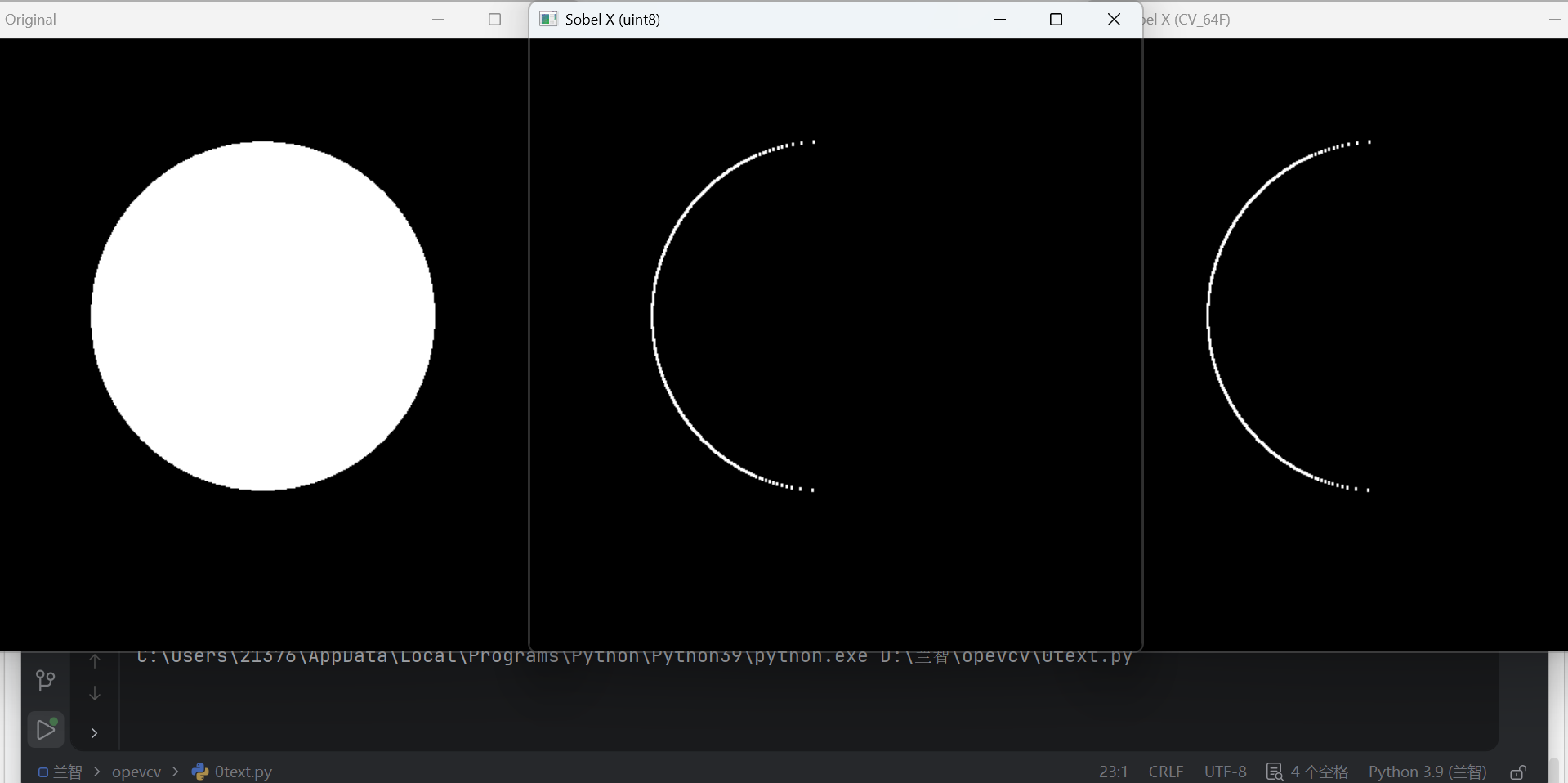

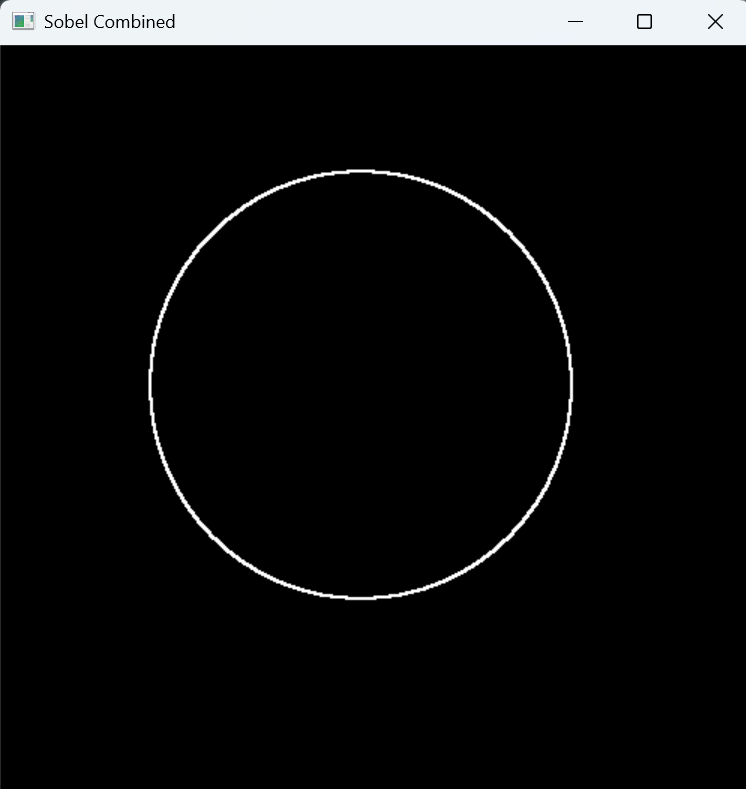

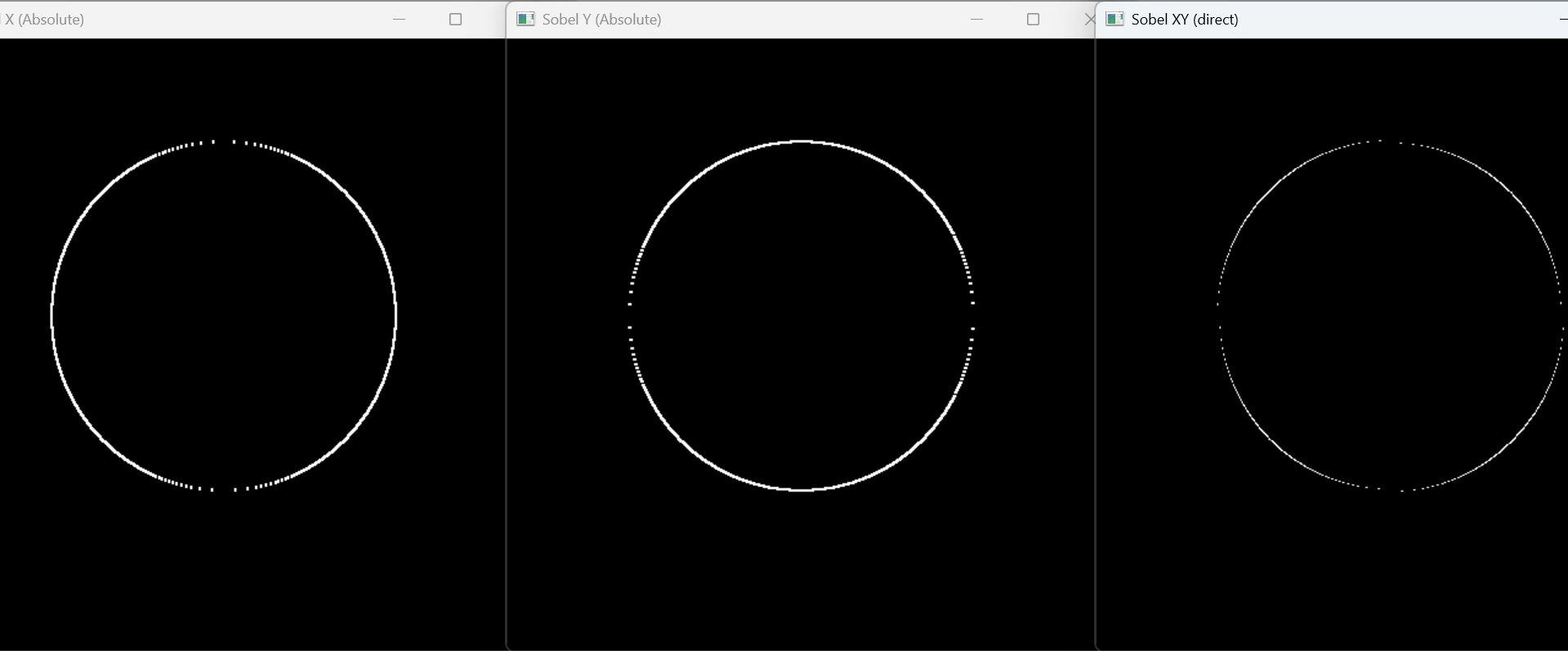

运行结果说明：

• 直接使用uint8类型的Sobel结果会丢失负梯度信息，边缘不完整。

• 使用cv2.CV_64F能保留负数，但显示为灰色图像，因为负值在显示时被视为黑色。

• 取绝对值后，正负梯度都变为正值，边缘显示为白色。

• 单独计算x方向检测垂直边缘，y方向检测水平边缘，加权组合后得到完整的边缘图像。

实际应用示例

# 读取另一张图像测试Sobel效果
zl = cv2.imread('zl.png', cv2.IMREAD_GRAYSCALE)

zl_x = cv2.Sobel(zl, cv2.CV_64F, 1, 0)
zl_y = cv2.Sobel(zl, cv2.CV_64F, 0, 1)
zl_x_abs = cv2.convertScaleAbs(zl_x)
zl_y_abs = cv2.convertScaleAbs(zl_y)
zl_sobel = cv2.addWeighted(zl_x_abs, 1, zl_y_abs, 1, 0)

cv2.imshow('Sobel Result', zl_sobel)
cv2.waitKey(0)
cv2.destroyAllWindows()

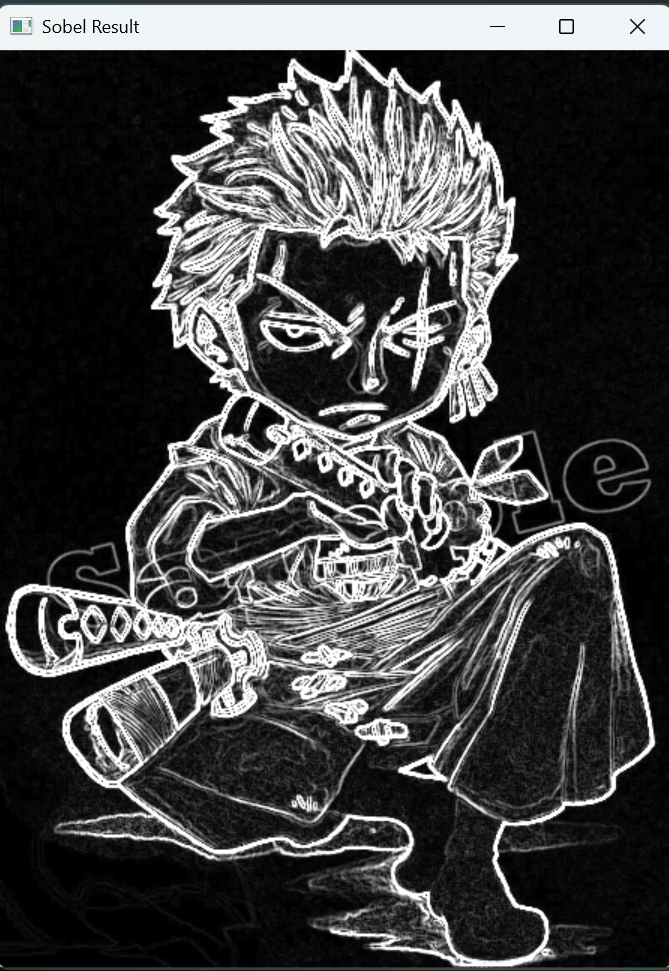

运行结果展示：

二、Scharr算子

Scharr算子是Sobel算子的改进版本，对核的系数进行了优化，使其对旋转有更好的对称性，且梯度计算更精确，尤其适用于边缘方向复杂的情况。它的函数参数与Sobel几乎相同，但核大小固定为3×3，且不能指定ksize。

函数语法

dst = cv2.Scharr(src, ddepth, dx, dy[, dst[, scale[, delta[, borderType]]]])

参数含义与Sobel一致，但dx和dy只能取(1,0)或(0,1)，不能同时为1。

代码示例

zl = cv2.imread('zl.png', cv2.IMREAD_GRAYSCALE)

# x方向Scharr
zl_x_64 = cv2.Scharr(zl, cv2.CV_64F, dx=1, dy=0)
zl_x_full = cv2.convertScaleAbs(zl_x_64)

# y方向Scharr
zl_y_64 = cv2.Scharr(zl, cv2.CV_64F, dx=0, dy=1)
zl_y_full = cv2.convertScaleAbs(zl_y_64)

# 组合
zl_scharr = cv2.addWeighted(zl_x_full, 1, zl_y_full, 1, 0)

cv2.imshow('Scharr Result', zl_scharr)
cv2.waitKey(0)
cv2.destroyAllWindows()

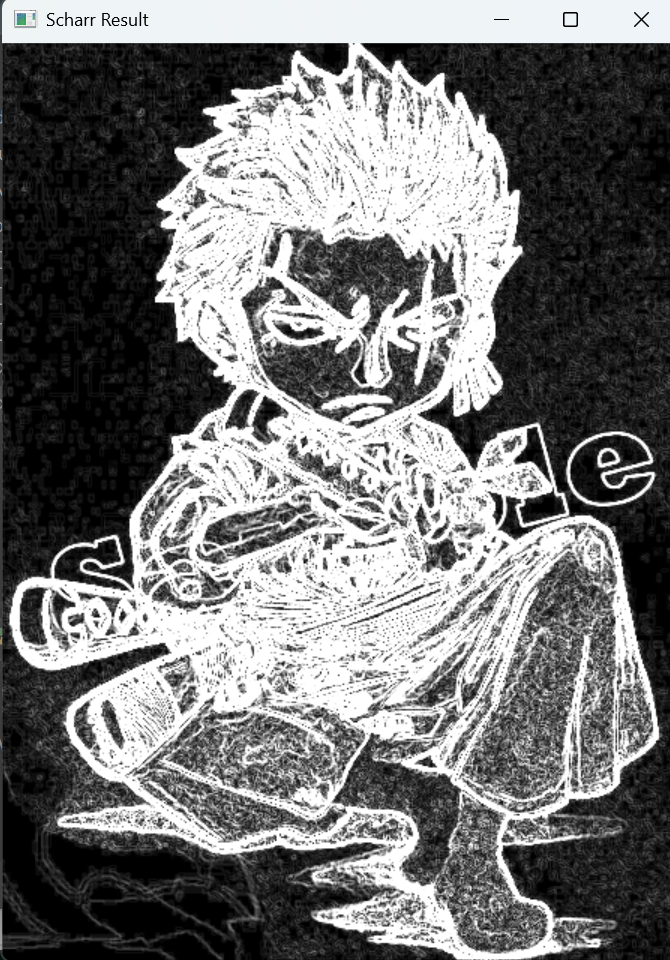

运行结果说明：

Scharr算子提取的边缘通常比Sobel更细腻，对细节的响应更强。

三、Laplacian算子

Laplacian算子是一种二阶微分算子，它通过计算图像的二阶导数来检测边缘，对噪声敏感，因此常先对图像进行平滑处理。它的特点是各向同性，即对各个方向的边缘都有响应。

函数语法

dst = cv2.Laplacian(src, ddepth[, dst[, ksize[, scale[, delta[, borderType]]]]])

• src：输入图像

• ddepth：输出深度，推荐cv2.CV_64F

• ksize：用于计算二阶导数的核大小，必须为正奇数，默认1

• scale：缩放因子，默认1

• delta：偏移量，默认0

代码示例

zl = cv2.imread('zl.png', cv2.IMREAD_GRAYSCALE)

zl_lap = cv2.Laplacian(zl, cv2.CV_64F)
zl_lap_full = cv2.convertScaleAbs(zl_lap)

cv2.imshow('Laplacian Result', zl_lap_full)
cv2.waitKey(0)
cv2.destroyAllWindows()

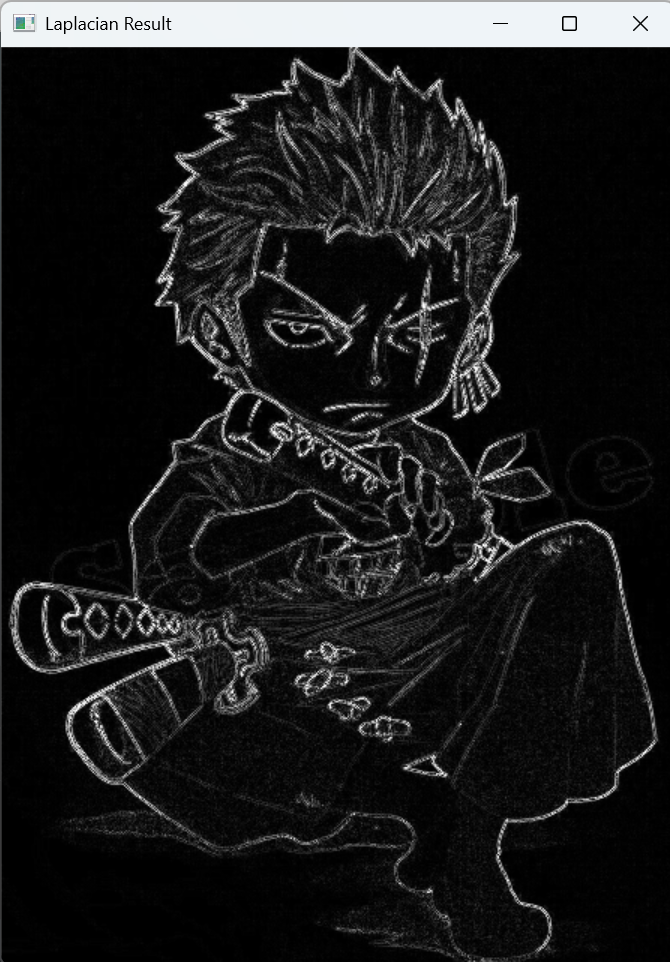

运行结果说明：

Laplacian边缘检测能同时提取各个方向的边缘，但由于对噪声敏感，结果中可能包含较多噪点。

四、Canny边缘检测

Canny边缘检测是一种多阶段算法，包括高斯滤波去噪、计算梯度幅值和方向、非极大值抑制、双阈值检测和边缘连接。它被广泛认为是性能最优的边缘检测方法之一，能提取清晰、连续的边缘。

函数语法

edges = cv2.Canny(image, threshold1, threshold2[, apertureSize[, L2gradient]])

• image：输入图像（灰度图）

• threshold1：低阈值

• threshold2：高阈值

• apertureSize：Sobel核大小，默认3

• L2gradient：是否使用更精确的L2范数计算梯度，默认False

算法原理：大于高阈值的像素被确定为强边缘；介于低阈值和高阈值之间的像素，若与强边缘相连则被保留，否则丢弃；小于低阈值的像素被抑制。

代码示例

zl = cv2.imread('zl.png', cv2.IMREAD_GRAYSCALE)
cv2.imshow('Original', zl)
cv2.waitKey(0)

# 调整阈值观察效果
zl_canny = cv2.Canny(zl, 100, 150)  # 低阈值100，高阈值150
cv2.imshow('Canny (100,150)', zl_canny)
cv2.waitKey(0)

# 尝试不同阈值
zl_canny2 = cv2.Canny(zl, 50, 100)
cv2.imshow('Canny (50,100)', zl_canny2)
cv2.waitKey(0)

cv2.destroyAllWindows()

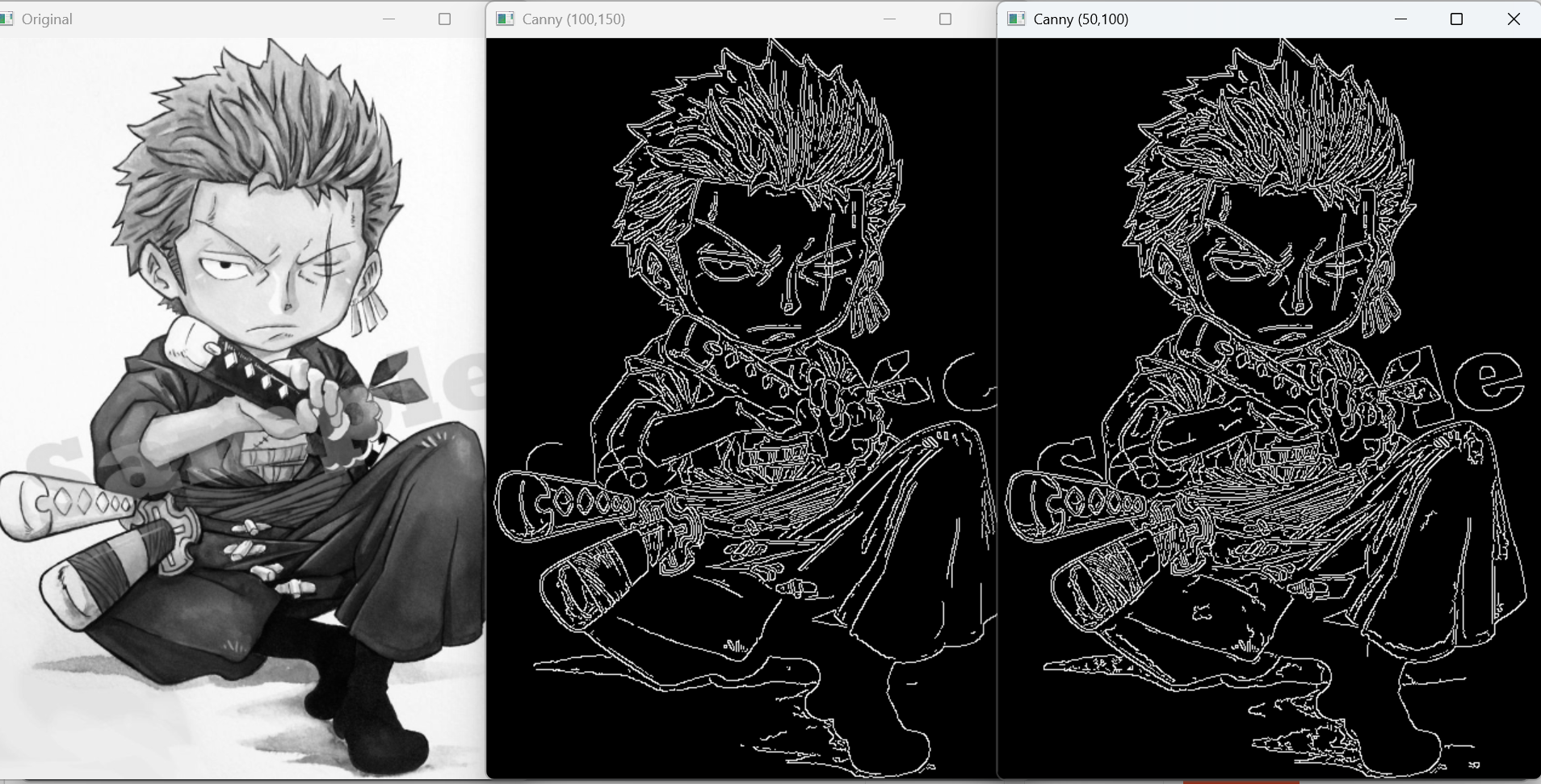

运行结果说明：

• Canny检测的边缘清晰、连续，且噪声较少。

• 低阈值控制边缘的敏感性，低阈值越低，保留的边缘越多；高阈值控制边缘的连续性，高阈值越高，边缘可能断裂。需根据具体图像调整阈值以获得最佳效果。

五、总结

本文介绍了OpenCV中四种常用的边缘检测算子：

算子	特点	适用场景
Sobel	一阶导数，方向性明显，计算简单	快速边缘检测，特定方向边缘提取
Scharr	改进的Sobel，精度更高	需要更精确梯度的场合
Laplacian	二阶导数，各向同性，对噪声敏感	配合平滑使用，检测所有方向边缘
Canny	多阶段优化，抗噪能力强，边缘连续	通用边缘检测，效果最优

在实际应用中，通常先对图像进行平滑（如高斯滤波）以减少噪声影响，再根据需求选择合适的边缘检测算子。Canny由于其稳定性和效果，成为最常用的选择。掌握这些算子，可以为后续的图像分割、目标识别等任务打下基础。
