OpenCV 简介

OpenCV（Open Source Computer Vision Library）是一个开源的计算机视觉和机器学习库，包含超过2500种优化算法，广泛应用于图像处理、物体检测、人脸识别、AR/VR等领域。支持C++、Python、Java等语言，跨平台（Windows、Linux、macOS、Android、iOS）。

核心功能

• 图像处理：滤波、边缘检测、色彩空间转换（如RGB转灰度）。
• 特征检测：SIFT、SURF、ORB等算法。
• 目标检测：Haar级联、YOLO、SSD等预训练模型。
• 视频分析：光流估计、背景减除。
• 机器学习：集成SVM、KNN等算法，支持模型训练与推理。

本节小编将带领大家步入OpenCV的学习，这在ROS学习的过程中也是必不可少的关键。

先别着急开始OpenCV的学习，小编先来讲述一下摄像头情况异常的处理方法。

摄像头情况异常的处理方法

前车之鉴，如果虚拟机上面的可连接设备没有显示摄像头，建议重新装一遍虚拟机，因为可能存在安装的文件丢失，小编在此处卡住了很久Ｔ▽Ｔ。

(正常情况)

先给出测试摄像头能否正常工作的操作流程，如下:

用终端编辑器（nano）创建代码文件

# 创建并编辑 camera_test.py 文件
nano camera_test.py

import cv2

# 核心：调用系统默认摄像头（0 对应 /dev/video0）
cap = cv2.VideoCapture(0)

# 优化参数：适配大多数摄像头
cap.set(cv2.CAP_PROP_FRAME_WIDTH, 640)    # 宽度
cap.set(cv2.CAP_PROP_FRAME_HEIGHT, 480)   # 高度
cap.set(cv2.CAP_PROP_FPS, 30)             # 帧率
cap.set(cv2.CAP_PROP_BUFFERSIZE, 1)       # 减少卡顿

# 检查摄像头是否成功打开
if not cap.isOpened():
    print("错误：无法连接摄像头！请检查硬件/权限")
    exit()

print("摄像头连接成功 → 按 ESC 键退出")

# 循环读取并显示画面
while True:
    # 读取一帧画面：ret=是否成功，frame=画面数据
    ret, frame = cap.read()

    if ret:
        # 显示画面窗口（窗口名：Camera (OpenCV)）
        cv2.imshow("Camera (OpenCV)", frame)

    # 关键：按 ESC 键（键码 27）退出循环
    if cv2.waitKey(1) & 0xFF == 27:
        break

# 释放摄像头资源 + 关闭所有窗口（必须执行）
cap.release()
cv2.destroyAllWindows()

粘贴完成后，按 Ctrl+O 保存 → 按 Enter 确认文件名 → 按 Ctrl+X 退出 nano。

# 执行 Python 代码
python3 camera_test.py

执行完成后即可看到正常的画面。

(异常情况）

1. 摄像头被占用？查占用进程并结束

# 查看占用 /dev/video0 的进程 ID
fuser /dev/video0

# 结束占用进程（替换 <PID> 为上一步输出的数字）
sudo kill -9 <PID>

2. 画面黑屏 / 读取失败？测试摄像头硬件

# 安装摄像头测试工具 Cheese
sudo apt install cheese -y

# 打开 Cheese 测试摄像头
cheese

• 若 Cheese 能显示画面，说明硬件正常，问题出在代码 / OpenCV 参数；
• 若 Cheese 也黑屏，说明摄像头未正确识别，需重新检查硬件 / VMware 直通。

3.多摄像头切换？指定设备编号

# 先查所有摄像头设备
ls /dev/video*
# 比如输出 /dev/video0 /dev/video1 → 调用第二个摄像头：
python3 -c "import cv2; cap=cv2.VideoCapture(1); print(cap.isOpened())"

关键指令：

• 验证硬件：ls /dev/video*

• 临时赋权：sudo chmod 777 /dev/video0(777满权)
• 运行代码：python3 camera_test.py

案例1（读取彩色图像+改成灰度图）

读取彩色图像

因为OpenCV的使用不需要创建工作空间，所有我们可以直接在一个文件夹中开始编辑python文件。

# 导入OpenCV库，用于图像处理相关操作
import cv2

# 读取指定路径的图片，以彩色模式读取，将图片数据存储到img变量中
img = cv2.imread("cat.png", cv2.IMREAD_COLOR)

# 创建名为'image'的窗口，并显示img对应的图片内容
cv2.imshow('image', img)

# 等待用户按下任意按键，参数0表示无限等待直到按键触发
cv2.waitKey(0)

# 关闭OpenCV创建的所有窗口
cv2.destroyAllWindows()

# 将img对应的图片数据，以new_image.jpg为文件名保存到当前目录
cv2.imwrite('new_image.jpg', img)

注意，要自己找到一张图片并命名为cat.png放到存python文件的文件夹中。

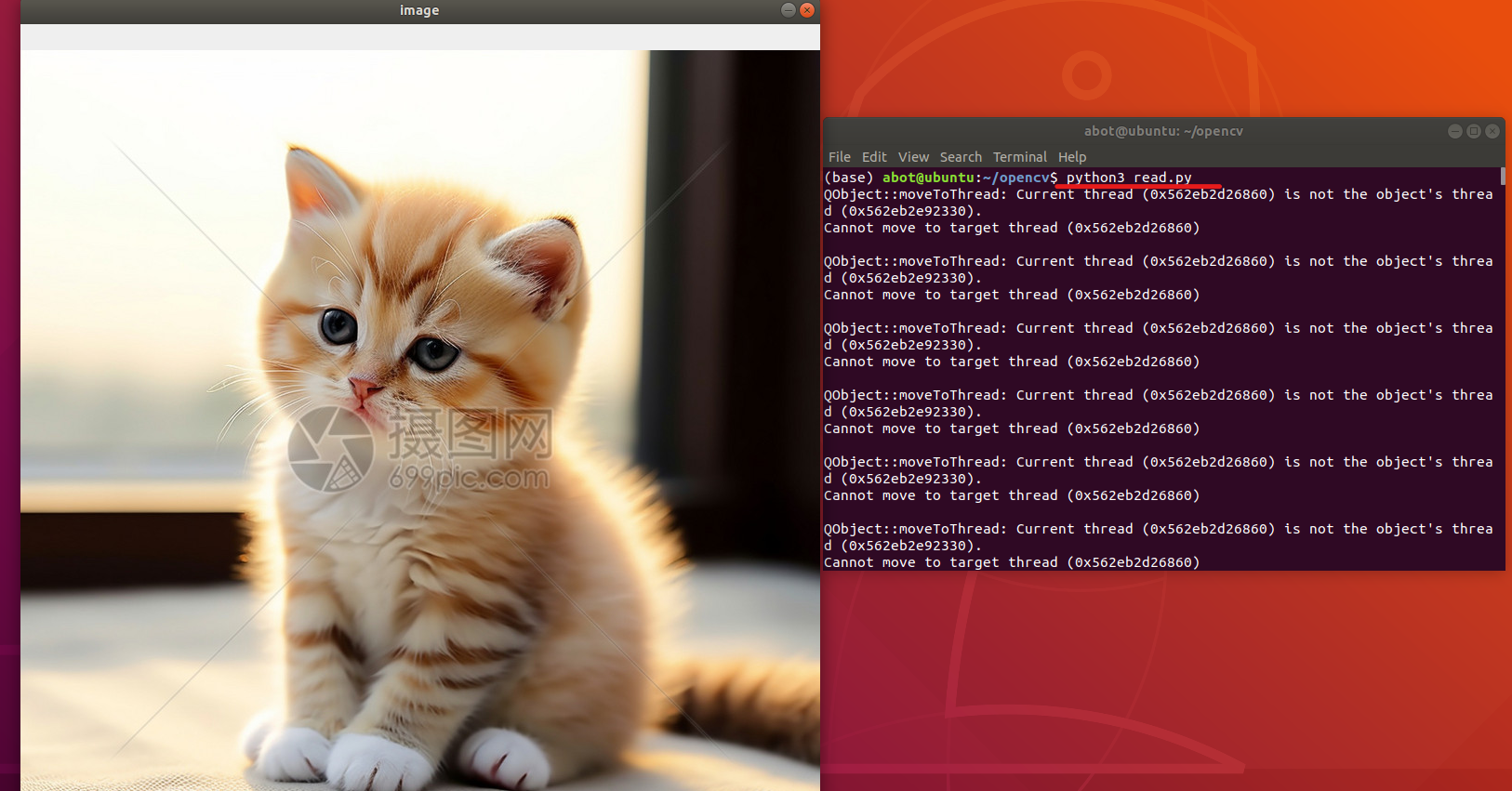

（小编在源码中直接调用cat.png,故而放入平行结构），运行python文件结果如图：

改成灰度图

只需将python文件中的代码修改一行，

# 读取指定路径的图片，以灰度图模式读取，将图片数据存储到img变量中
img = cv2.imread("cat.png", cv2.IMREAD_GRAYSCALE)

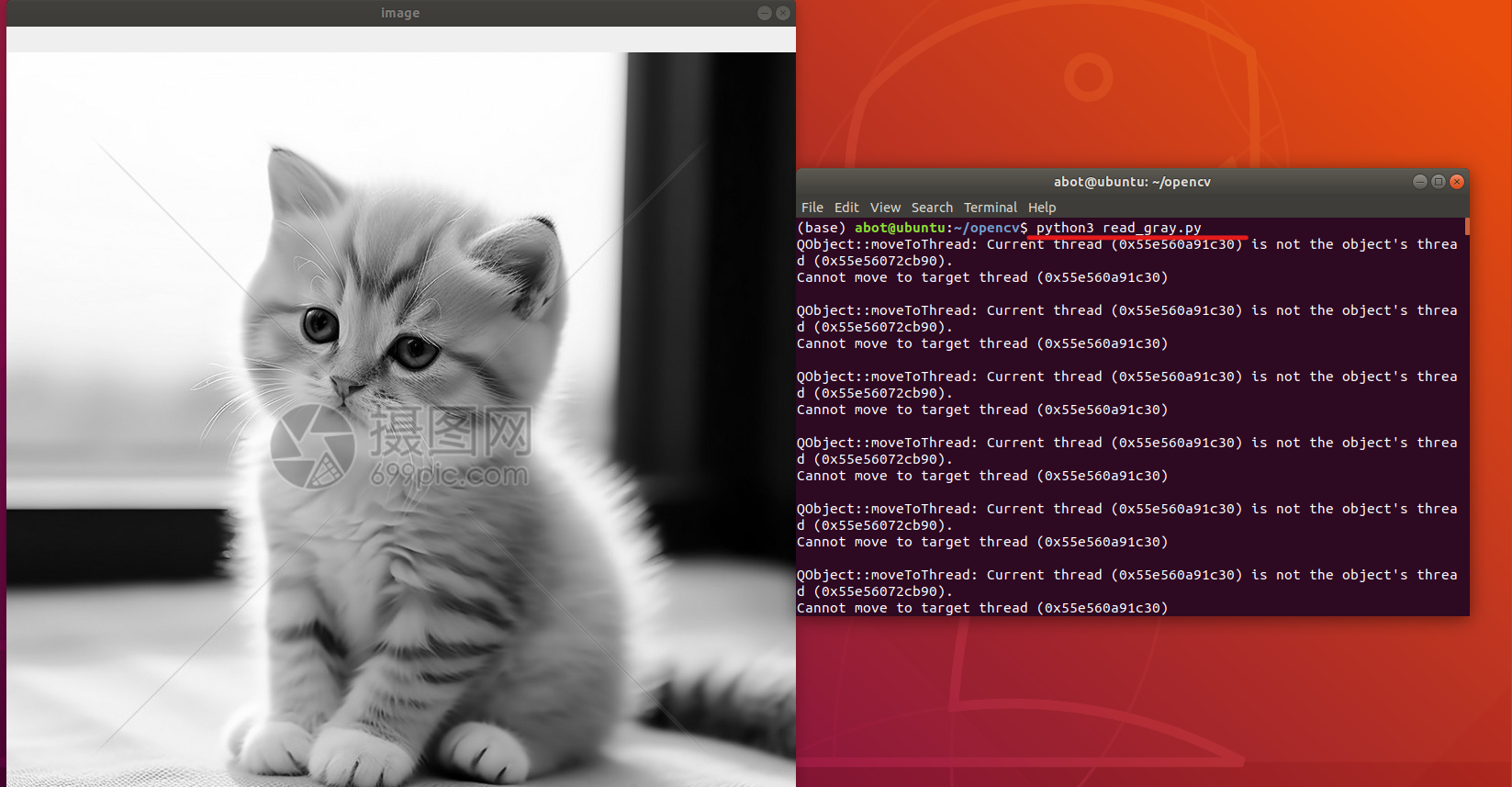

运行python文件结果如图：

案例2(查看图片属性)

# 导入numpy库，用于数值计算和数组操作
import numpy as np
# 导入OpenCV库，用于图像处理
import cv2
# 读取图片
img = cv2.imread('cat.png', cv2.IMREAD_COLOR)
print("===============打印一下图像的属性====================")
print("图像对象的类型:", type(img))
print("图像形状(高度, 宽度, 通道数):", img.shape)
print("图像宽度:{} pixels".format(img.shape[1]))
print("图像高度:{} pixels".format(img.shape[0]))
print("通道数:{}".format(img.shape[2]))
print("图像分辨率:{} 像素".format(img.shape[0] * img.shape[1]))
print("数据类型:{}".format(img.dtype))
# 打印图像分辨率（总像素数 = 高度×宽度）

运行python文件结果如图：

案例3(可调节的 HSV 轨迹条)

通过 OpenCV实时读取摄像头画面，搭配可调节的 HSV 轨迹条，可视化筛选画面中指定颜色的区域

import cv2
import numpy as np

# 定义空回调函数（轨迹条必须绑定回调函数，此处无实际操作）
def nothing(x):
    pass  # 补全函数体，避免语法错误

# 打开摄像头（0表示默认摄像头）
cap = cv2.VideoCapture(0)

# 创建名为"HsvBars"的窗口，用于放置HSV阈值调节轨迹条
cv2.namedWindow("HsvBars")

# 创建6个轨迹条，分别对应：低H、低S、低V、高H、高S、高V
cv2.createTrackbar("LH","HsvBars",0,179, nothing)
cv2.createTrackbar("LS","HsvBars",0,255, nothing)
cv2.createTrackbar("LV","HsvBars",0,255, nothing)
cv2.createTrackbar("UH","HsvBars",179,179, nothing)
cv2.createTrackbar("US","HsvBars",255,255, nothing)
cv2.createTrackbar("UV","HsvBars",255,255, nothing)

# 补全实时读取摄像头、处理图像的核心逻辑
while True:
    # 逐帧读取摄像头画面
    ret, frame = cap.read()
    if not ret:
        print("摄像头读取失败！")
        break

    # 将BGR格式转为HSV格式（便于颜色筛选）
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)

    # 获取轨迹条当前的数值
    lh = cv2.getTrackbarPos("LH", "HsvBars")
    ls = cv2.getTrackbarPos("LS", "HsvBars")
    lv = cv2.getTrackbarPos("LV", "HsvBars")
    uh = cv2.getTrackbarPos("UH", "HsvBars")
    uv = cv2.getTrackbarPos("UV", "HsvBars")
    us = cv2.getTrackbarPos("US", "HsvBars")

    # 定义HSV颜色范围（低阈值和高阈值）
    lower_hsv = np.array([lh, ls, lv])
    upper_hsv = np.array([uh, us, uv])

    # 生成掩膜（筛选指定颜色区域）
    mask = cv2.inRange(hsv, lower_hsv, upper_hsv)

    # 按位与操作，提取原图像中对应颜色的区域
    res = cv2.bitwise_and(frame, frame, mask=mask)

    # 显示原画面、掩膜、结果画面
    cv2.imshow("frame", frame)
    cv2.imshow("mask", mask)
    cv2.imshow("res", res)

    # 按ESC键退出（ESC键码为27）
    k = cv2.waitKey(1) & 0xFF
    if k == 27:
        break

# 释放摄像头资源，关闭所有窗口
cap.release()
cv2.destroyAllWindows()

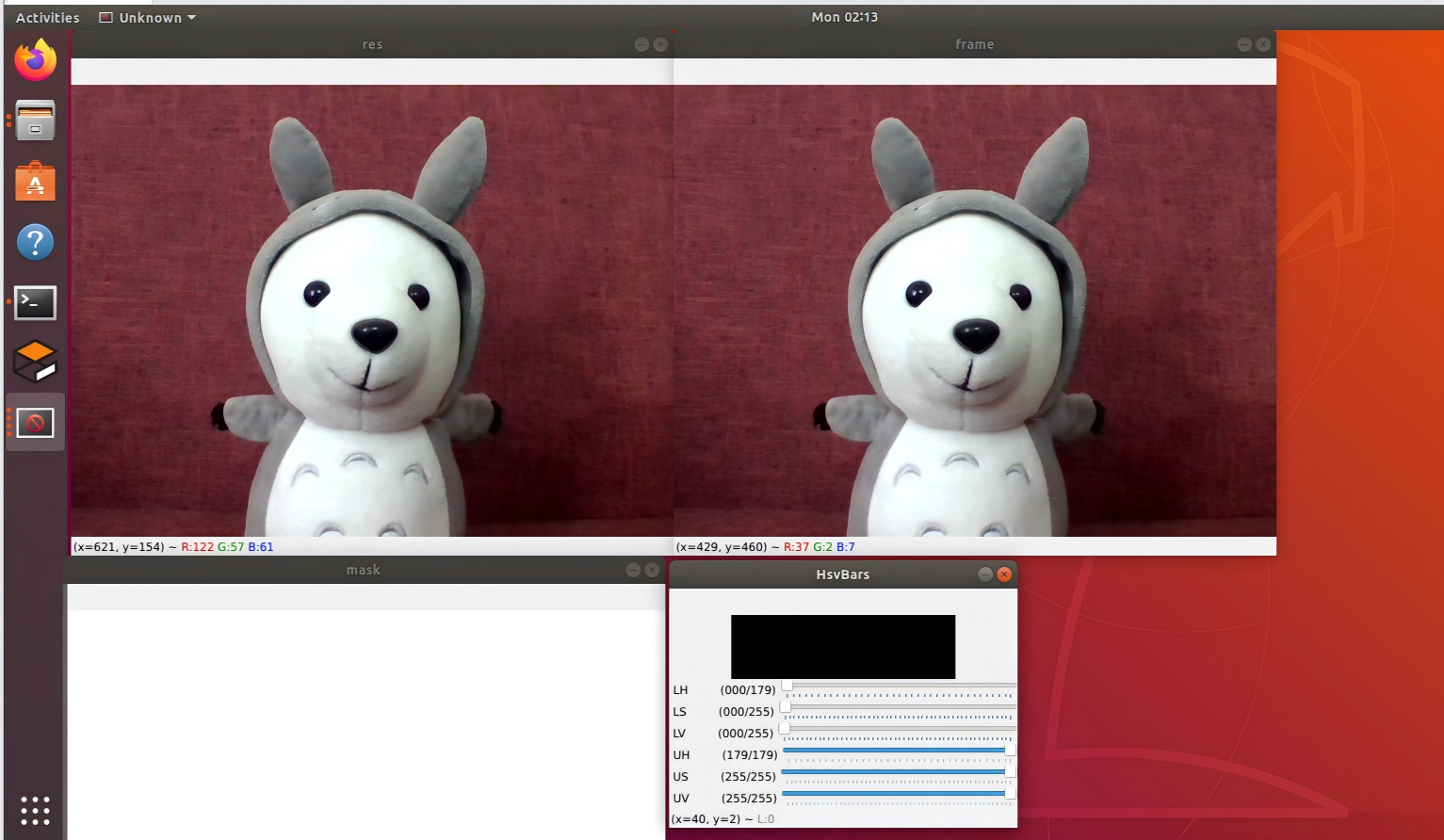

运行python文件结果如图：

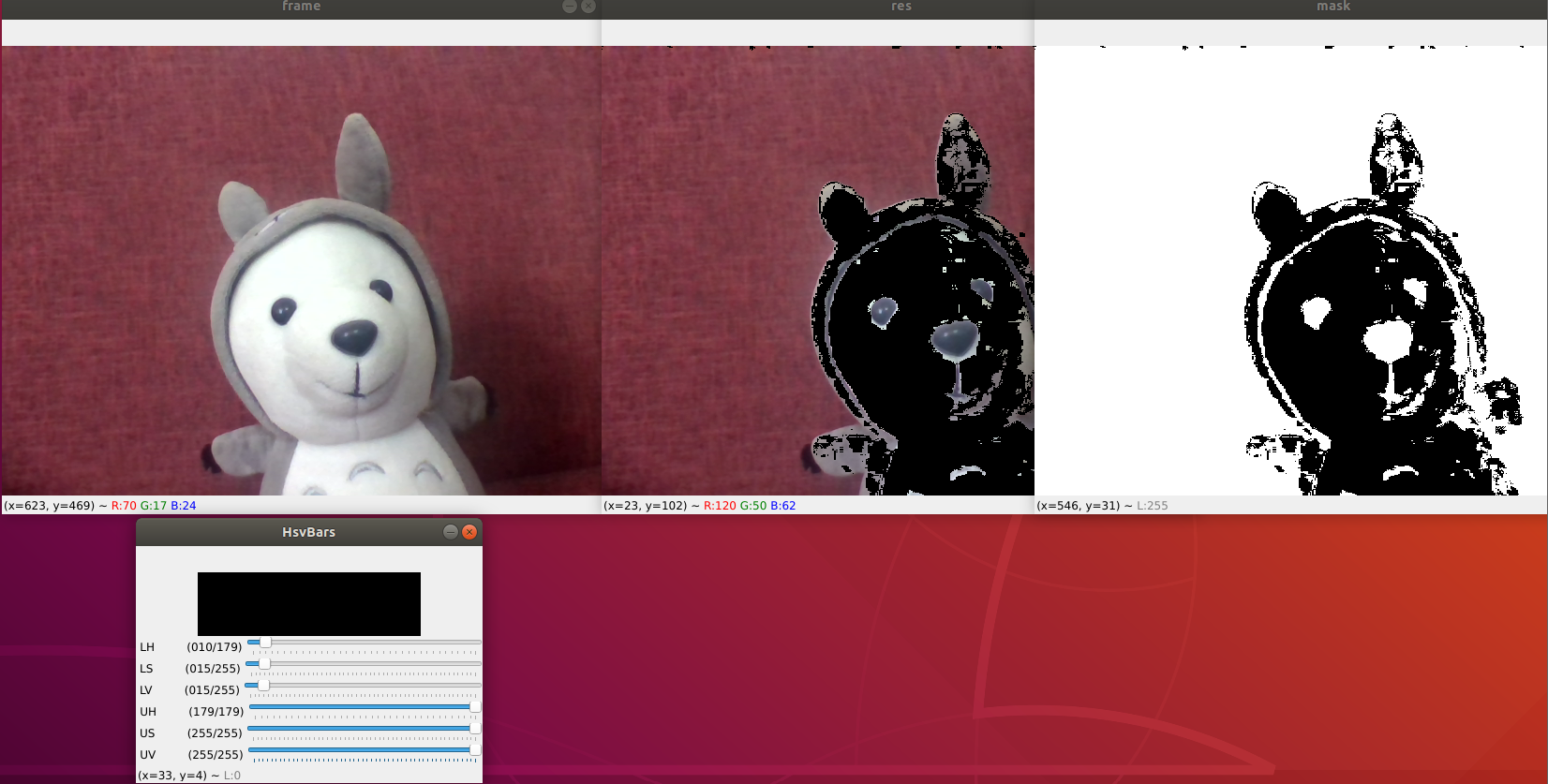

调节HSV轨迹条，结果如图：

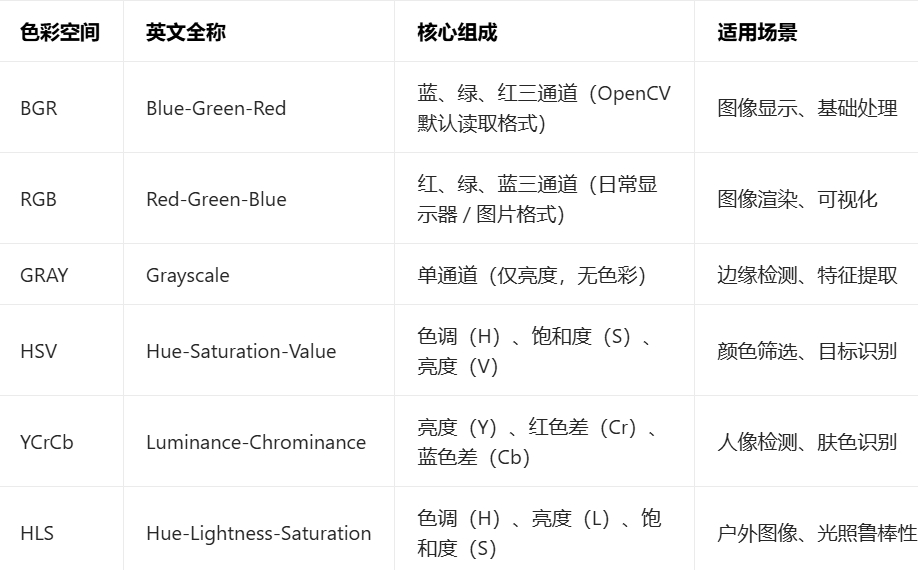

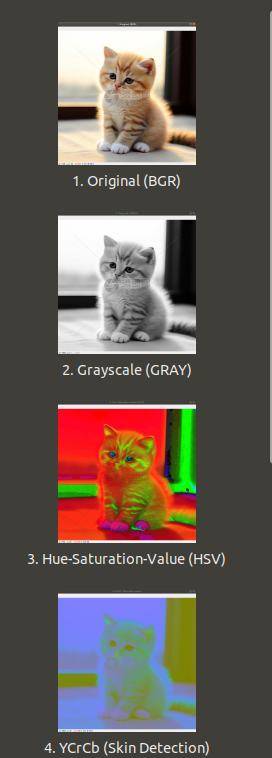

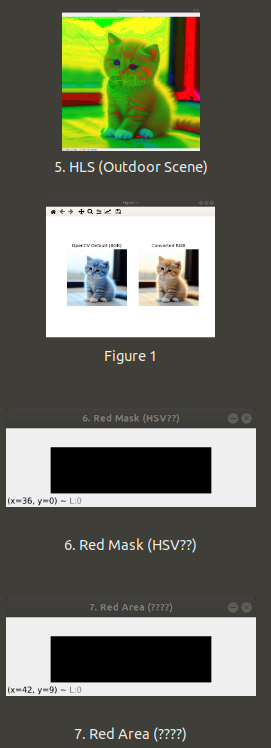

案例4(色彩空间转换)

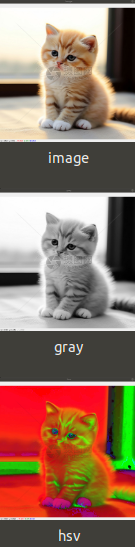

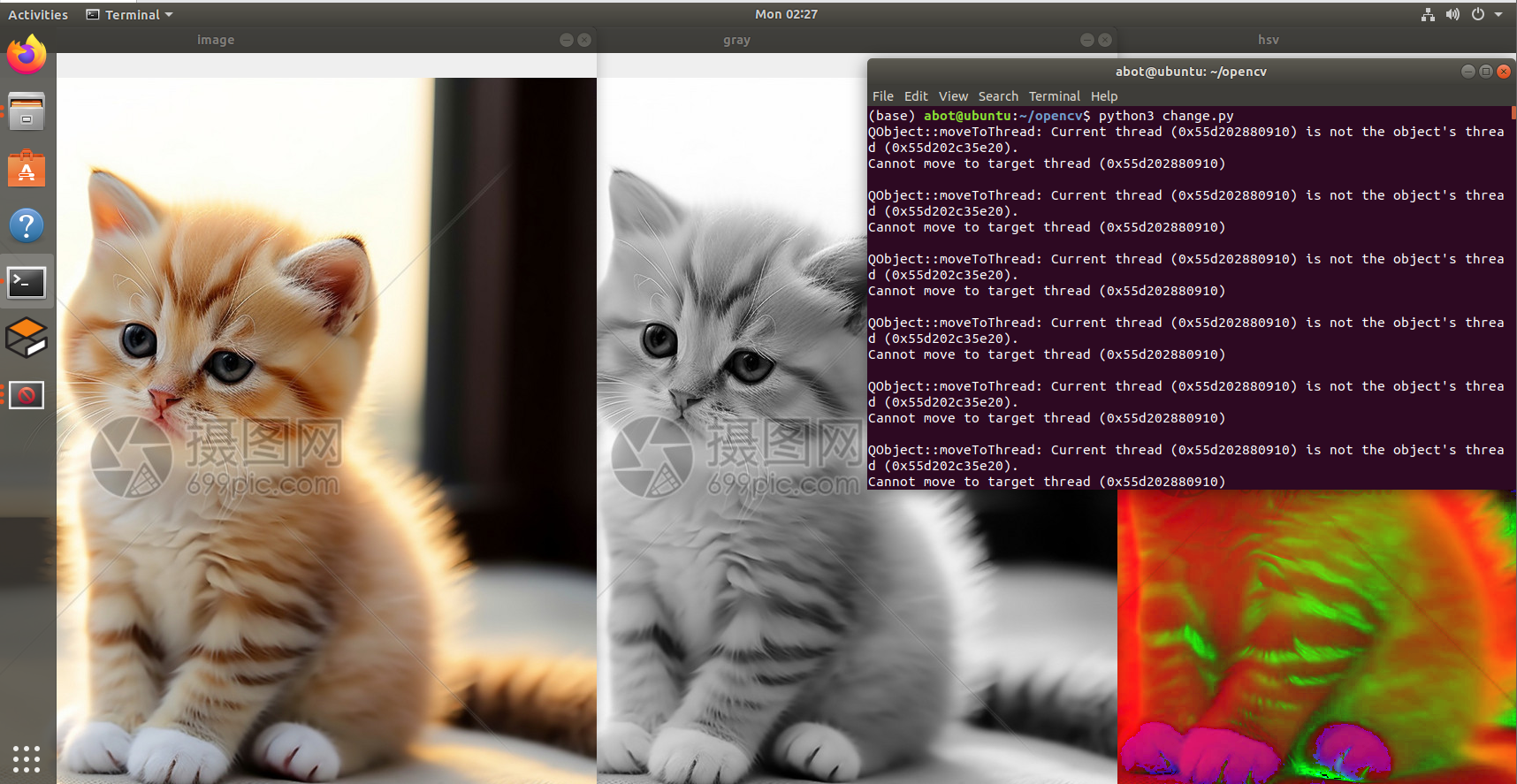

这段代码的核心作用是：读取本地一张名为cat.png的图片，将其分别转换成灰度图、HSV 色彩空间格式，然后在三个独立窗口中分别显示原图、灰度图、HSV 图。简单来说，就是对单张图片做「色彩空间转换」并可视化展示，是 OpenCV 图像处理的基础操作。

# 导入OpenCV库（计算机视觉处理的核心库）
import cv2

# 读取本地图片文件"cat.png"，返回的img是BGR格式的图像矩阵
# 注意：图片文件需放在代码同级目录，否则需填写完整路径（如"/home/abot/Desktop/cat.png"）
img = cv2.imread('cat.png')

# 将BGR格式的原图转换为灰度图（单通道）
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 将BGR格式的原图转换为HSV色彩空间（常用于颜色筛选）
hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

# 创建名为"image"的窗口，显示原始BGR图片
cv2.imshow('image', img)

# 创建名为"gray"的窗口，显示灰度图
cv2.imshow('gray', gray)

# 创建名为"hsv"的窗口，显示HSV格式图片
cv2.imshow('hsv', hsv)

# 等待用户按下任意按键后关闭窗口（参数0表示无限等待）
cv2.waitKey(0)

# 关闭所有由OpenCV创建的显示窗口，释放资源
cv2.destroyAllWindows()

案例5(video）

这是一个功能完整、注释详细、开箱即用的 OpenCV 视频处理脚本，涵盖了「读取摄像头 / 视频文件、实时显示、保存视频、按键控制」等核心功能，新手也能轻松理解和使用。

# 导入OpenCV库（核心图像处理）和numpy库（数值计算）
import cv2
import numpy as np

def main():
    """
    核心功能：
    1. 可切换读取「摄像头」或「本地视频文件」
    2. 实时显示视频画面
    3. 支持按键控制（保存视频、退出、暂停/继续）
    4. 释放资源，避免内存泄漏
    """
    # ===================== 配置参数（可根据需求修改） =====================
    # 选择输入源：0=默认摄像头，也可填视频文件路径（如"test.mp4"）
    INPUT_SOURCE = 0  # 改为"your_video.mp4"可读取本地视频
    # 保存视频的参数（编码格式、帧率、分辨率）
    SAVE_VIDEO = False  # 是否保存视频（True=保存，False=不保存）
    OUTPUT_VIDEO_NAME = "output_video.mp4"  # 保存的视频文件名
    FPS = 30  # 视频帧率（匹配摄像头/原视频帧率）
    WIDTH = 640  # 视频宽度
    HEIGHT = 480  # 视频高度

    # ===================== 初始化视频读取/写入 =====================
    # 打开视频源（摄像头/文件）
    cap = cv2.VideoCapture(INPUT_SOURCE)
    # 检查视频源是否打开成功
    if not cap.isOpened():
        print(f"错误：无法打开视频源 {INPUT_SOURCE}！")
        return

    # 如果需要保存视频，初始化视频写入器
    if SAVE_VIDEO:
        # 视频编码格式（MP4格式推荐使用mp4v）
        fourcc = cv2.VideoWriter_fourcc(*'mp4v')
        out = cv2.VideoWriter(OUTPUT_VIDEO_NAME, fourcc, FPS, (WIDTH, HEIGHT))
        # 检查视频写入器是否初始化成功
        if not out.isOpened():
            print("错误：无法创建视频写入器！")
            cap.release()
            return

    # ===================== 实时处理视频帧 =====================

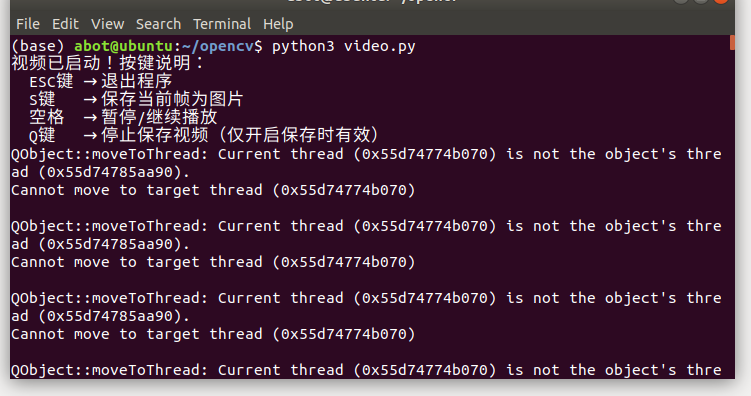

    print("视频已启动！按键说明：")
    print("  ESC键 → 退出程序")
    print("  S键   → 保存当前帧为图片")
    print("  空格  → 暂停/继续播放")
    print("  Q键   → 停止保存视频（仅开启保存时有效）")

    pause = False  # 暂停标志
    save_frame_count = 0  # 保存图片的计数（避免重名）

    while True:
        # 如果未暂停，读取一帧画面
        if not pause:
            ret, frame = cap.read()
            # 检查是否读取到画面（摄像头断开/视频播放完毕则ret=False）
            if not ret:
                print("提示：视频流已结束！")
                break

            # 调整画面分辨率（统一尺寸）
            frame = cv2.resize(frame, (WIDTH, HEIGHT))

            # 如果开启保存视频，写入当前帧
            if SAVE_VIDEO:
                out.write(frame)

        # 显示实时画面（窗口名：Video Player）
        cv2.imshow("Video Player", frame)

        # 按键控制（1ms等待，保证实时性）
        key = cv2.waitKey(1) & 0xFF

        # 按ESC键退出
        if key == 27:
            print("程序退出中...")
            break
        # 按S键保存当前帧为图片
        elif key == ord('s'):
            img_name = f"saved_frame_{save_frame_count}.png"
            cv2.imwrite(img_name, frame)
            print(f"已保存当前帧：{img_name}")
            save_frame_count += 1
        # 按空格键暂停/继续
        elif key == 32:
            pause = not pause
            status = "暂停" if pause else "继续"
            print(f"视频{status}播放")
        # 按Q键停止保存视频
        elif key == ord('q') and SAVE_VIDEO:
            SAVE_VIDEO = False
            out.release()
            print("已停止保存视频！")

    # ===================== 释放资源 =====================
    # 释放视频读取器
    cap.release()
    # 如果开启了保存视频，释放视频写入器
    if SAVE_VIDEO:
        out.release()
    # 关闭所有OpenCV窗口
    cv2.destroyAllWindows()
    print("资源已释放，程序结束！")

# 程序入口
if __name__ == "__main__":
    main()

核心功能说明

1. 灵活的输入源：

   • 默认读取「摄像头」（INPUT_SOURCE = 0），改为视频文件路径（如 "test.mp4"）即可读取本地视频；
   • 自动检查输入源是否有效，避免程序崩溃。

ESC	退出程序
S	保存当前帧为图片（自动编号，避免重名）
空格	暂停 / 继续播放视频
Q	停止保存视频（仅开启保存时有效）

案例6(图像滤波）

图像滤波本质是「对图像像素值进行邻域计算」：把每个像素的取值，替换成它和周围像素的加权平均值（或其他计算结果），从而达到去噪、平滑、增强的效果。

• 噪声：图像中的随机干扰点（比如照片上的雪花点、摄像头的杂色）；
• 核（Kernel）：滤波的「计算模板」（比如 3×3 的矩阵），决定了滤波的规则。

OpenCV 常用滤波算法（附代码）

以下是最常用的 6 种滤波算法，小编会逐一说明原理 + 代码 + 适用场景，最后提供整合版代码。

1. 均值滤波（平均滤波）

• 原理：用像素邻域的平均值替换当前像素，简单粗暴去噪，但会模糊边缘。
• 核心函数：cv2.blur()
• 适用场景：去除均匀分布的噪声（如高斯噪声），对边缘模糊不敏感的场景。

2. 高斯滤波

• 原理：用高斯核（中心像素权重高、周围像素权重低）加权平均，去噪的同时保留更多边缘细节。
• 核心函数：cv2.GaussianBlur()
• 适用场景：去除高斯噪声（摄像头常见噪声），是最常用的平滑滤波。

3. 中值滤波

• 原理：用像素邻域的中值替换当前像素，能有效去除椒盐噪声（黑白斑点）。
• 核心函数：cv2.medianBlur()
• 适用场景：去除椒盐噪声（如老照片的斑点、扫描件的杂点）。

4. 双边滤波

• 原理：同时考虑空间距离和像素值相似度，去噪的同时保留边缘（不会模糊边缘）。
• 核心函数：cv2.bilateralFilter()
• 适用场景：人像磨皮、保留边缘的去噪（如证件照优化）

5. 方框滤波

• 原理：类似均值滤波，可选择是否归一化，不归一化时易出现像素值溢出（亮斑）。
• 核心函数：cv2.boxFilter()
• 适用场景：特殊的亮度增强场景（较少用）。

6. 拉普拉斯滤波（边缘增强）

• 原理：二阶导数计算，突出图像边缘（属于高通滤波，和上述低通滤波相反）。
• 核心函数：cv2.Laplacian()
• 适用场景：边缘检测、图像锐化。

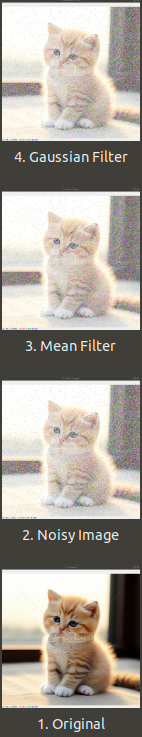

整合版代码：filter_demo.py

# 导入OpenCV和numpy库
import cv2
import numpy as np

def image_filter_demo():
    """
    图像滤波演示：
    1. 读取图片并添加噪声（模拟真实场景）
    2. 分别应用6种滤波算法
    3. 对比显示原图、噪声图、各滤波结果
    """
    img = cv2.imread("cat.png")
    if img is None:
        print("错误：无法读取图片，请检查路径！")
        return

    # 2. 添加模拟噪声（高斯噪声+椒盐噪声，模拟真实场景）
    def add_noise(image):
        # 添加高斯噪声
        gauss = np.random.normal(0, 20, image.shape).astype(np.uint8)
        noisy_img = cv2.add(image, gauss)
        # 添加椒盐噪声
        s_vs_p = 0.5
        amount = 0.005
        out = np.copy(noisy_img)
        # 椒盐噪声：白色点
        num_salt = np.ceil(amount * image.size * s_vs_p)
        coords = [np.random.randint(0, i - 1, int(num_salt)) for i in image.shape]
        out[coords[0], coords[1], :] = 255
        # 椒盐噪声：黑色点
        num_pepper = np.ceil(amount * image.size * (1. - s_vs_p))
        coords = [np.random.randint(0, i - 1, int(num_pepper)) for i in image.shape]
        out[coords[0], coords[1], :] = 0
        return out

    noisy_img = add_noise(img)

    # 3. 应用各种滤波算法
    # 均值滤波（核大小3×3）
    blur = cv2.blur(noisy_img, (3, 3))
    # 高斯滤波（核3×3，σX=0自动计算）
    gaussian = cv2.GaussianBlur(noisy_img, (3, 3), 0)
    # 中值滤波（核大小3）
    median = cv2.medianBlur(noisy_img, 3)
    # 双边滤波（d=9，颜色相似度σ=75，空间距离σ=75）
    bilateral = cv2.bilateralFilter(noisy_img, 9, 75, 75)
    # 方框滤波（核3×3，归一化）
    box = cv2.boxFilter(noisy_img, -1, (3, 3), normalize=True)
    # 拉普拉斯滤波（边缘增强）
    laplacian = cv2.Laplacian(img, cv2.CV_64F)
    laplacian = cv2.convertScaleAbs(laplacian)  # 转换为uint8格式

    # 4. 显示所有结果（排版为2行4列）
    cv2.imshow("1. Original", img)
    cv2.imshow("2. Noisy Image", noisy_img)
    cv2.imshow("3. Mean Filter", blur)
    cv2.imshow("4. Gaussian Filter", gaussian)
    cv2.imshow("5. Median Filter", median)
    cv2.imshow("6. Bilateral Filter", bilateral)
    cv2.imshow("7. Box Filter", box)
    cv2.imshow("8. Laplacian (Edge)", laplacian)

    # 5. 按键控制（按ESC退出）
    print("所有窗口已打开，按ESC键退出！")
    cv2.waitKey(0)
    # 释放资源
    cv2.destroyAllWindows()

# 程序入口
if __name__ == "__main__":
    image_filter_demo()

案例7(边缘检测）

边缘检测核心概念

边缘是图像中像素值突变的区域（比如物体轮廓、明暗交界），边缘检测的本质是通过算法识别这些像素突变点，是目标检测、轮廓提取、图像分割的基础。

核心思路：先滤波去噪（避免噪声被误判为边缘）→ 计算像素梯度（识别突变）→ 非极大值抑制（细化边缘）→ 阈值筛选（保留有效边缘）。

以下是最实用的 3 类边缘检测算法，从简单到进阶，附带完整演示代码。

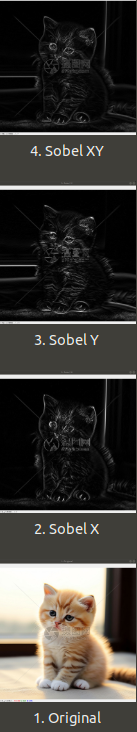

1. 基础梯度算子（Sobel、Scharr、Laplacian）

• Sobel：分 X/Y 方向计算梯度，抗噪性好，最常用；
• Scharr：Sobel 的升级版，对小尺寸核更精准；
• Laplacian：二阶导数，对边缘更敏感，但易放大噪声。

2. Canny 边缘检测（最优算法）

OpenCV 中最经典、效果最好的边缘检测算法，包含 4 步：高斯滤波→梯度计算→非极大值抑制→双阈值筛选，边缘最清晰、完整。

3. 轮廓提取（边缘检测的延伸应用）

基于边缘检测结果，提取物体的轮廓，可用于目标定位、面积计算等。

edge_detection.py

# 导入核心库
import cv2
import numpy as np

def edge_detection_demo():
    """
    边缘检测演示：
    1. 读取图片并预处理（灰度化、去噪）
    2. 分别实现Sobel、Laplacian、Canny边缘检测
    3. 提取轮廓并绘制
    4. 对比显示所有结果
    """
    # 1. 读取图片（替换为你的图片路径）
    img = cv2.imread("cat.png")
    if img is None:
        print("错误：无法读取图片，请检查路径！")
        return

    # 2. 预处理：灰度化 + 高斯滤波（去噪，避免边缘检测误判）
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    blur = cv2.GaussianBlur(gray, (3, 3), 0)  # 高斯滤波去噪

    # 3. 各类边缘检测算法实现
    # --------------------- Sobel边缘检测 ---------------------
    # 计算X方向梯度（左→右边缘）
    sobel_x = cv2.Sobel(blur, cv2.CV_64F, 1, 0, ksize=3)
    sobel_x = cv2.convertScaleAbs(sobel_x)  # 转换为uint8格式
    # 计算Y方向梯度（上→下边缘）
    sobel_y = cv2.Sobel(blur, cv2.CV_64F, 0, 1, ksize=3)
    sobel_y = cv2.convertScaleAbs(sobel_y)
    # 合并X/Y方向边缘
    sobel_xy = cv2.addWeighted(sobel_x, 0.5, sobel_y, 0.5, 0)

    # --------------------- Laplacian边缘检测 ---------------------
    laplacian = cv2.Laplacian(blur, cv2.CV_64F, ksize=3)
    laplacian = cv2.convertScaleAbs(laplacian)

    # --------------------- Canny边缘检测（最优） ---------------------
    # 双阈值：低阈值（50）、高阈值（150），可根据图片调整
    canny = cv2.Canny(blur, 50, 150)

    # --------------------- 轮廓提取（基于Canny结果） ---------------------
    # 查找轮廓：RETR_EXTERNAL=只找最外层轮廓，CHAIN_APPROX_SIMPLE=压缩轮廓点
    contours, hierarchy = cv2.findContours(canny.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    # 在原图上绘制轮廓（绿色，线宽2）
    contour_img = img.copy()
    cv2.drawContours(contour_img, contours, -1, (0, 255, 0), 2)

    # 4. 显示所有结果（排版为2行4列）
    cv2.imshow("1. Original", img)
    cv2.imshow("2. Sobel X", sobel_x)
    cv2.imshow("3. Sobel Y", sobel_y)
    cv2.imshow("4. Sobel XY", sobel_xy)
    cv2.imshow("5. Laplacian", laplacian)
    cv2.imshow("6. Canny（最优）", canny)
    cv2.imshow("7. Contours（轮廓）", contour_img)

    # 5. 按键控制（按ESC退出）
    print("所有窗口已打开，按ESC键退出！")
    print("提示：Canny的双阈值（50/150）可根据图片调整，以获得最佳边缘效果")
    cv2.waitKey(0)
    cv2.destroyAllWindows()

# 视频实时边缘检测（可选拓展）
def video_edge_detection():
    """实时处理摄像头/视频的边缘检测"""
    cap = cv2.VideoCapture(0)  # 0=摄像头，也可填视频路径
    if not cap.isOpened():
        print("错误：无法打开摄像头！")
        return

    print("实时边缘检测已启动，按ESC退出！")
    while True:
        ret, frame = cap.read()
        if not ret:
            break

        # 预处理+Canny边缘检测
        gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
        blur = cv2.GaussianBlur(gray, (3, 3), 0)
        canny = cv2.Canny(blur, 50, 150)

        # 显示原图和边缘检测结果
        cv2.imshow("Original Video", frame)
        cv2.imshow("Canny Edge (Real-time)", canny)

        if cv2.waitKey(1) & 0xFF == 27:
            break

    cap.release()
    cv2.destroyAllWindows()

# 程序入口
if __name__ == "__main__":
    # 先运行图片边缘检测
    edge_detection_demo()
    # 如需实时视频检测，取消注释：
    # video_edge_detection()

案例8(色彩空间)

色彩空间核心概念

色彩空间是用一组数值描述颜色的标准化体系，不同色彩空间适用于不同场景：

OpenCV 色彩空间转换核心函数

OpenCV 中所有色彩空间转换都依赖 cv2.cvtColor() 函数，语法

dst = cv2.cvtColor(src, code)
# src：输入图像；code：转换码（如cv2.COLOR_BGR2GRAY）；dst：转换后图像

常用转换码（OpenCV 内置）：

• BGR ↔ RGB：cv2.COLOR_BGR2RGB / cv2.COLOR_RGB2BGR
• BGR ↔ GRAY：cv2.COLOR_BGR2GRAY / cv2.COLOR_GRAY2BGR
• BGR ↔ HSV：cv2.COLOR_BGR2HSV / cv2.COLOR_HSV2BGR
• BGR ↔ YCrCb：cv2.COLOR_BGR2YCrCb / cv2.COLOR_YCrCb2BGR
• BGR ↔ HLS：cv2.COLOR_BGR2HLS / cv2.COLOR_HLS2BGR

color_space_demo.py

# 导入核心库
import cv2
import numpy as np
import matplotlib.pyplot as plt  # 用于RGB对比显示

def color_space_conversion():
    """
    色彩空间转换演示：
    1. 读取图片并展示原始BGR格式
    2. 转换为常用色彩空间（GRAY/HSV/YCrCb/HLS/RGB）
    3. 可视化对比各色彩空间效果
    4. 实战：基于HSV筛选指定颜色（如红色）
    """
    # 1. 读取图片（OpenCV默认BGR格式）
    img = cv2.imread("cat.png")
    if img is None:
        print("错误：无法读取图片，请检查路径！")
        return

    # 2. 各类色彩空间转换
    # 灰度图
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    # HSV（颜色筛选核心）
    hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)
    # YCrCb（肤色识别）
    ycrcb = cv2.cvtColor(img, cv2.COLOR_BGR2YCrCb)
    # HLS
    hls = cv2.cvtColor(img, cv2.COLOR_BGR2HLS)
    # BGR转RGB（适配matplotlib显示）
    rgb = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)

    # 3. 可视化显示（OpenCV窗口）
    cv2.imshow("1. Original (BGR)", img)
    cv2.imshow("2. Grayscale (GRAY)", gray)
    cv2.imshow("3. Hue-Saturation-Value (HSV)", hsv)
    cv2.imshow("4. YCrCb (Skin Detection)", ycrcb)
    cv2.imshow("5. HLS (Outdoor Scene)", hls)

    # 补充：matplotlib显示RGB（对比OpenCV的BGR）
    plt.subplot(121)
    plt.imshow(img)  # 直接显示BGR（会偏色）
    plt.title("OpenCV Default (BGR)")
    plt.axis("off")

    plt.subplot(122)
    plt.imshow(rgb)  # 正确RGB显示
    plt.title("Converted RGB")
    plt.axis("off")
    plt.show(block=False)  # 非阻塞显示

    # 4. 实战：基于HSV筛选红色区域（监控/目标识别常用）
    # 红色HSV范围（分两段，因为Hue=0/180是同一种红色）
    lower_red1 = np.array([0, 43, 46])
    upper_red1 = np.array([10, 255, 255])
    lower_red2 = np.array([156, 43, 46])
    upper_red2 = np.array([180, 255, 255])

    # 生成红色掩膜（白色=红色区域，黑色=其他）
    mask_red1 = cv2.inRange(hsv, lower_red1, upper_red1)
    mask_red2 = cv2.inRange(hsv, lower_red2, upper_red2)
    mask_red = cv2.bitwise_or(mask_red1, mask_red2)

    # 提取红色区域
    red_area = cv2.bitwise_and(img, img, mask=mask_red)
    cv2.imshow("6. Red Mask (HSV筛选)", mask_red)
    cv2.imshow("7. Red Area (提取结果)", red_area)

    # 按键控制退出
    print("所有窗口已打开，按ESC键退出！")
    print("关键提示：HSV是颜色筛选的首选，需根据实际场景调整颜色阈值")
    cv2.waitKey(0)
    cv2.destroyAllWindows()
    plt.close()

def video_color_space():
    """实时视频色彩空间转换（监控场景）"""
    cap = cv2.VideoCapture(0)  # 0=摄像头，可替换为监控视频路径
    if not cap.isOpened():
        print("错误：无法打开摄像头/视频！")
        return

    print("实时色彩空间转换已启动，按ESC退出！")
    print("按键说明：1=原图 2=灰度 3=HSV 4=红色筛选")
    mode = 1  # 默认显示原图

    while True:
        ret, frame = cap.read()
        if not ret:
            break

        # 根据模式切换色彩空间
        if mode == 1:
            show_frame = frame
            title = "Original (BGR)"
        elif mode == 2:
            show_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
            title = "Grayscale"
        elif mode == 3:
            show_frame = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
            title = "HSV"
        elif mode == 4:
            # 实时筛选红色
            hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
            lower_red = np.array([0, 43, 46])
            upper_red = np.array([10, 255, 255])
            mask = cv2.inRange(hsv, lower_red, upper_red)
            show_frame = cv2.bitwise_and(frame, frame, mask=mask)
            title = "Red Detection (HSV)"

        # 显示结果
        cv2.imshow(title, show_frame)

        # 按键控制
        key = cv2.waitKey(1) & 0xFF
        if key == 27:  # ESC退出
            break
        elif key == ord('1'):
            mode = 1
        elif key == ord('2'):
            mode = 2
        elif key == ord('3'):
            mode = 3
        elif key == ord('4'):
            mode = 4

    cap.release()
    cv2.destroyAllWindows()

# 程序入口
if __name__ == "__main__":
    # 先运行图片色彩空间转换
    color_space_conversion()
    # 如需实时视频/监控处理，取消注释：
    # video_color_space()
