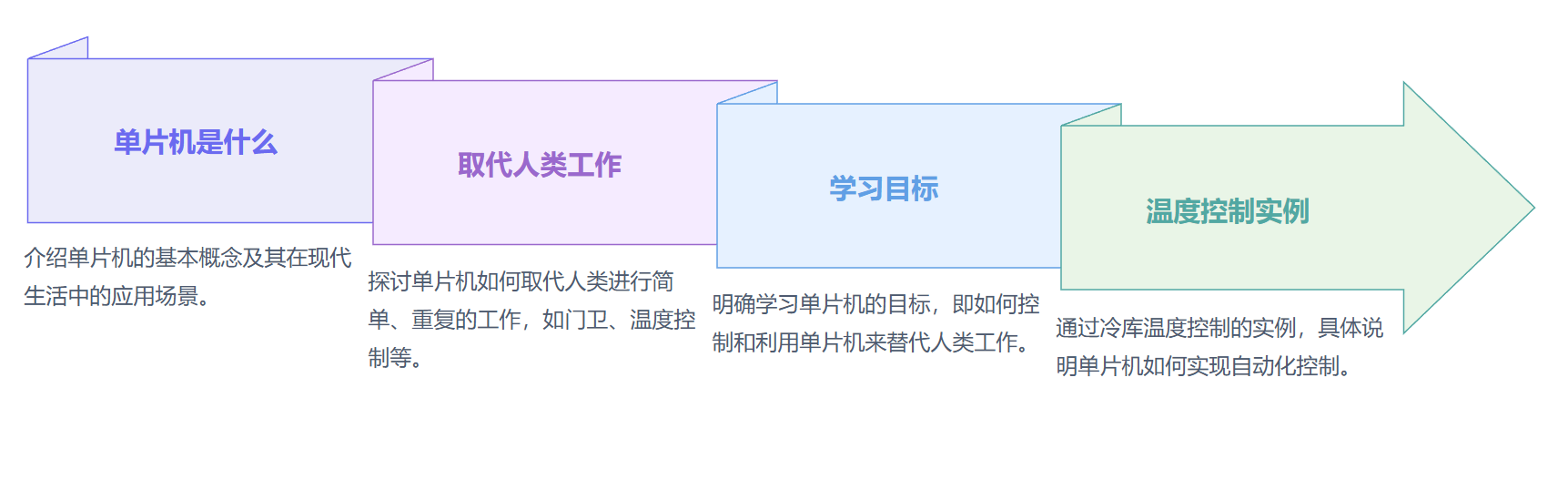

一、单片机的定义与核心概念

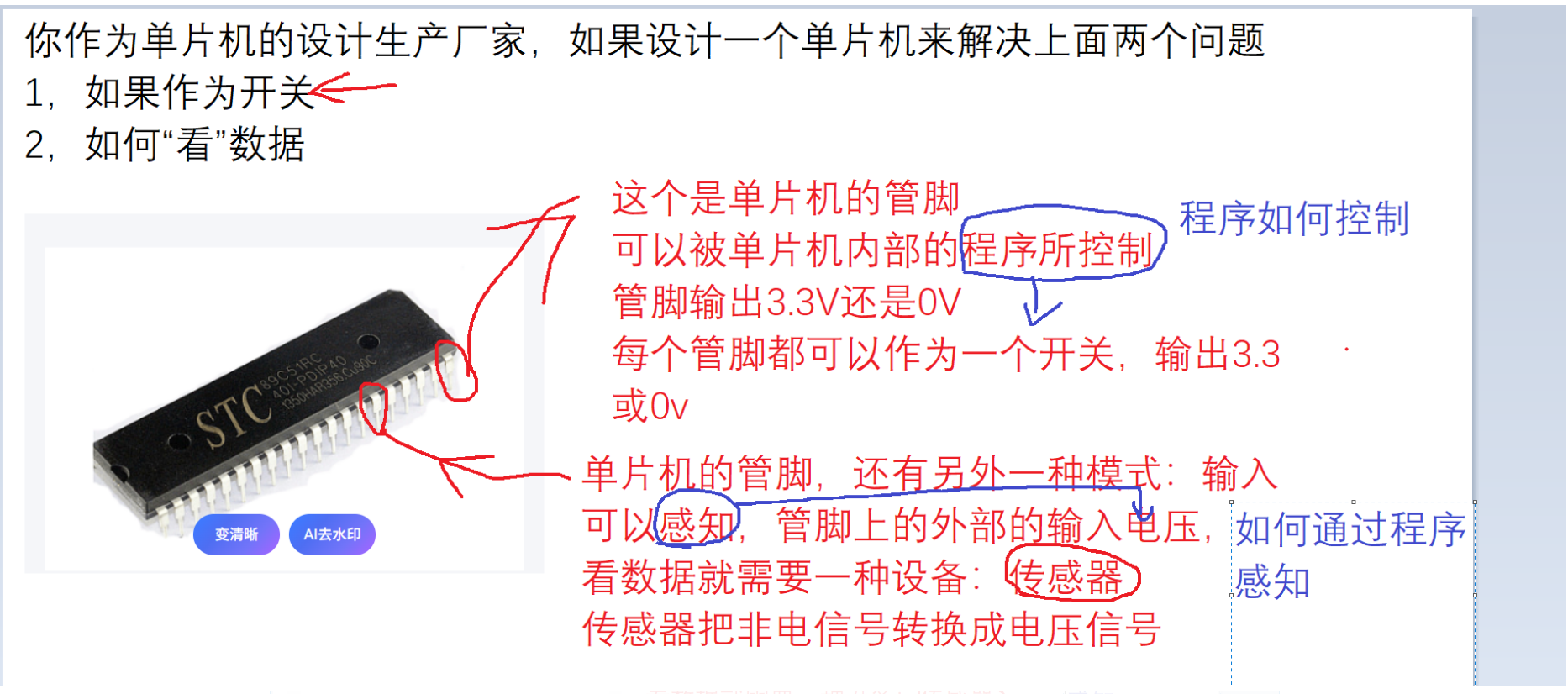

单片机（Microcontroller Unit, MCU）是一种集成微型计算机系统核心功能的芯片，包含中央处理器（CPU）、存储器（RAM/ROM）、输入/输出接口（I/O）及定时器/计数器等模块。其特点是通过编程控制外部设备，实现自动化操作。

---



****

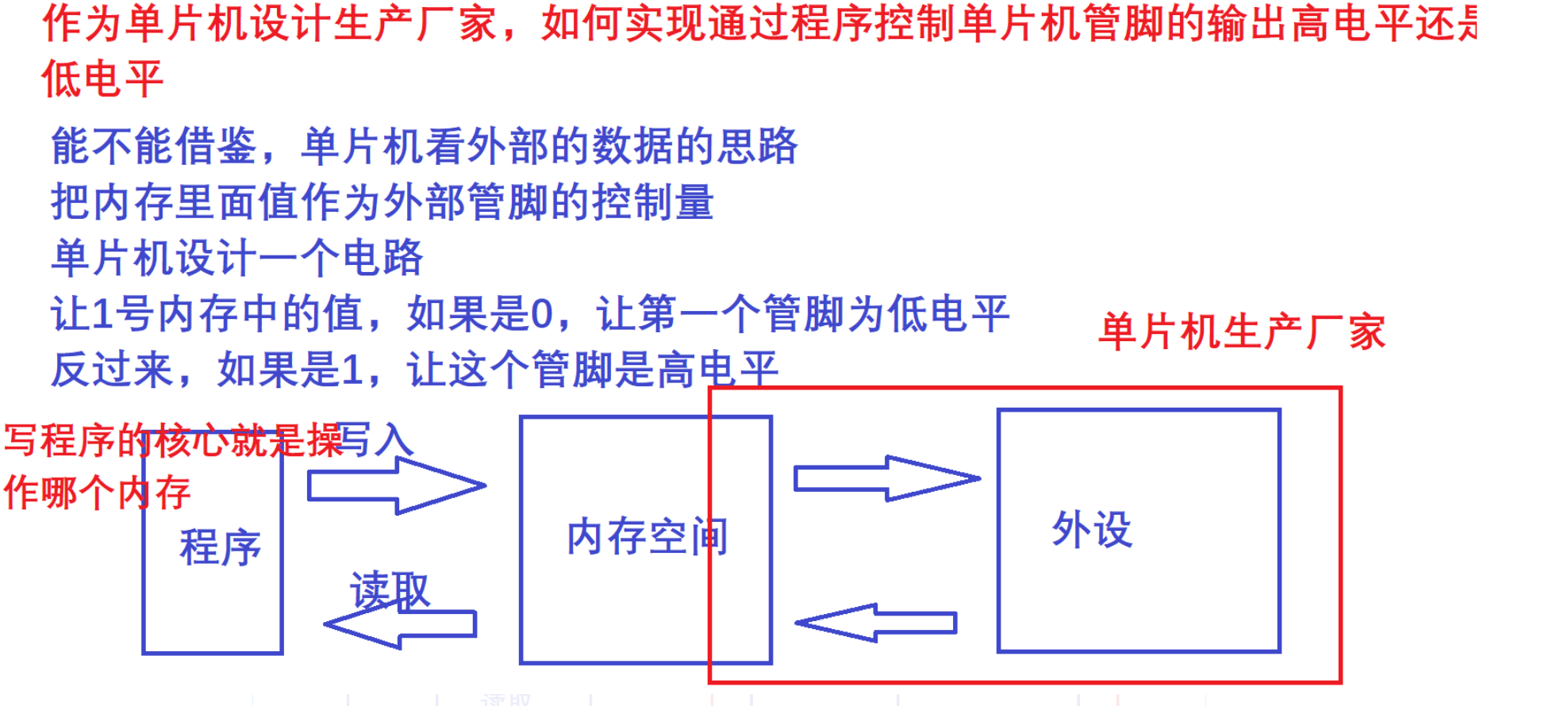

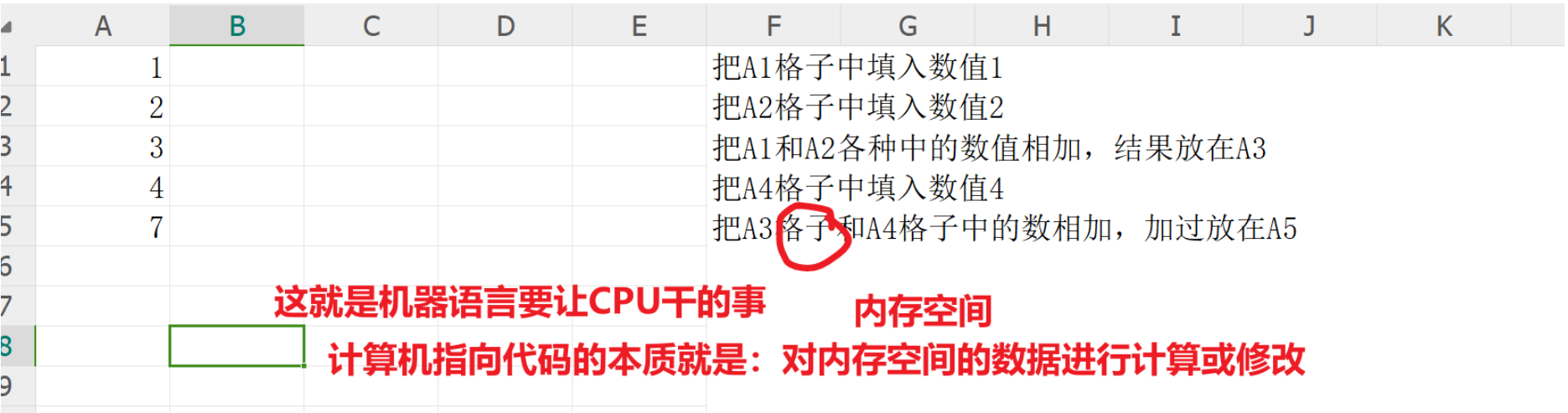

单片机开发的本质：操作内存

• 为了实现某一具体的功能，我们因该操作哪块内存
• 如何编写C语言操作内存

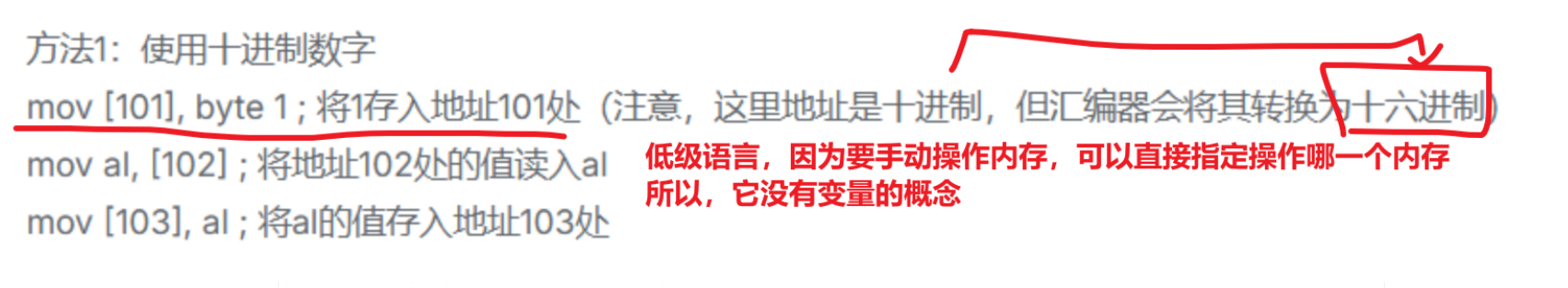

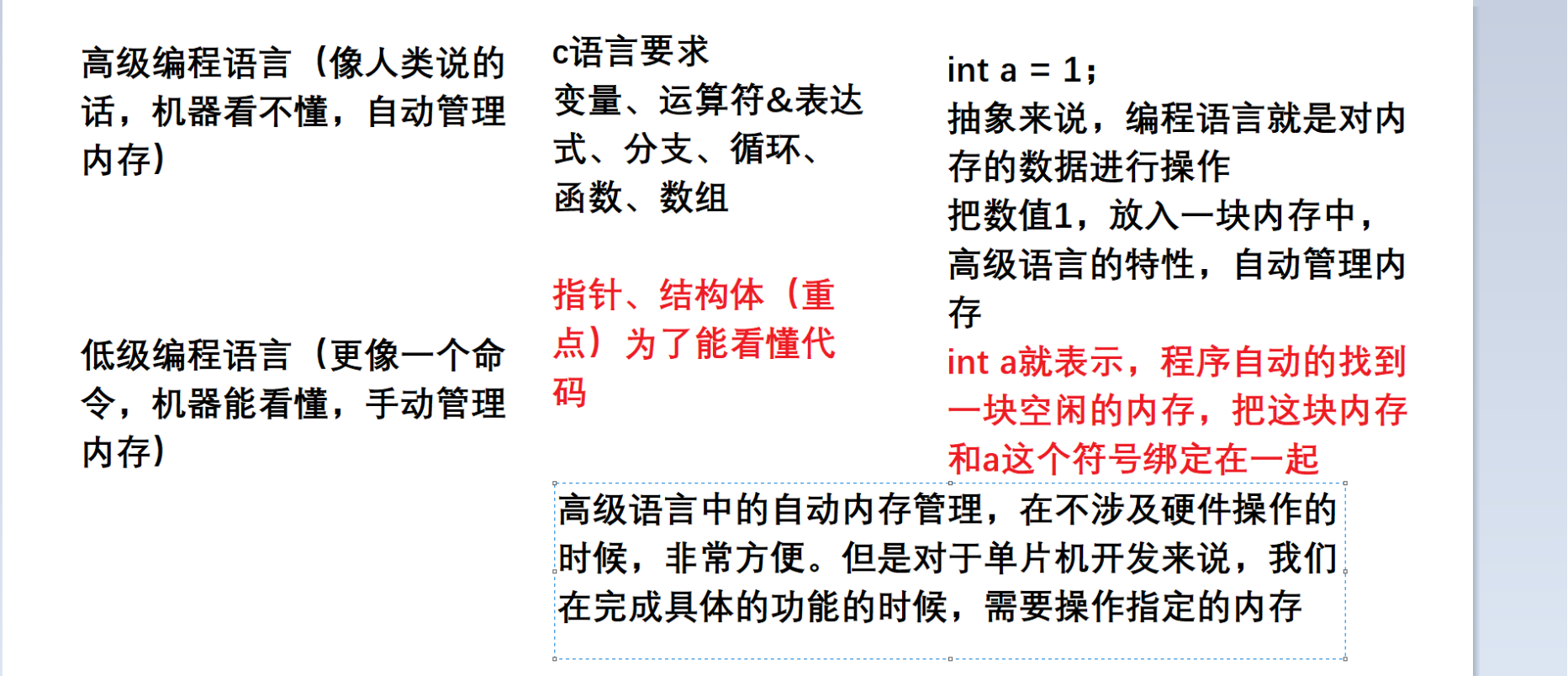

二、C语言是怎样操作内存的

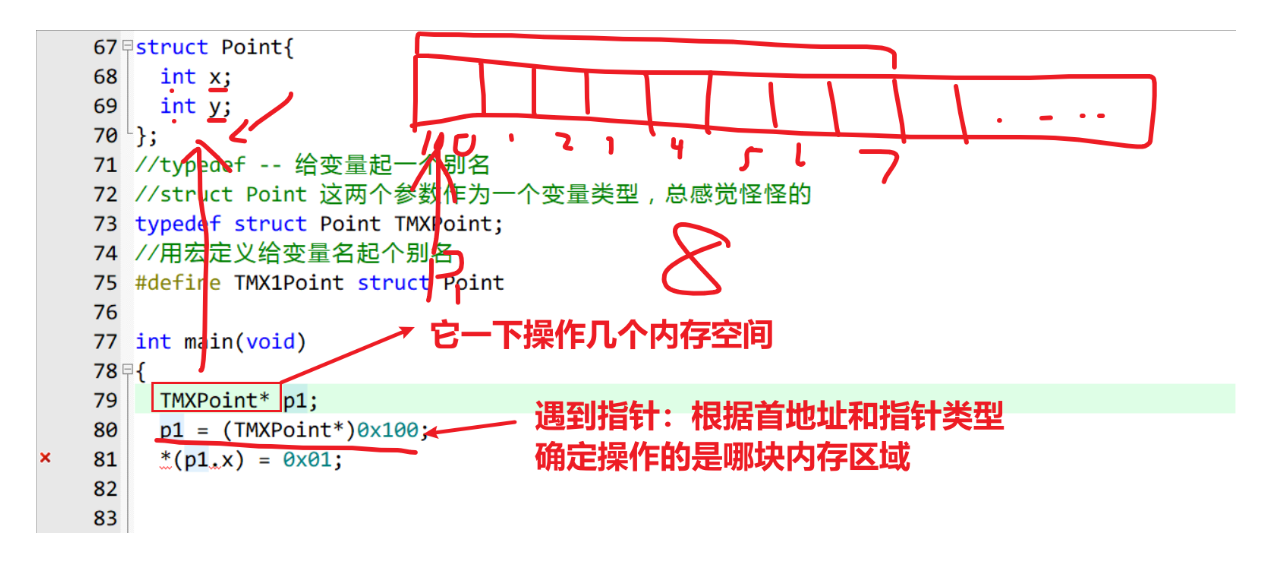

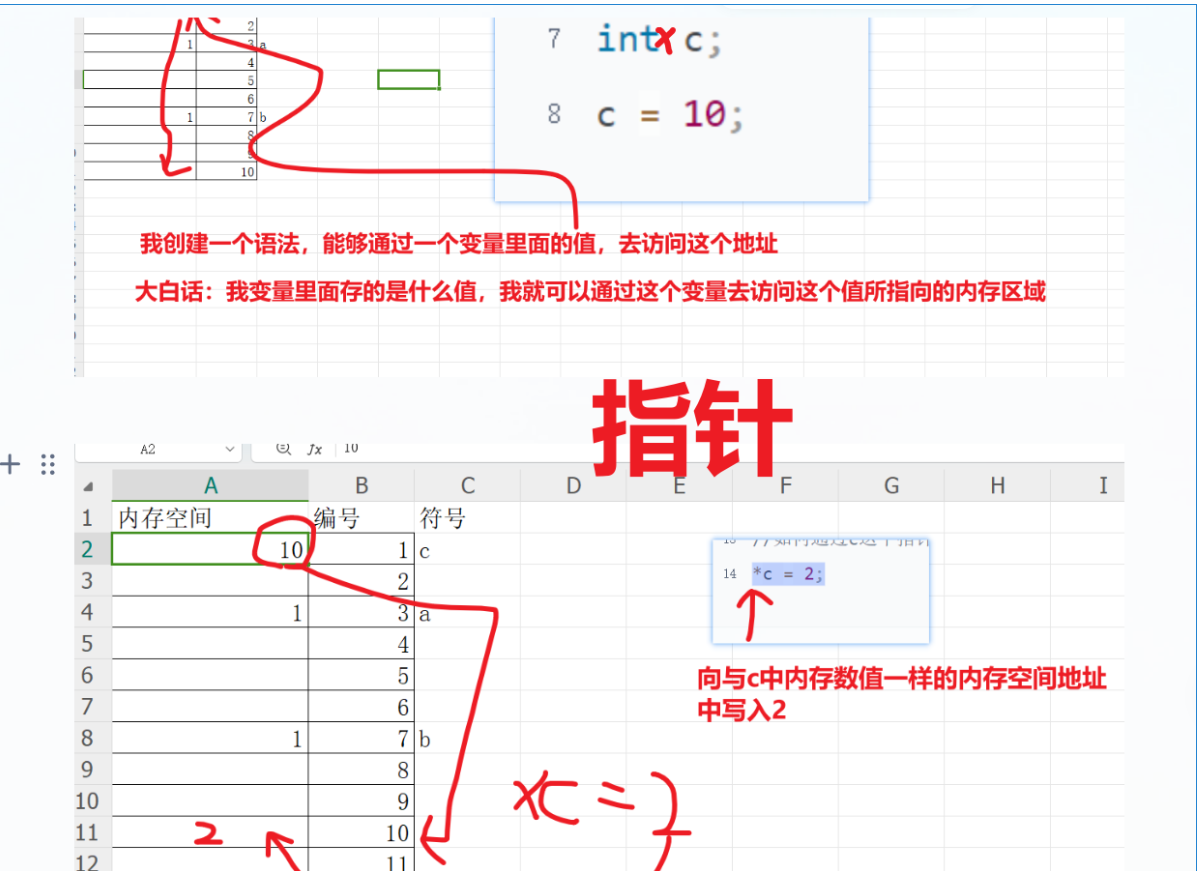

C语言中既有变量又可以操作内存空间---指针

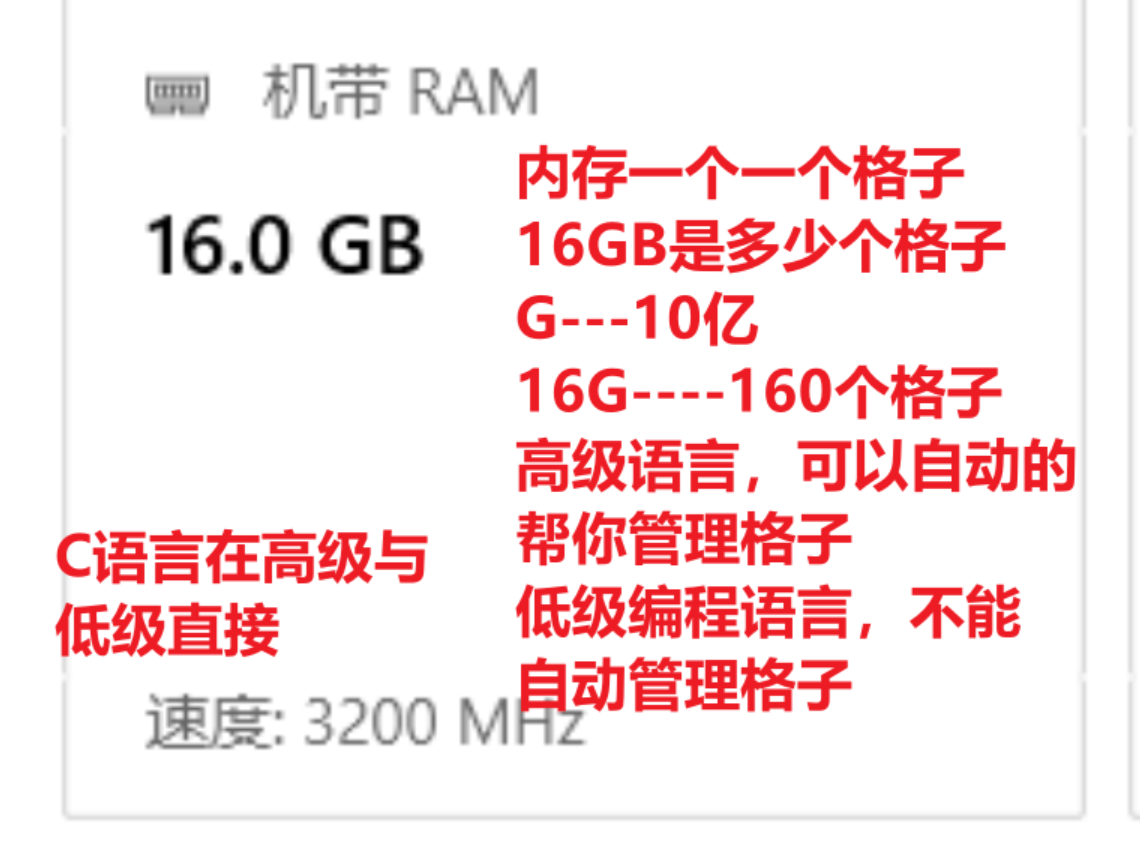

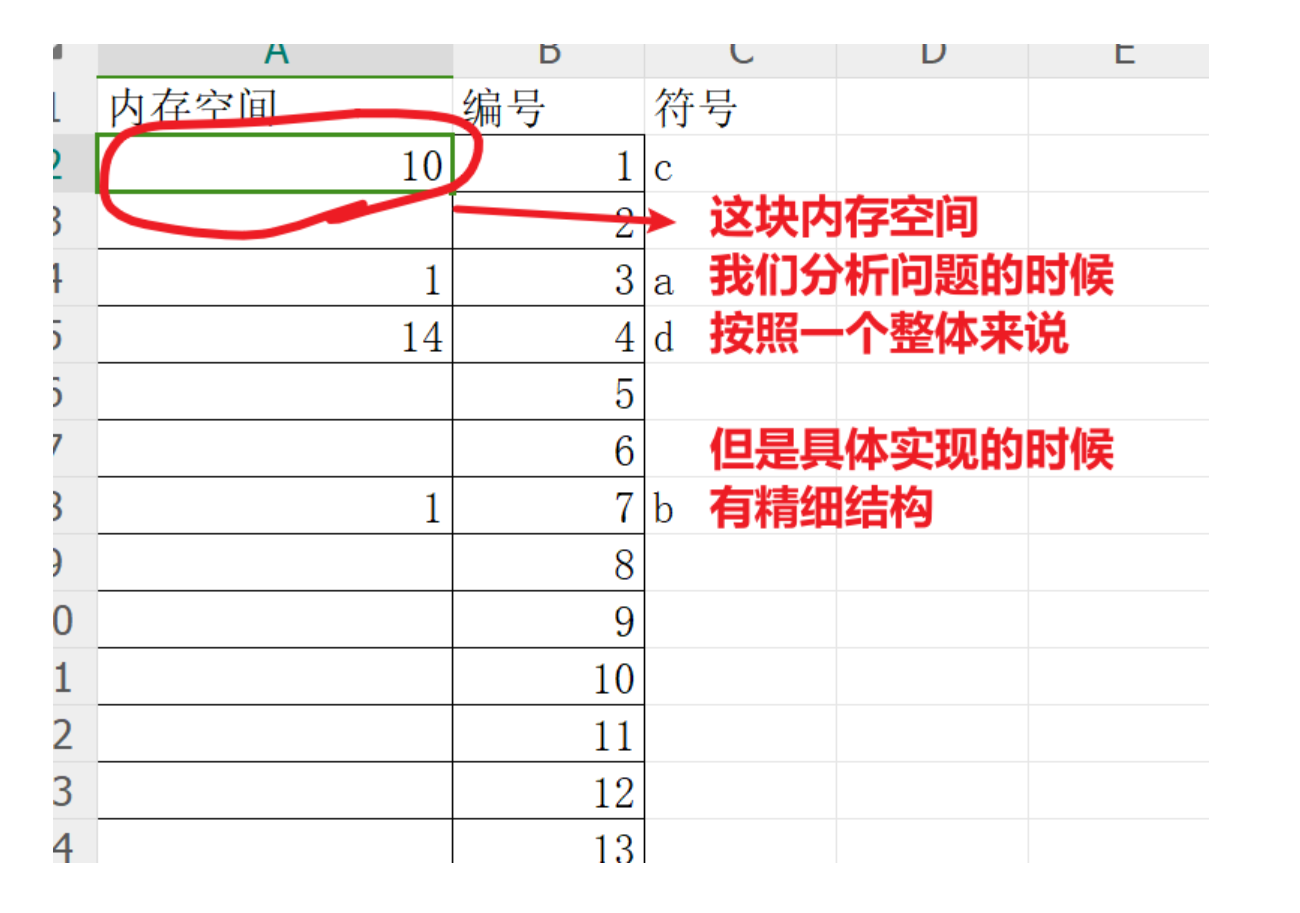

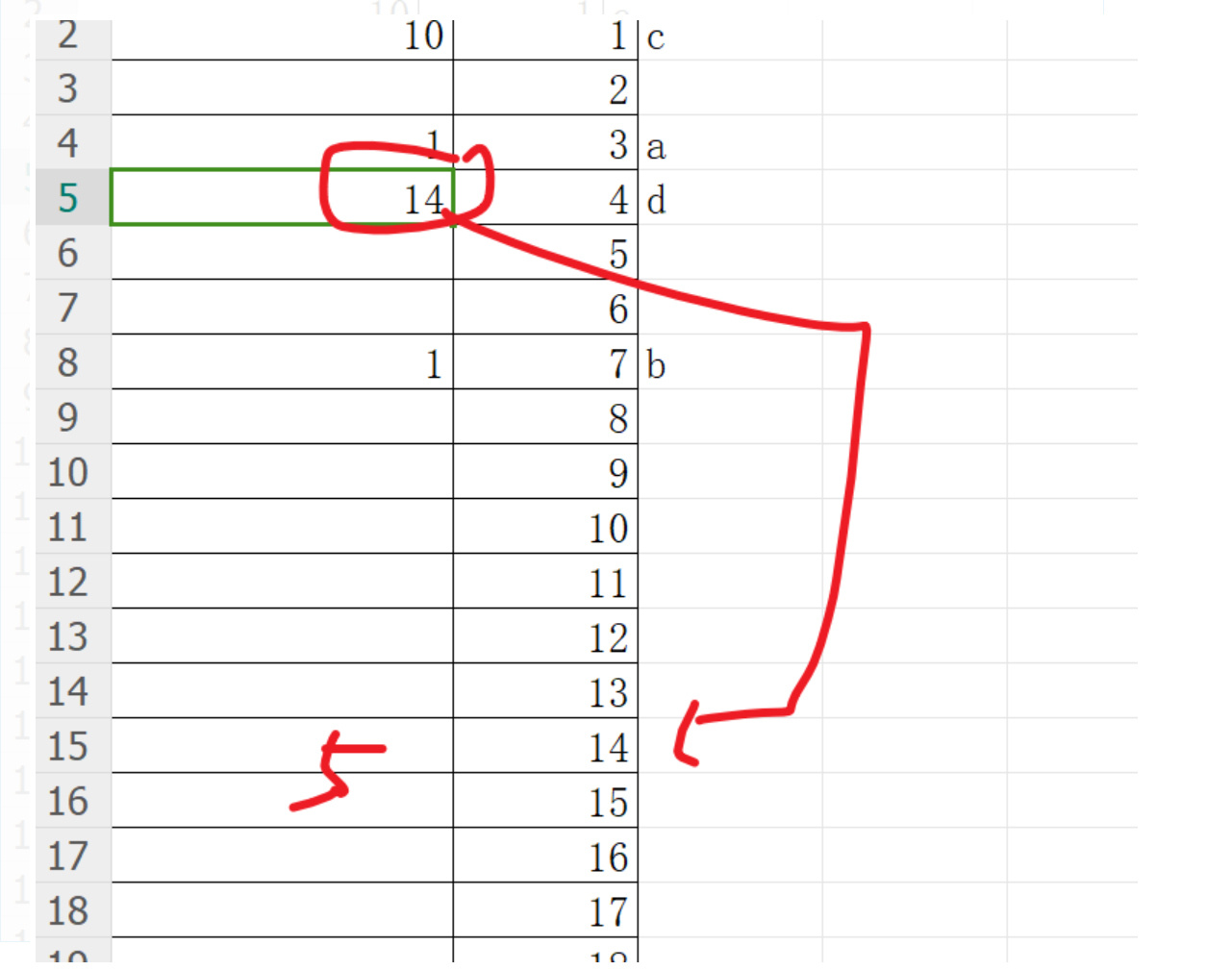

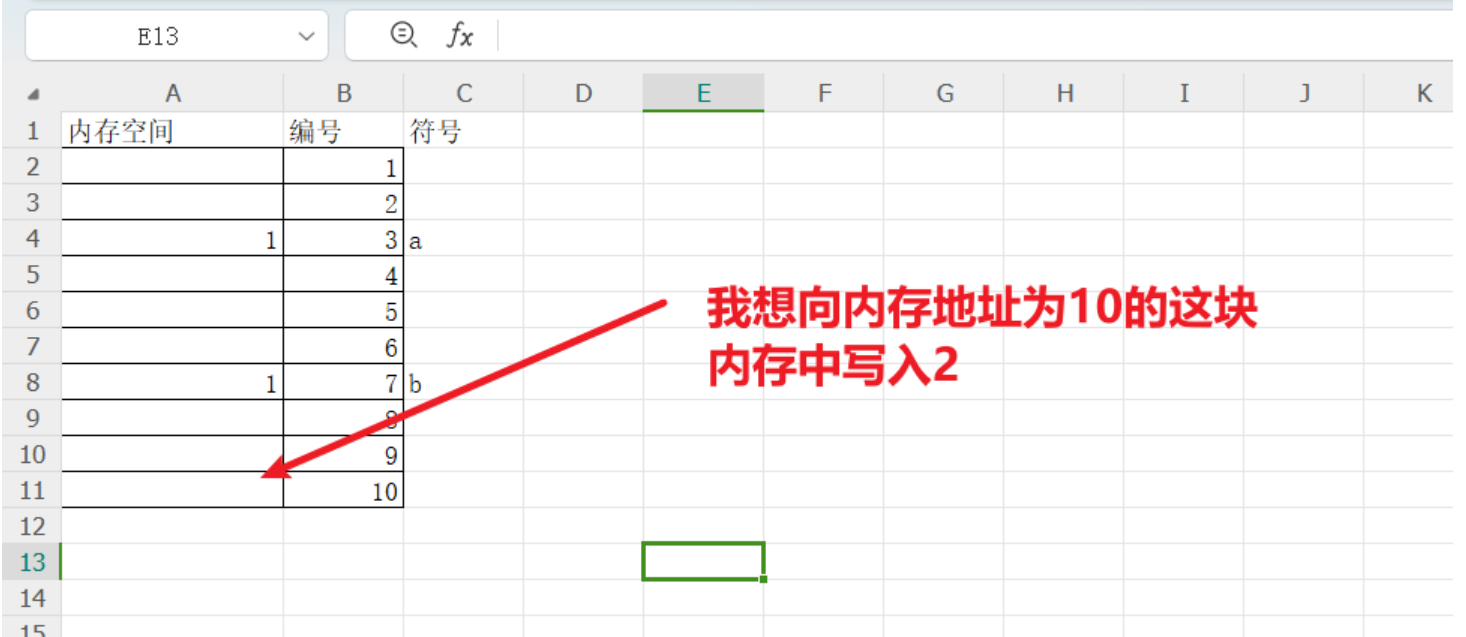

//假设现在有10块内存
int a;//在这10块内存中，要一个空闲内存，将a这个符号和这块内存绑定
a = 1;//把数值1存入（写入）a这块内存中
int b;
b = a;//把a内存中的值，复制到b内存中

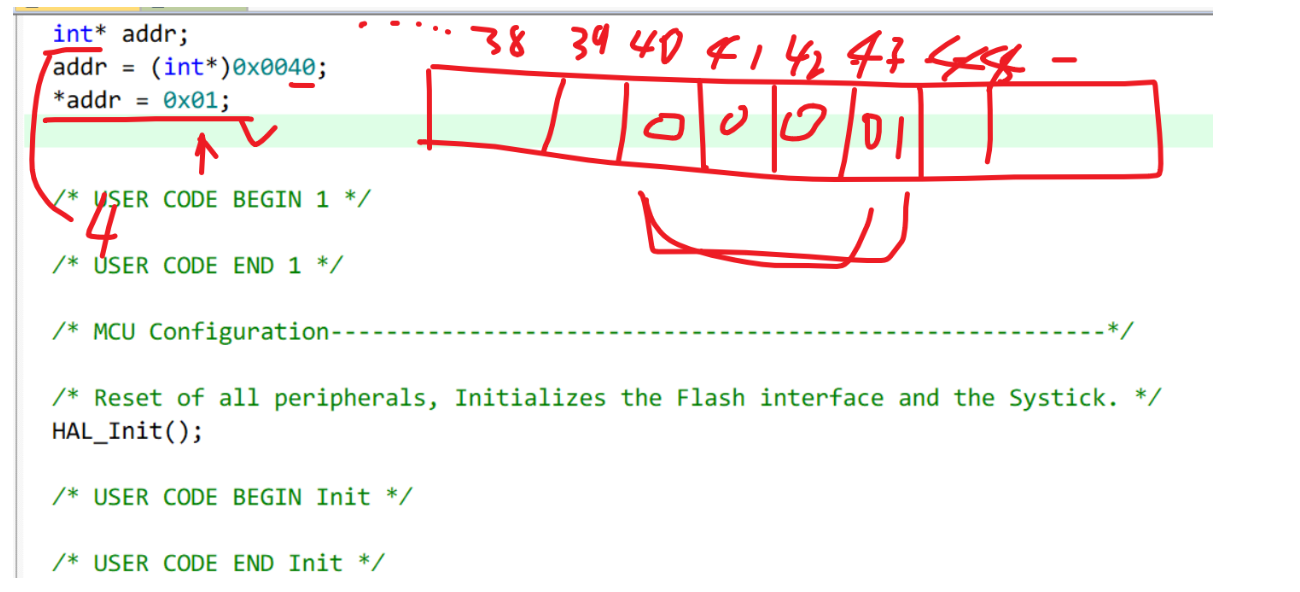

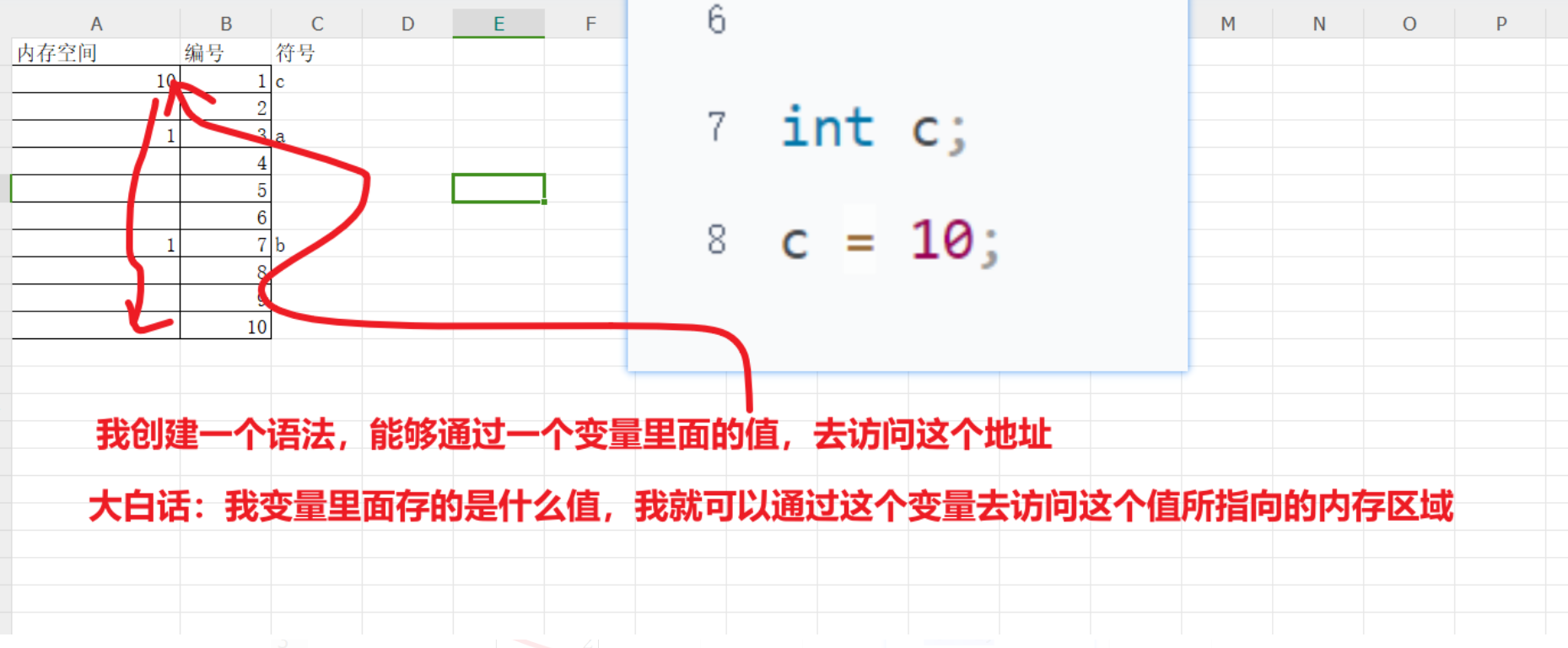

//如果想通过c这变量去访问任意一块内存
//那么就不能用int c来定义一个普遍变量
//而要用  int*  c来定义一个变量
//被int* 定义的变量，就可以通过这个变量访问任意一块内存
int* c;
c = 10;
//如何通过c这个指针访问这个第10块内存呢
*c = 2;

//向14号内存中，写入5
int* d;
d = 14;
*d = 5;

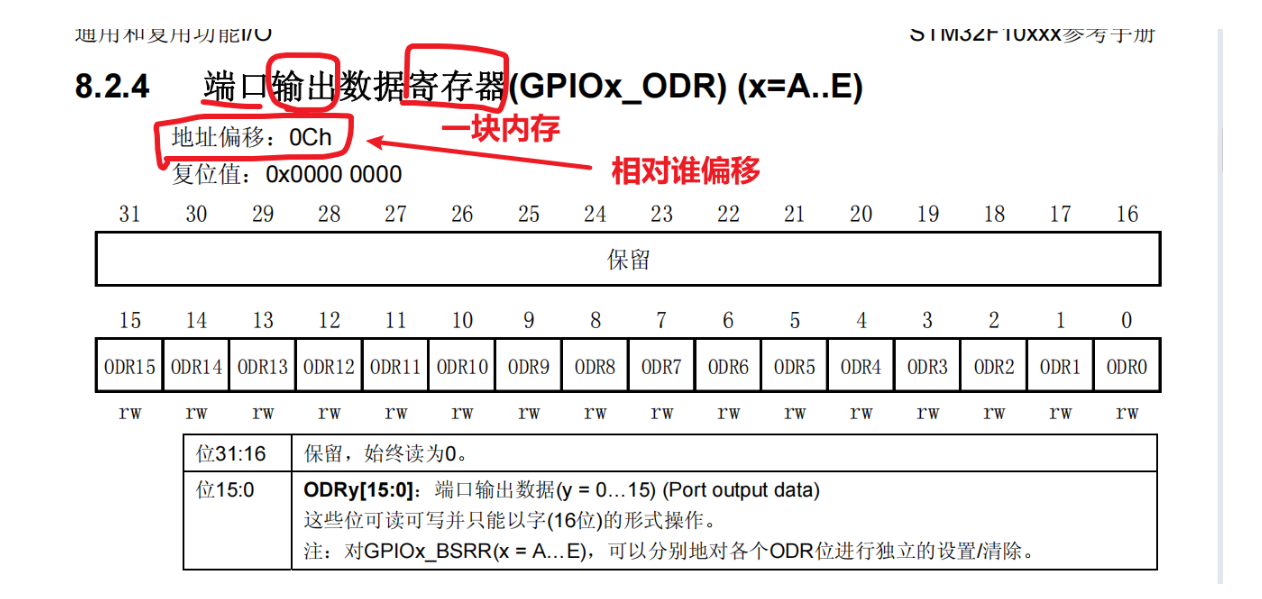

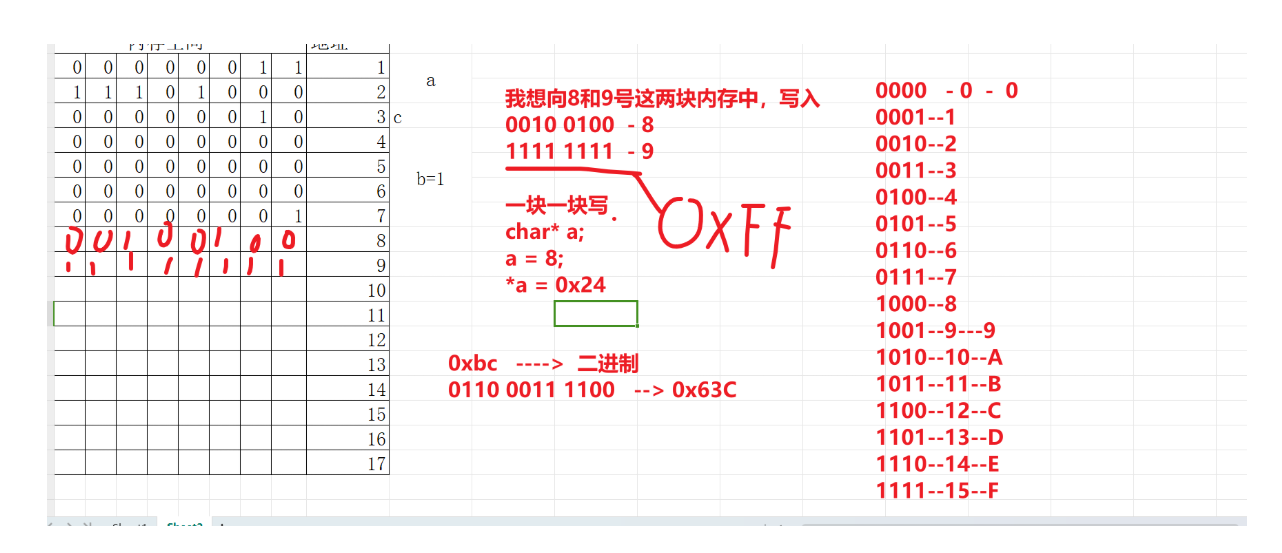

int* p;
p = 0x0C;//在代码中，16进制用0x开头，后面写0123456789ABCDEF

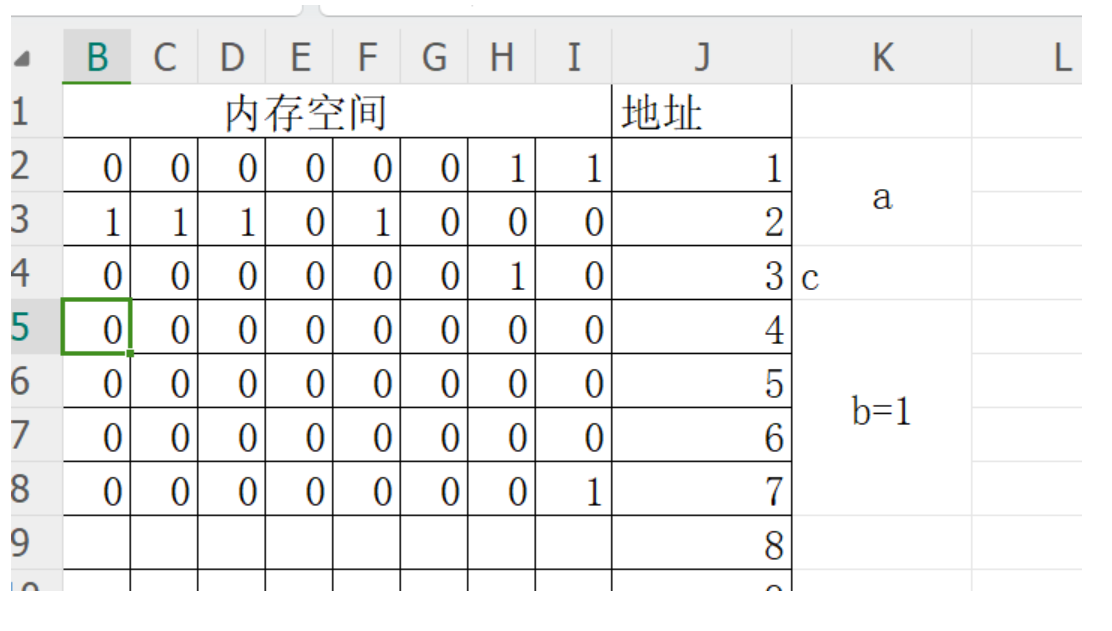

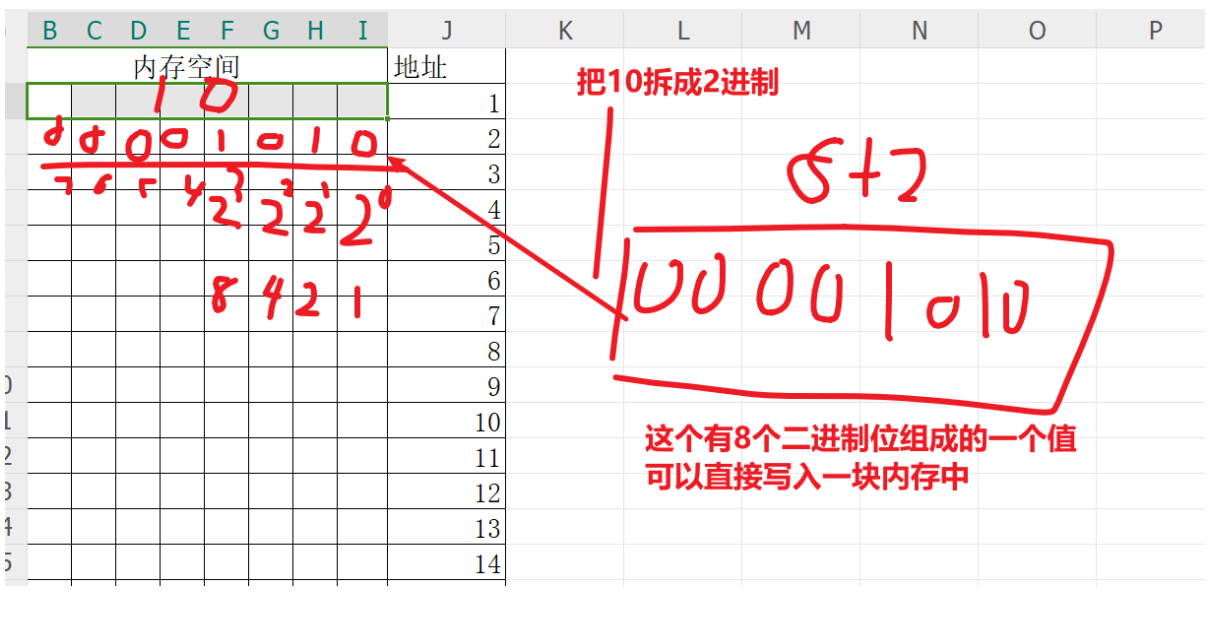

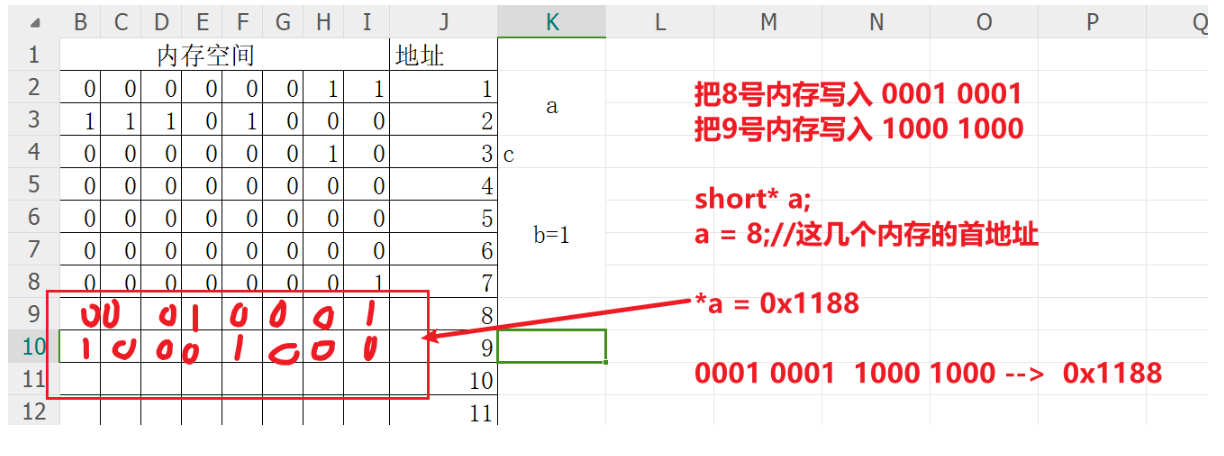

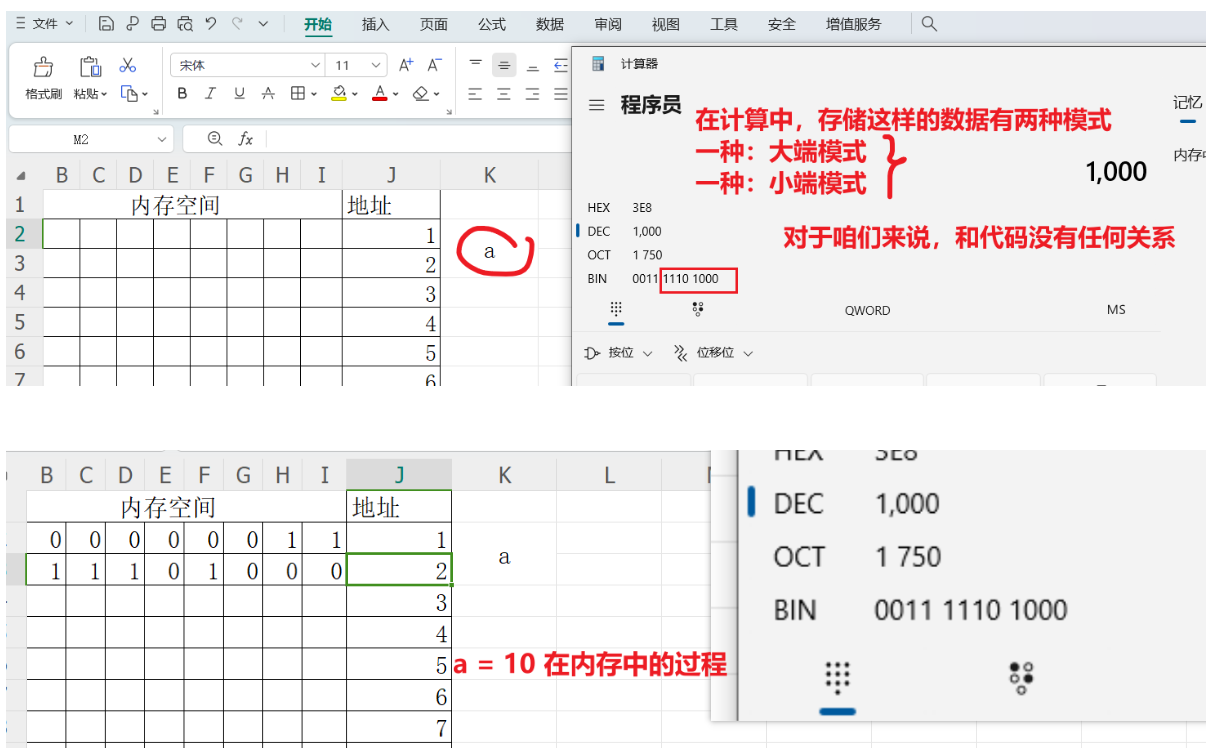

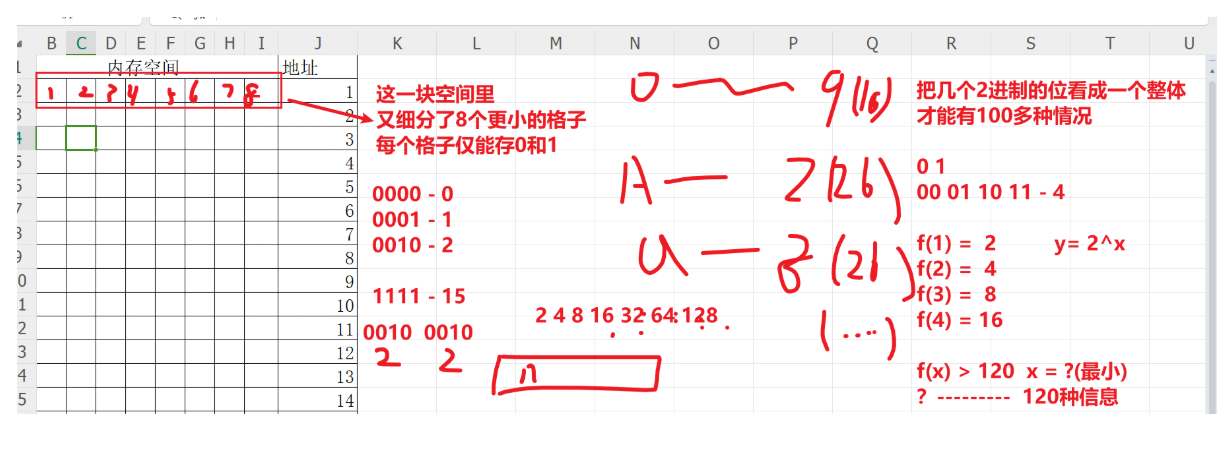

short a;//把两块内存，合并成一块使用
a = 10;

int b;//int是把4个字节合并在一起使用
b = 1;

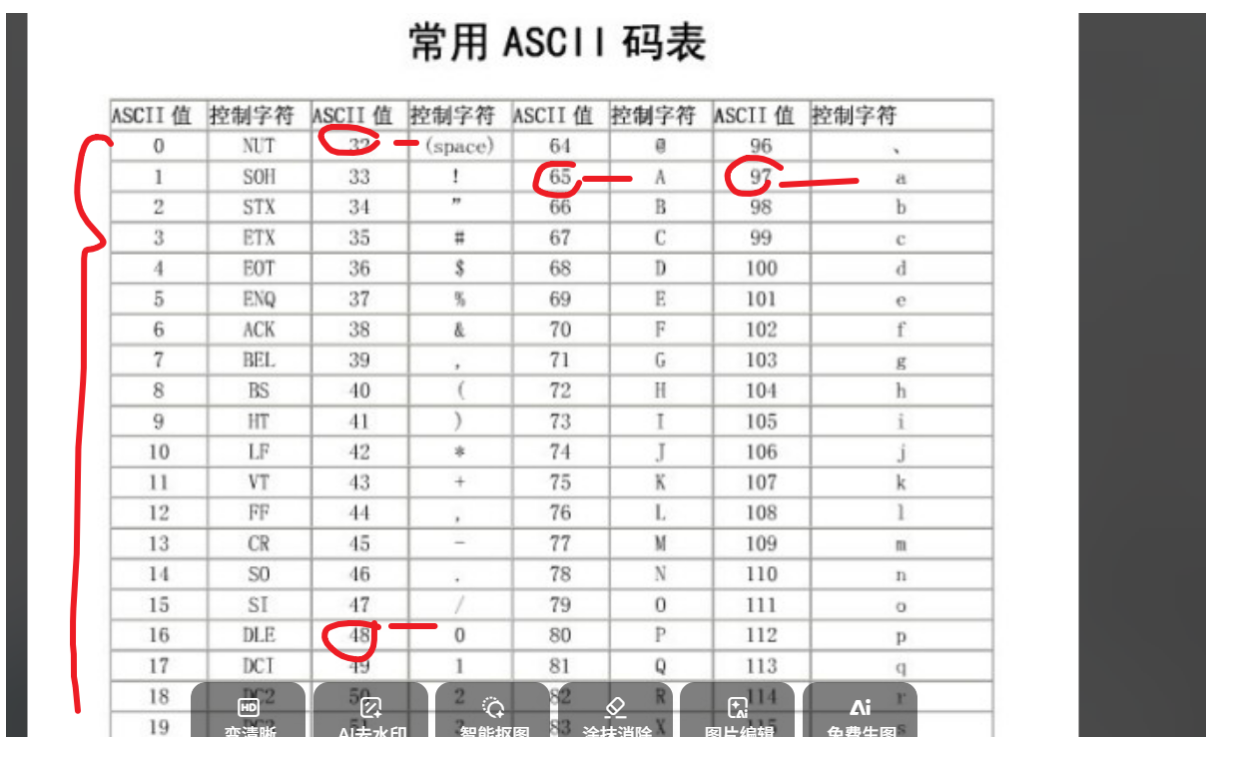

char c;//单个字节独立使用
c = 2;

第二种方法，把两块内存，合成一个，一次赋值

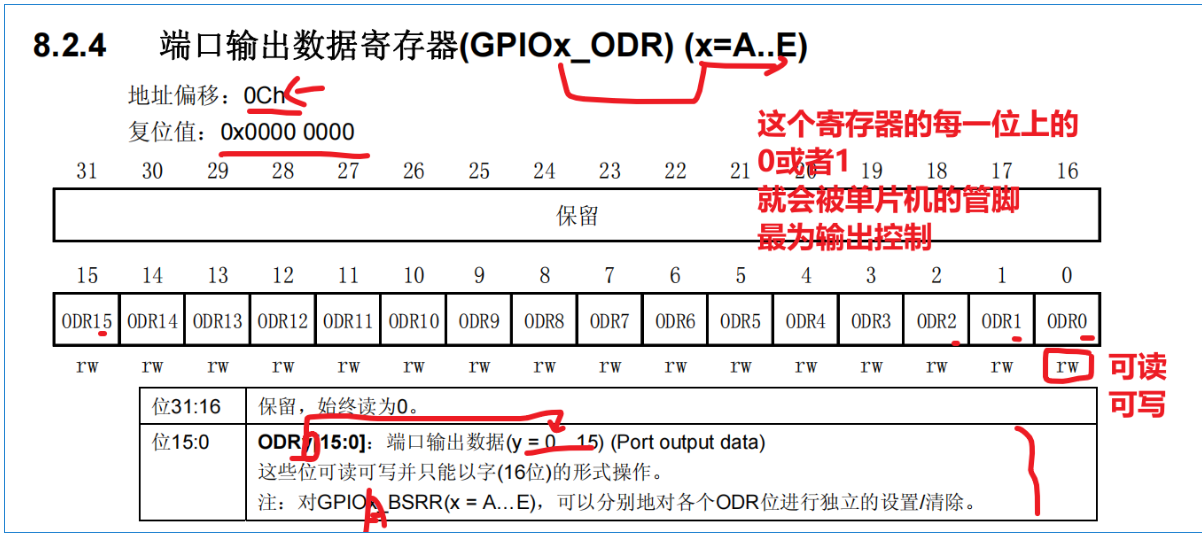

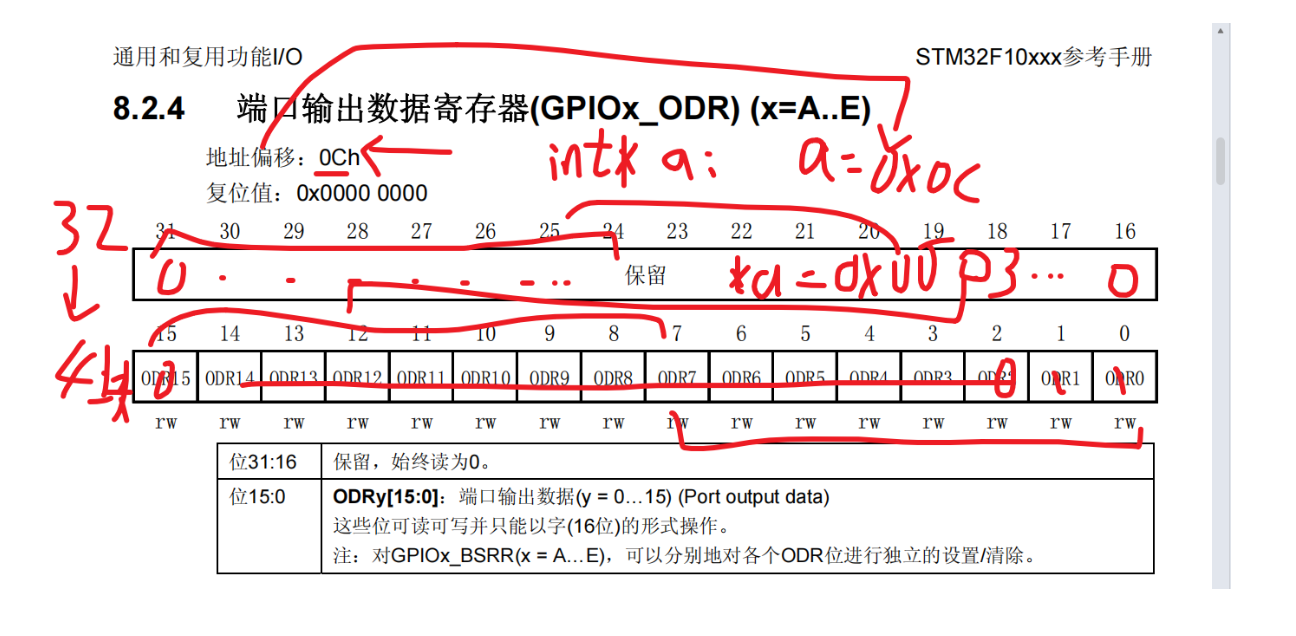

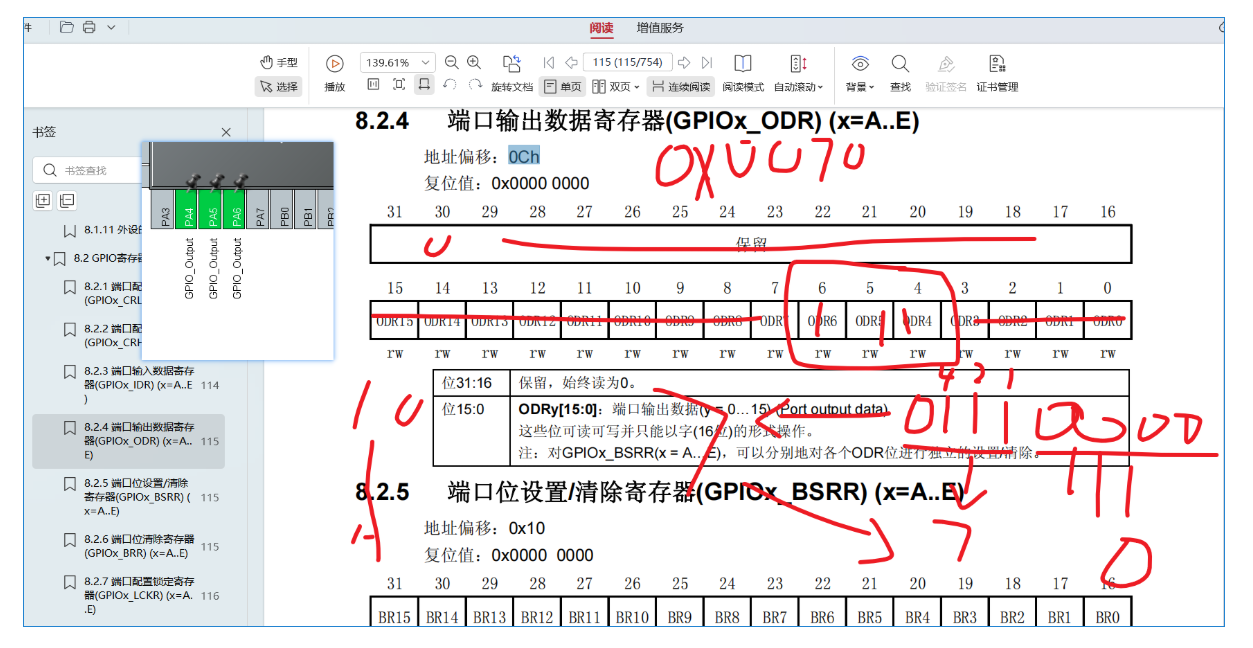

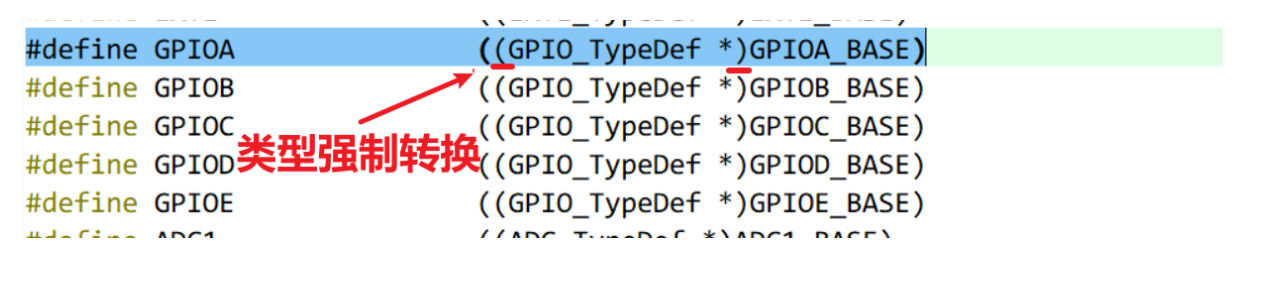

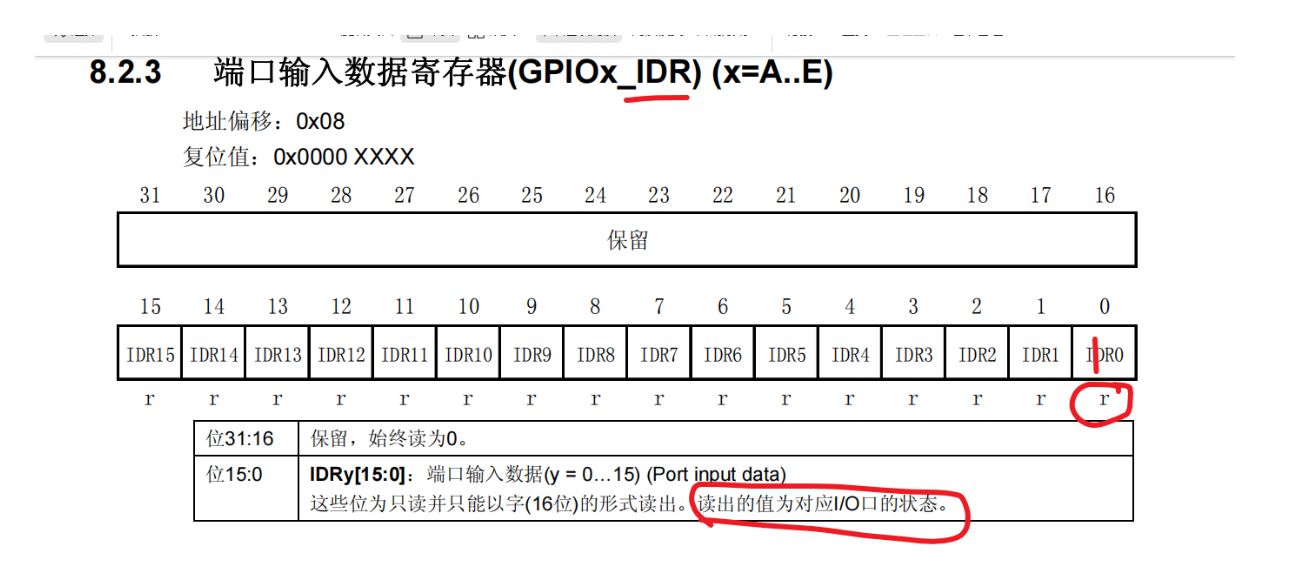

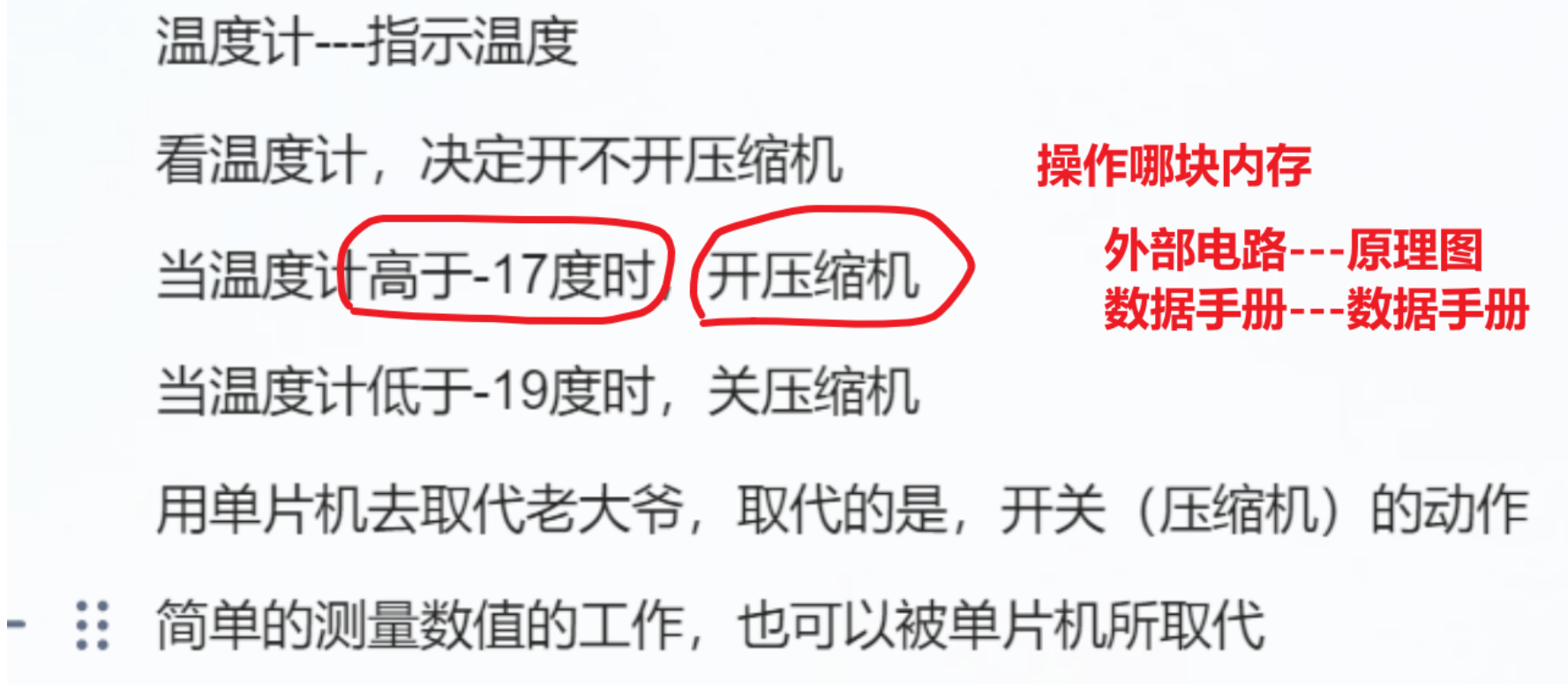

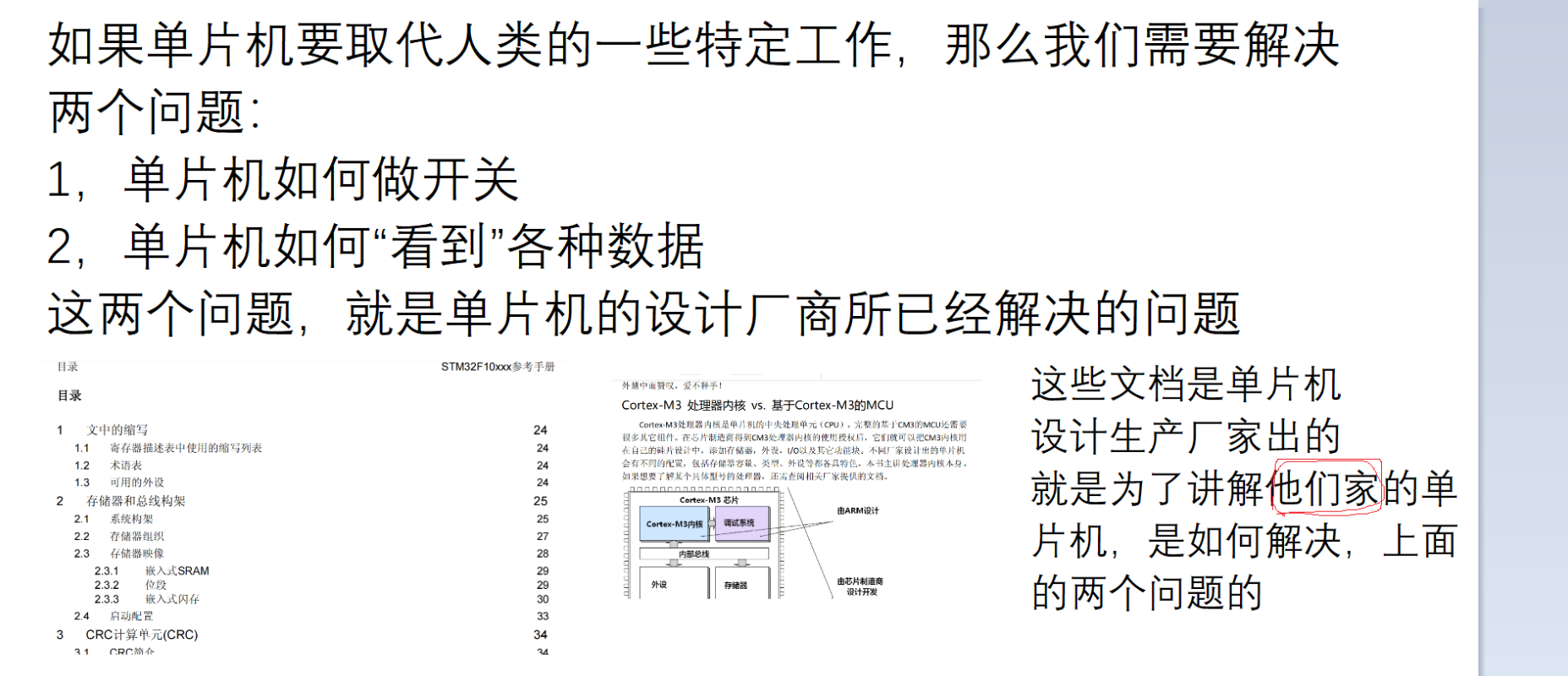

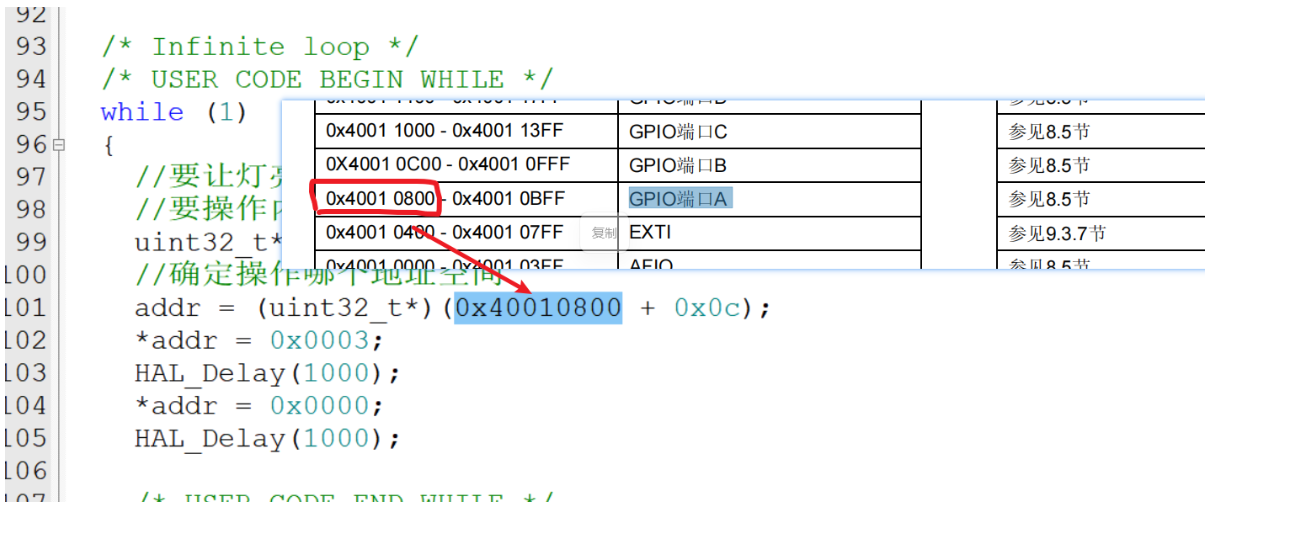

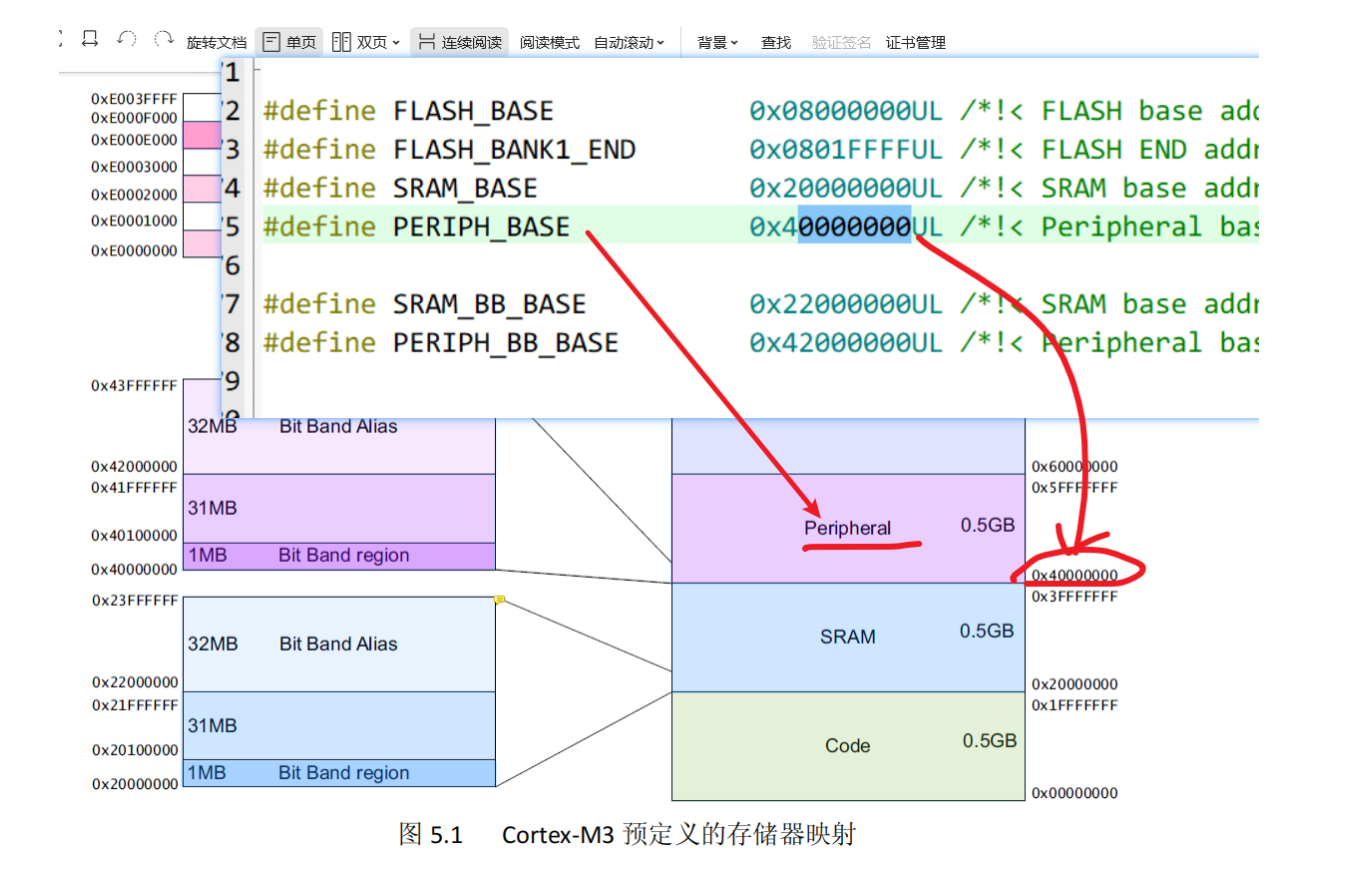

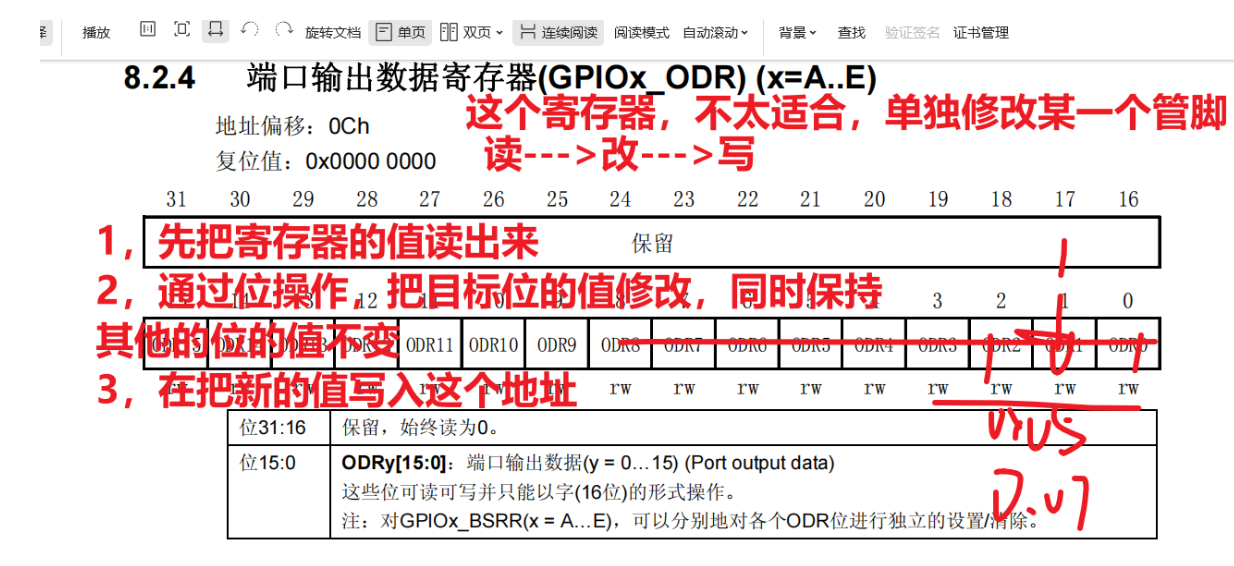

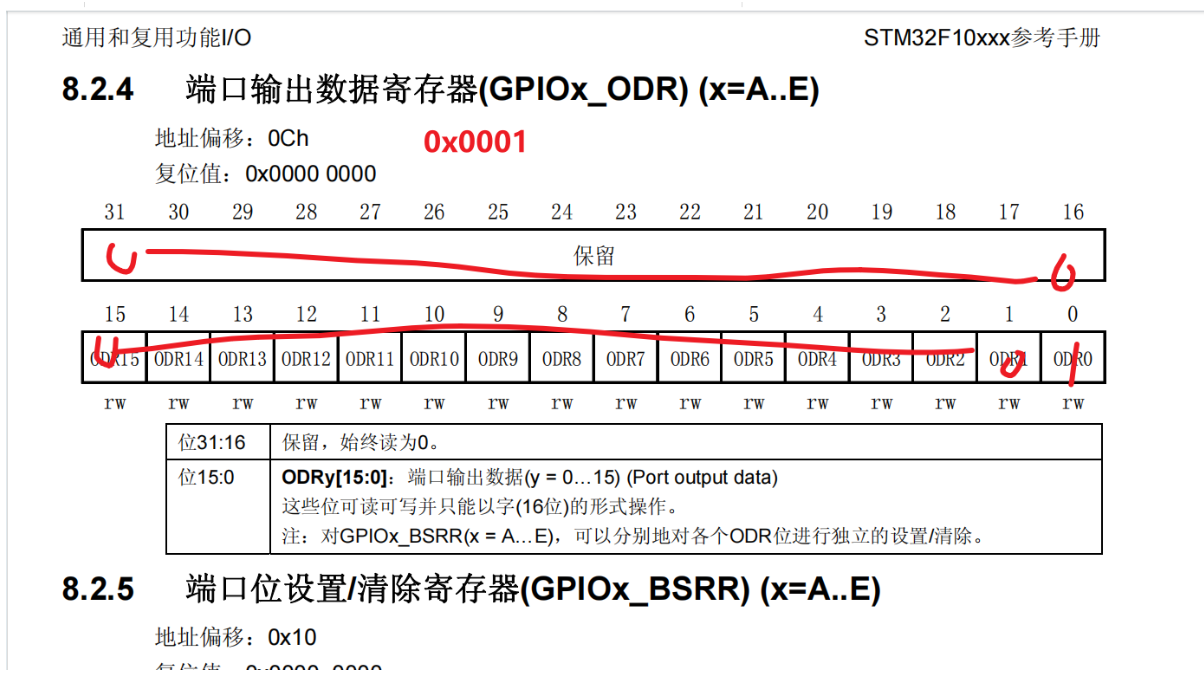

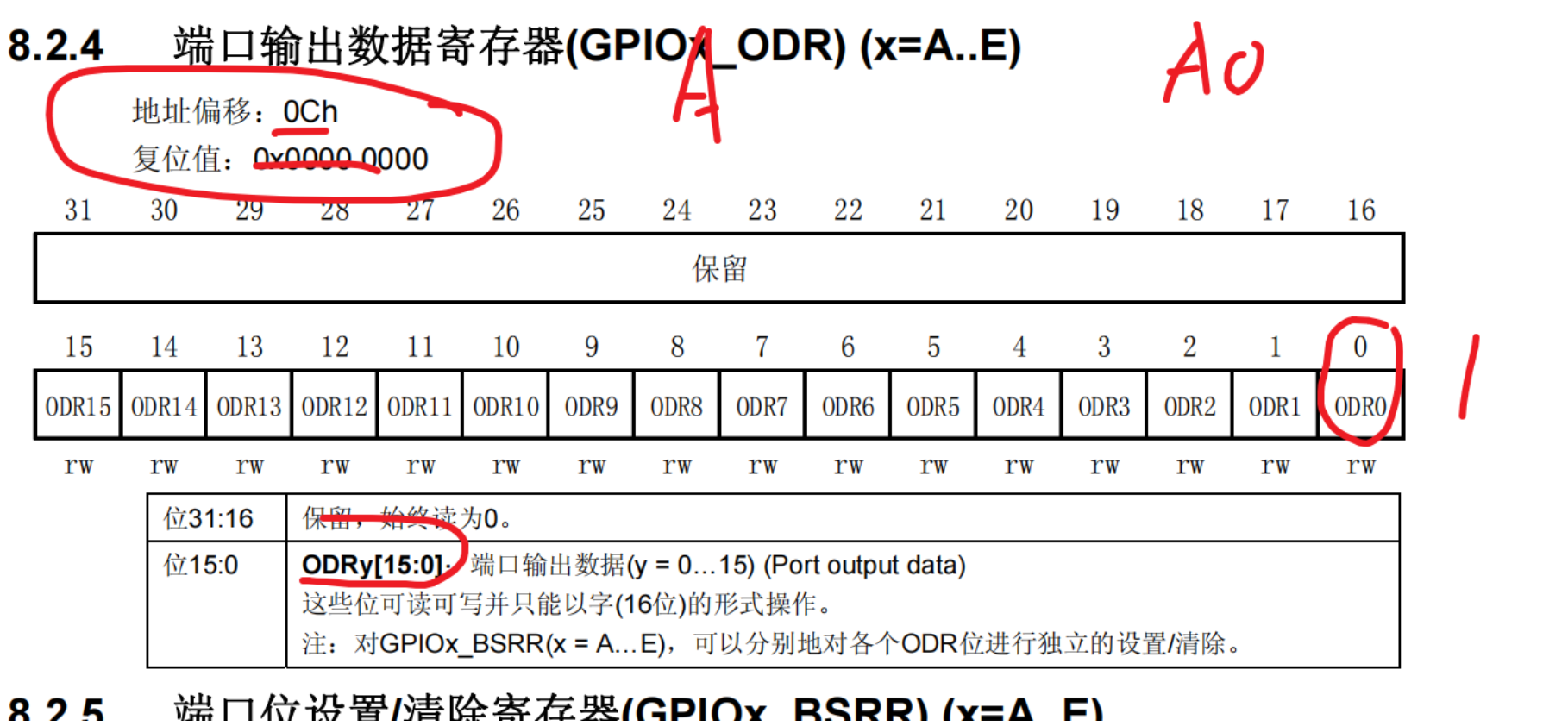

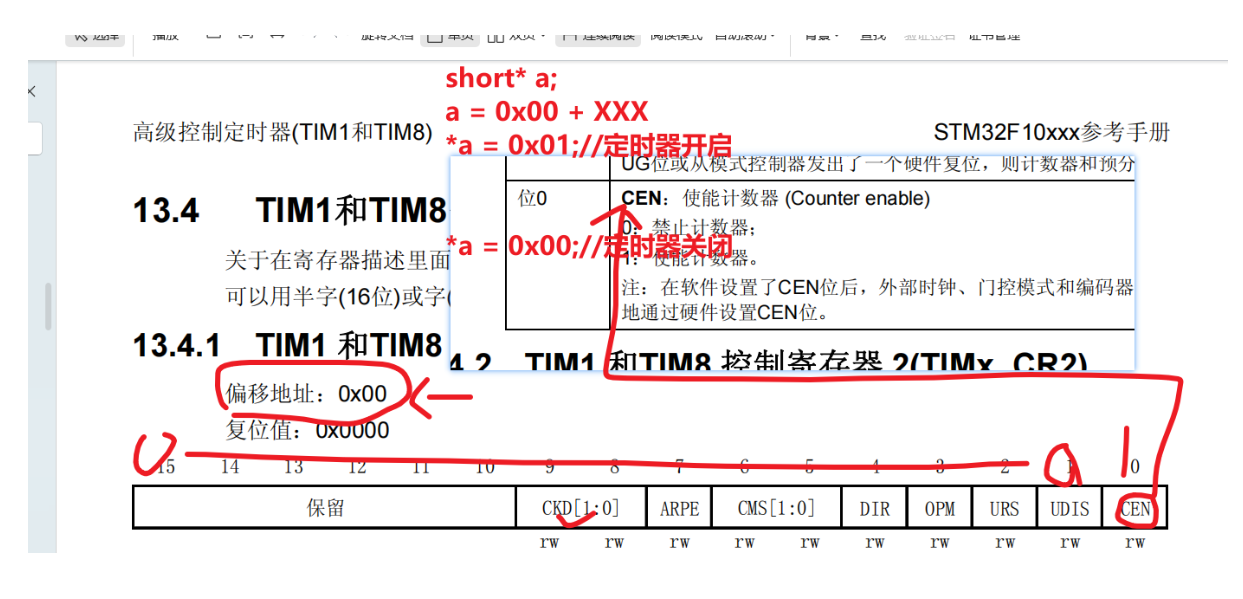

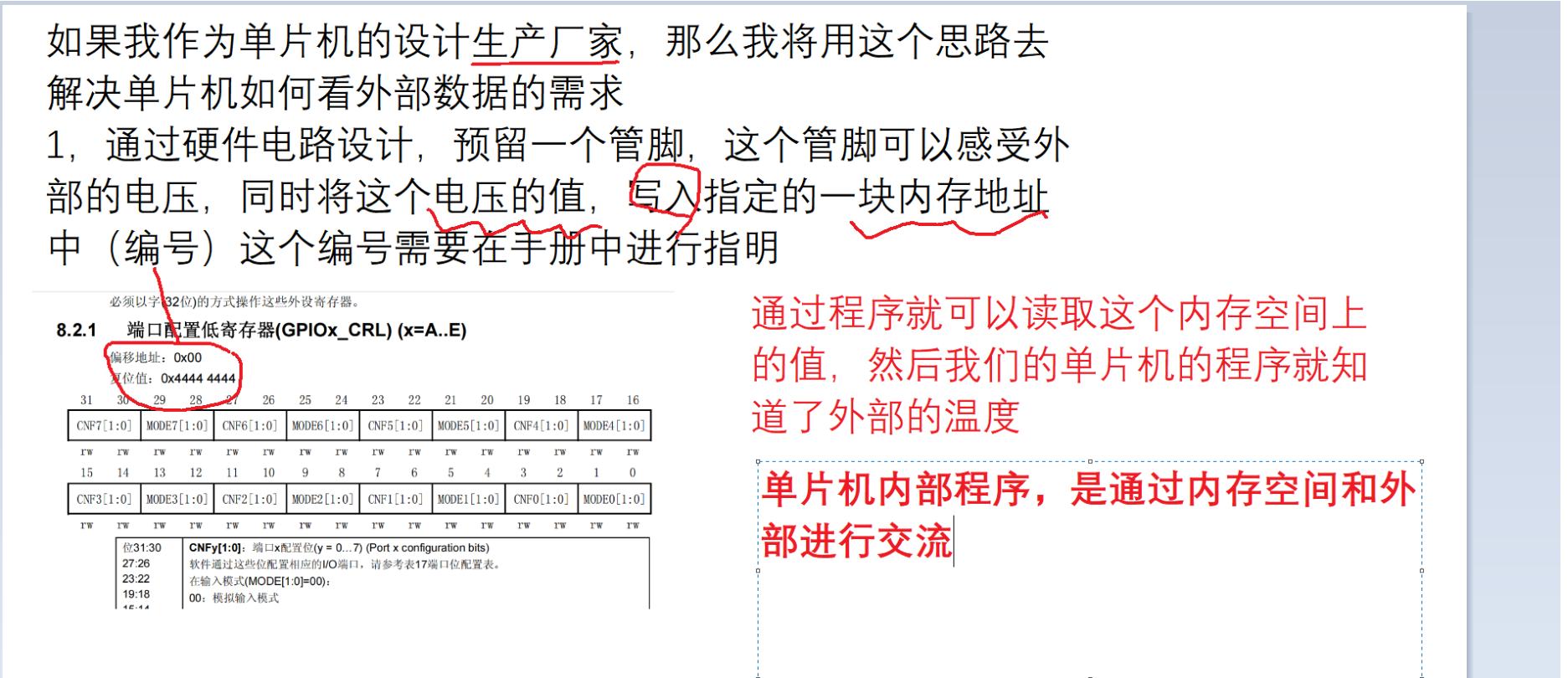

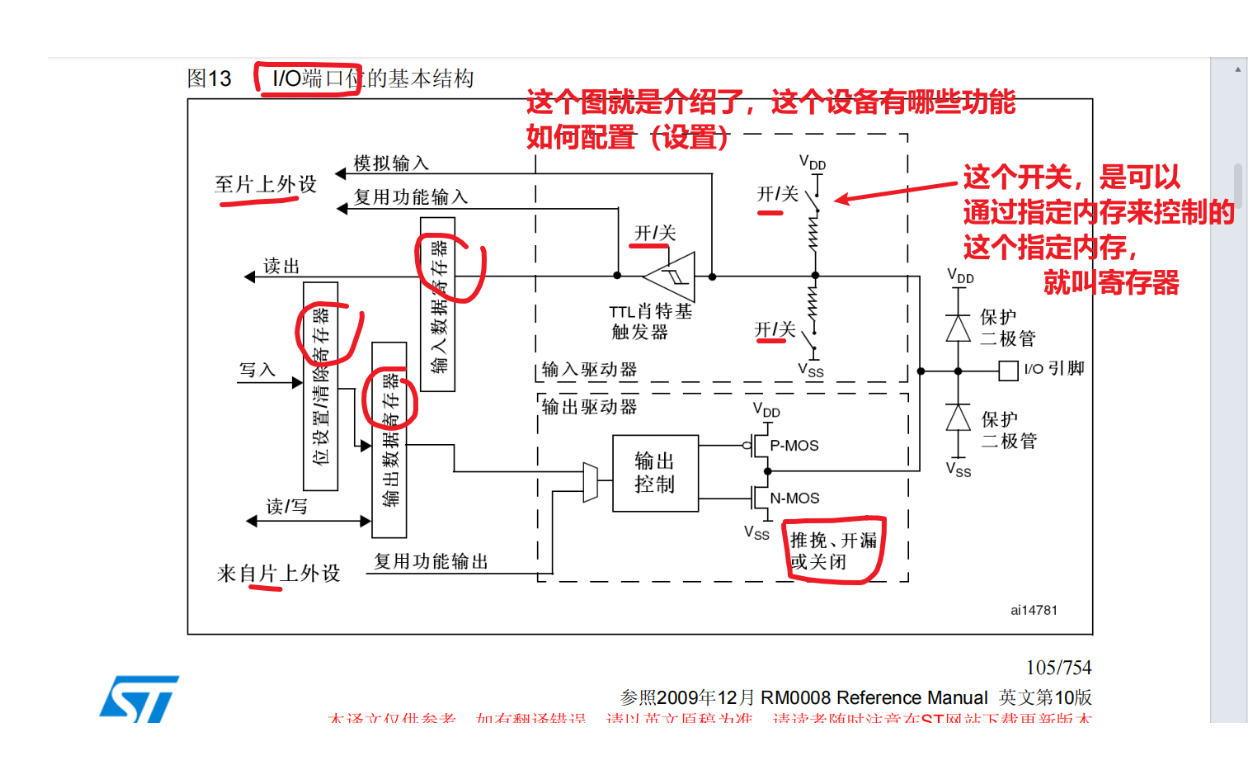

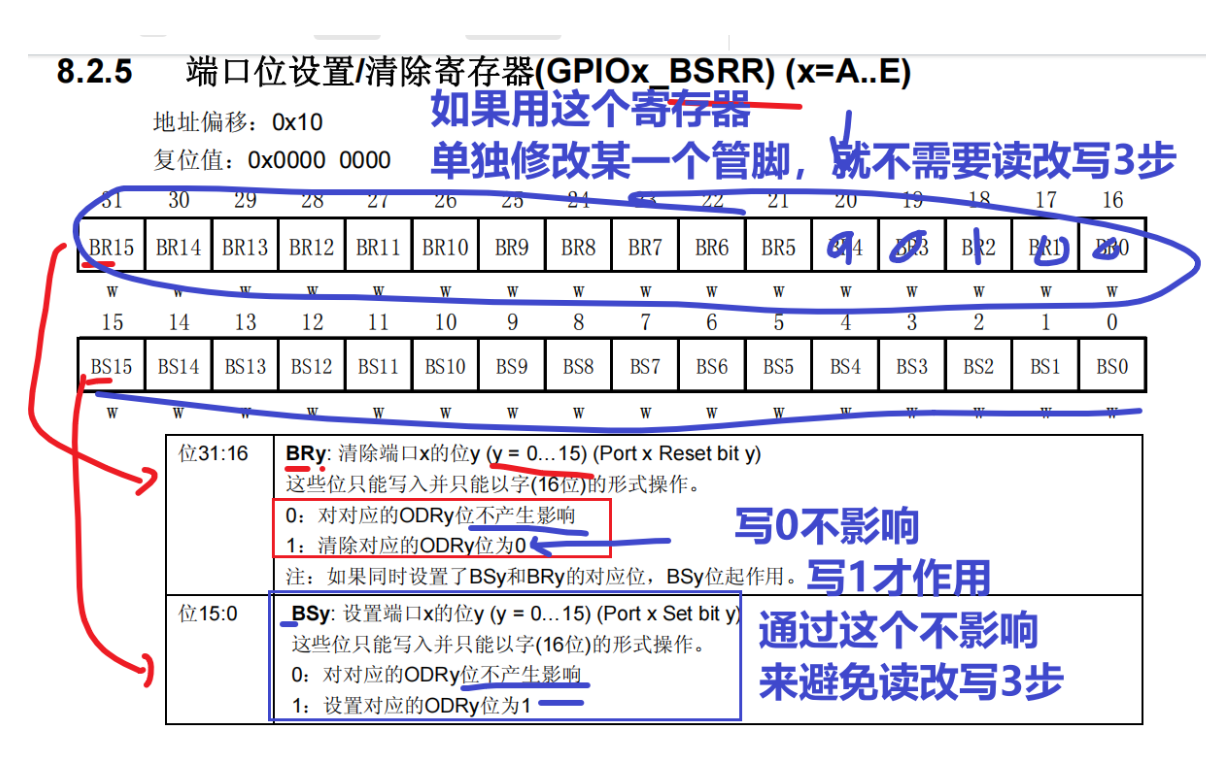

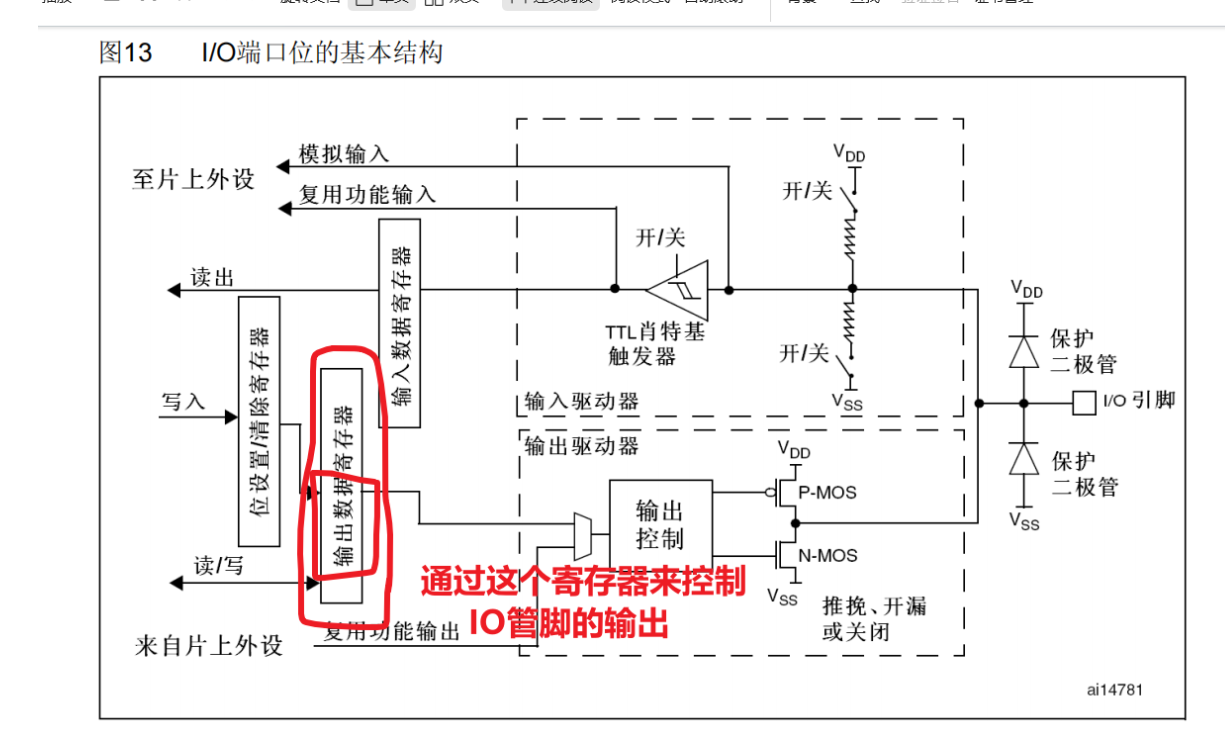

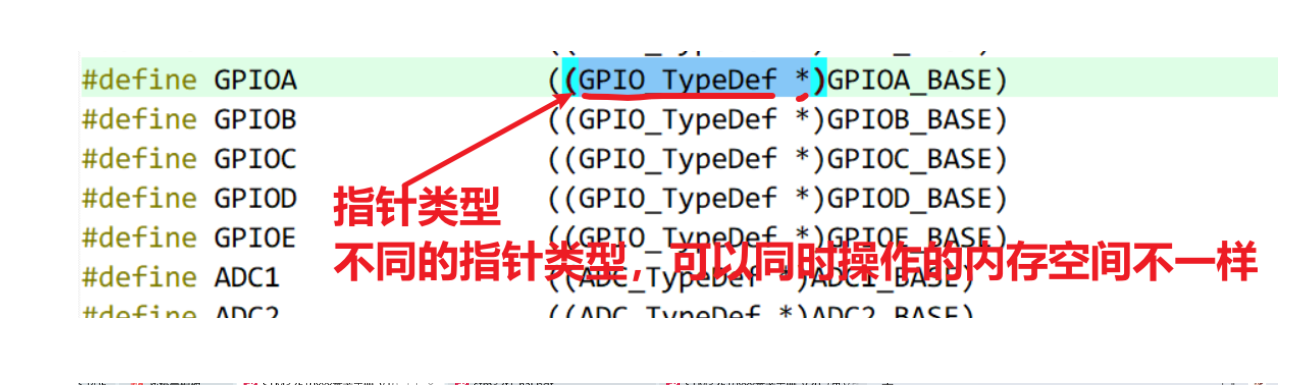

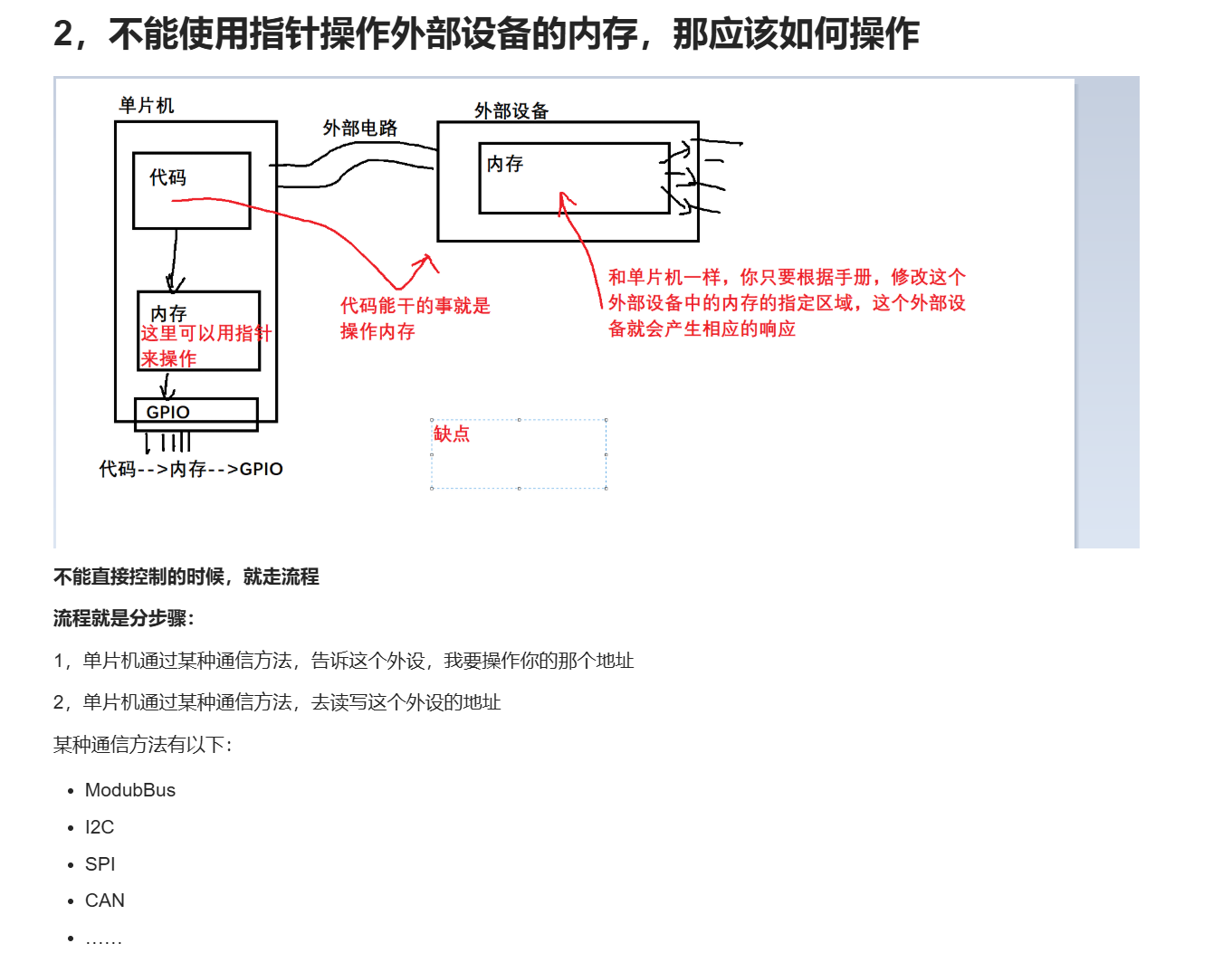

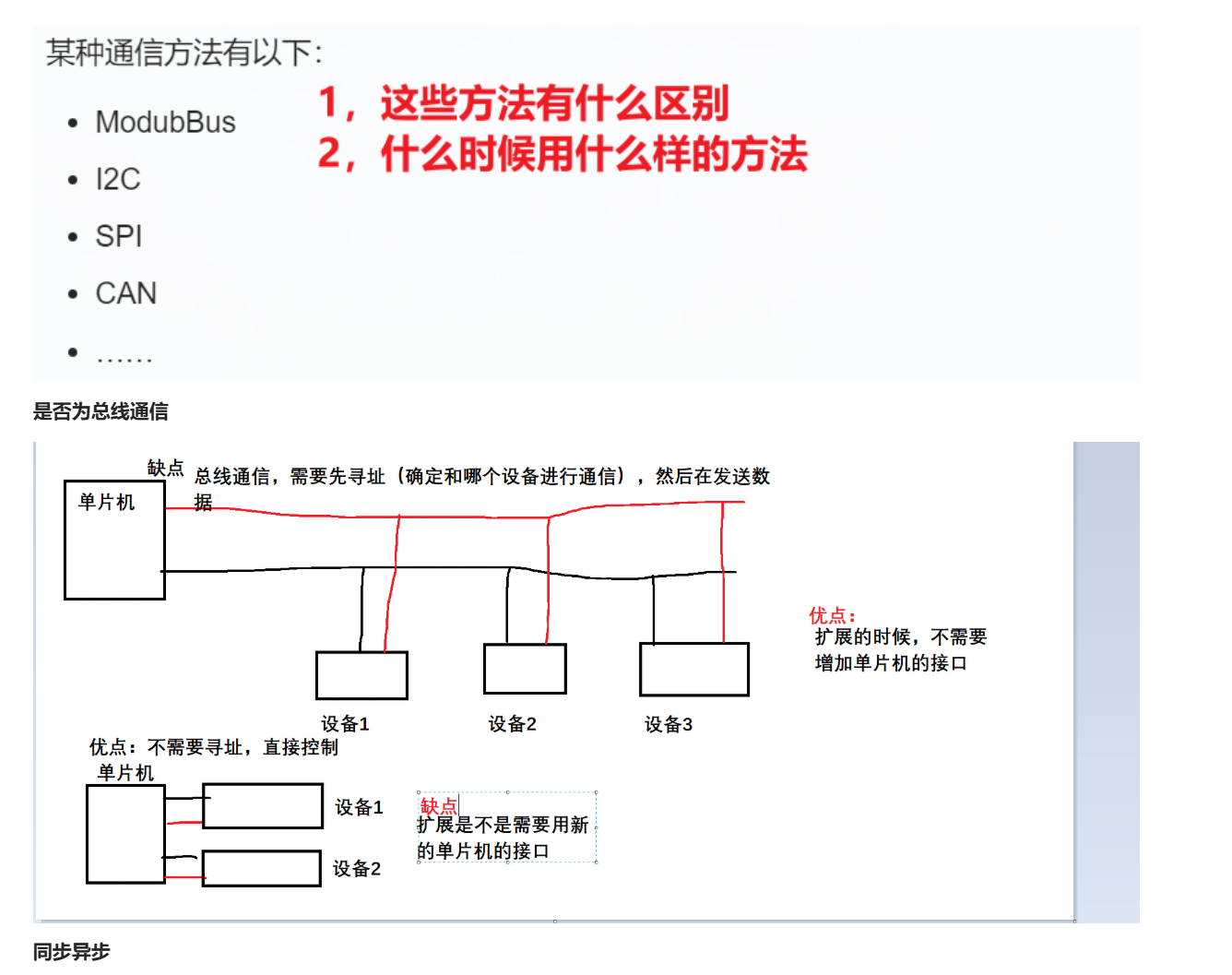

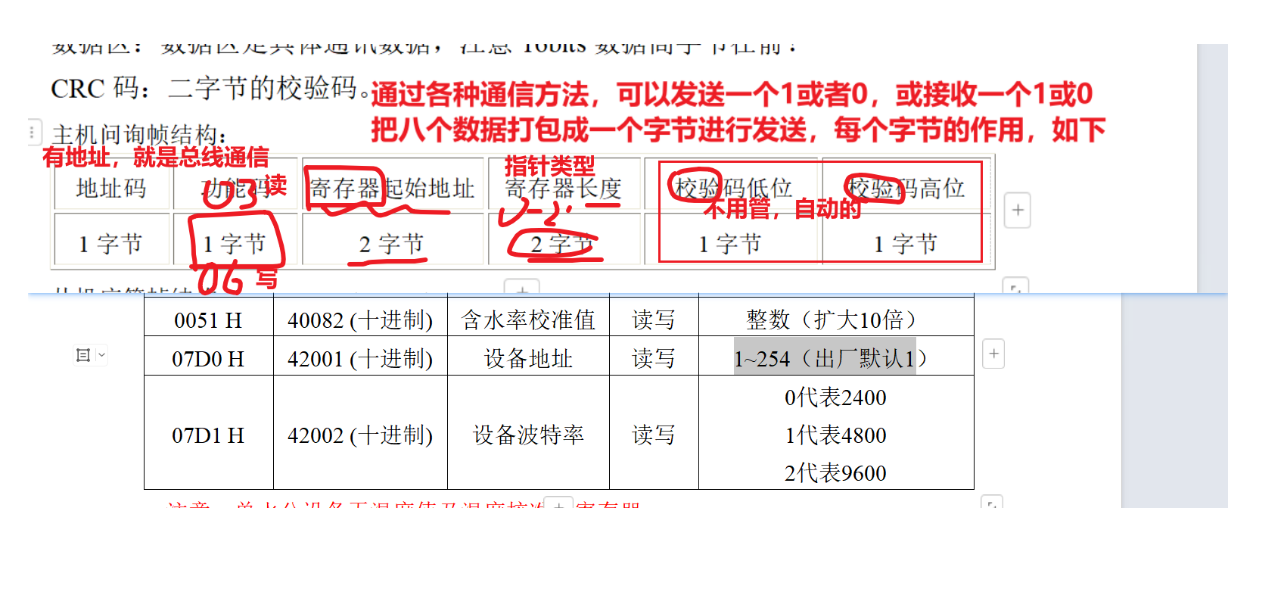

三、为了完成那块功能，操作那块内存

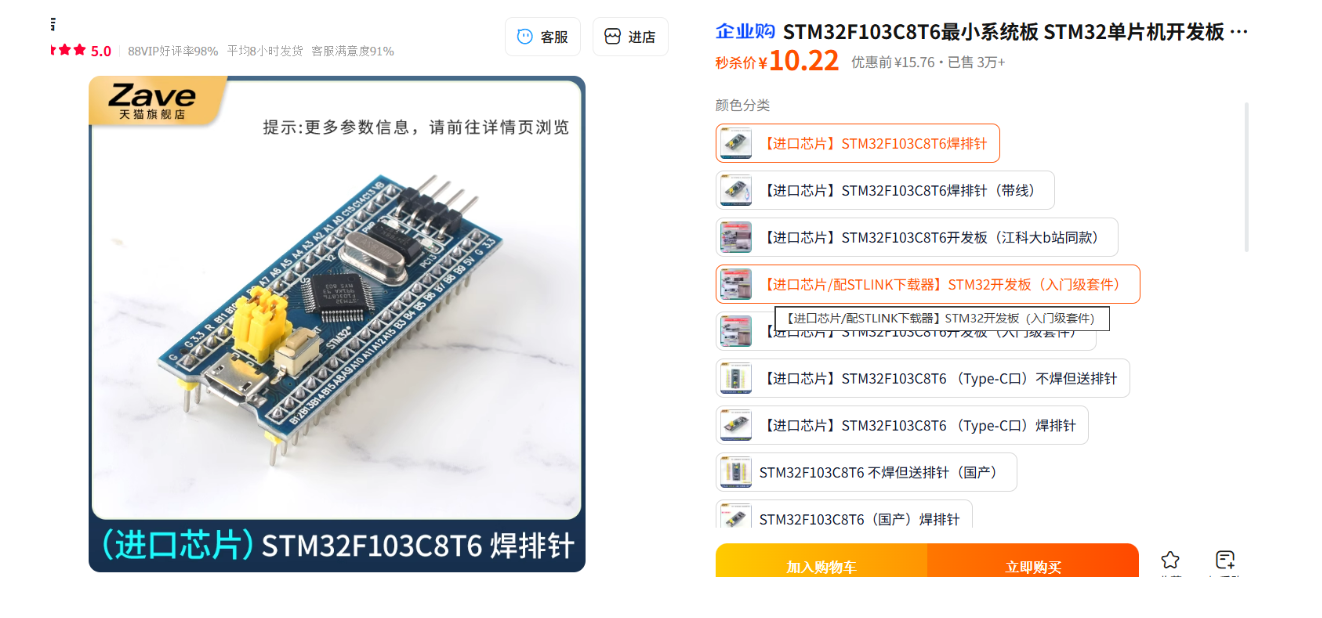

四、实验步骤

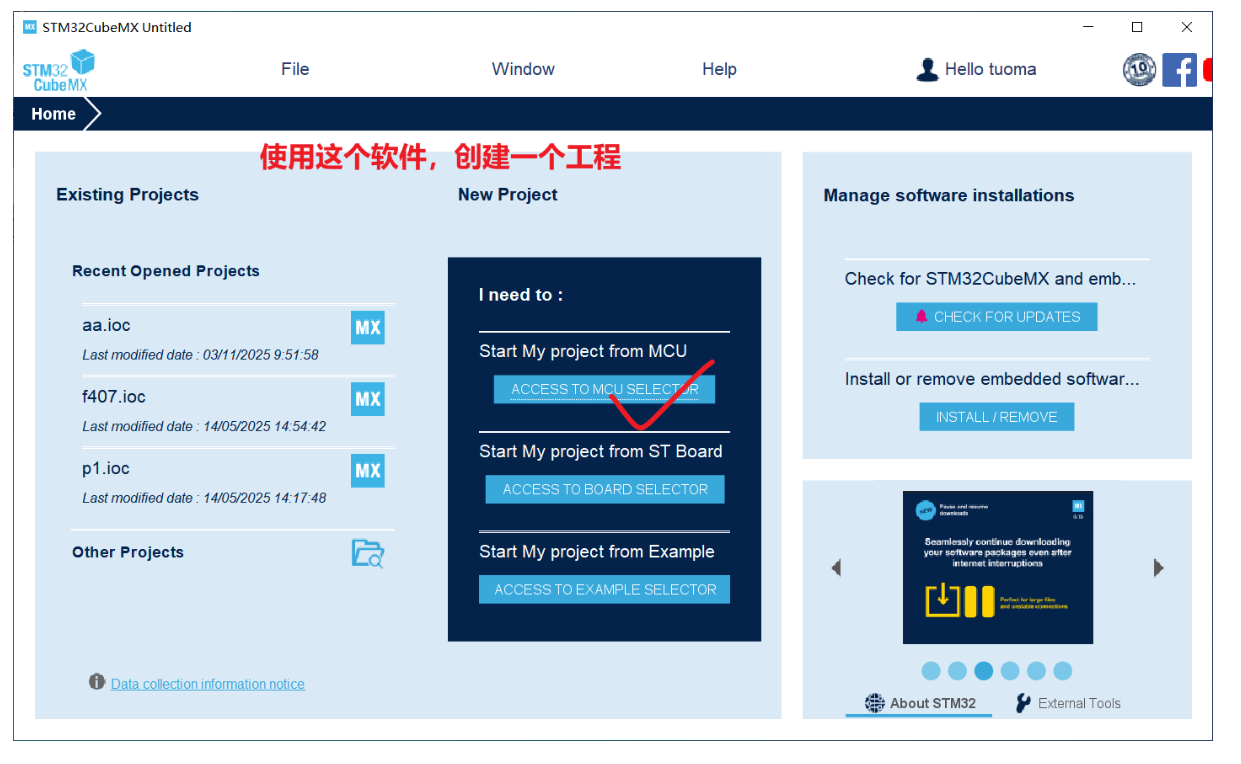

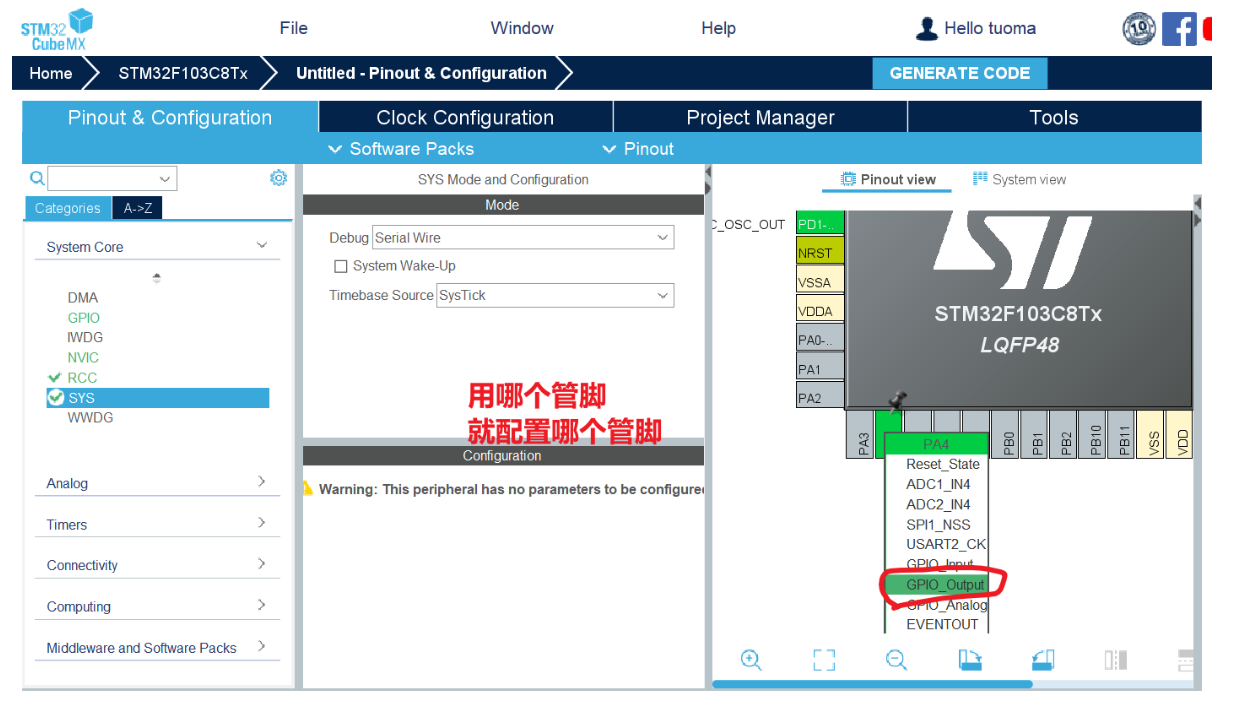

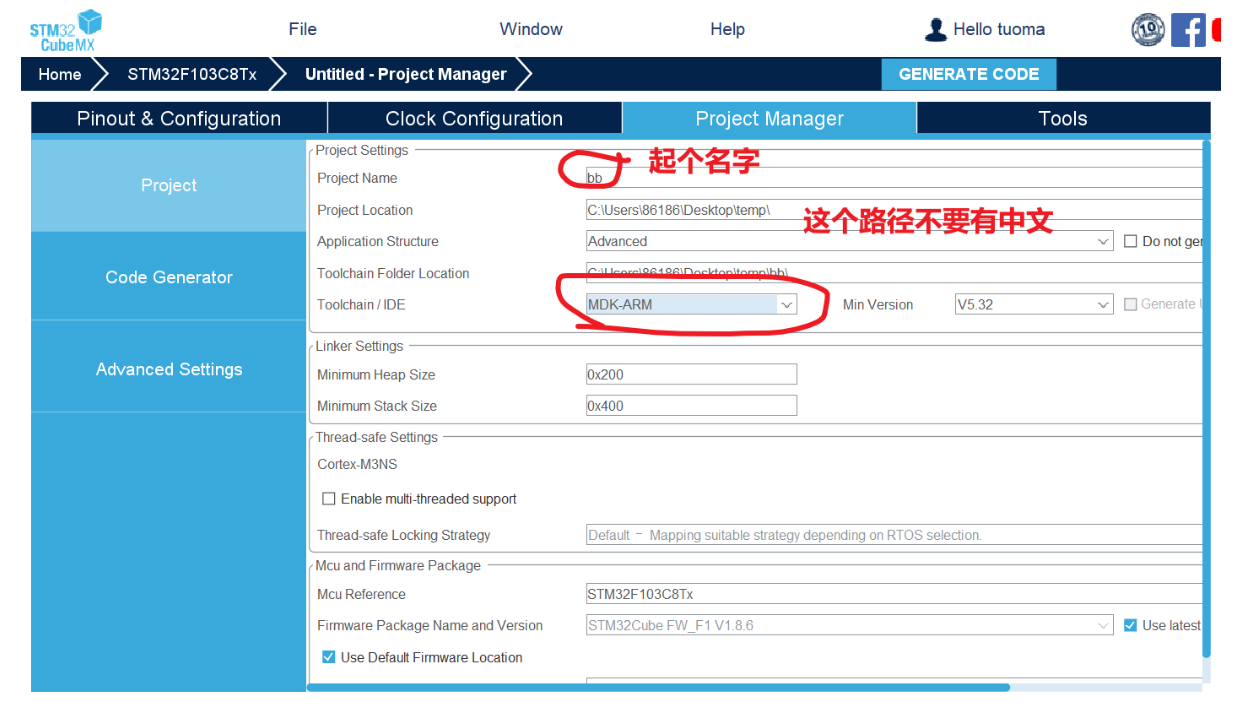

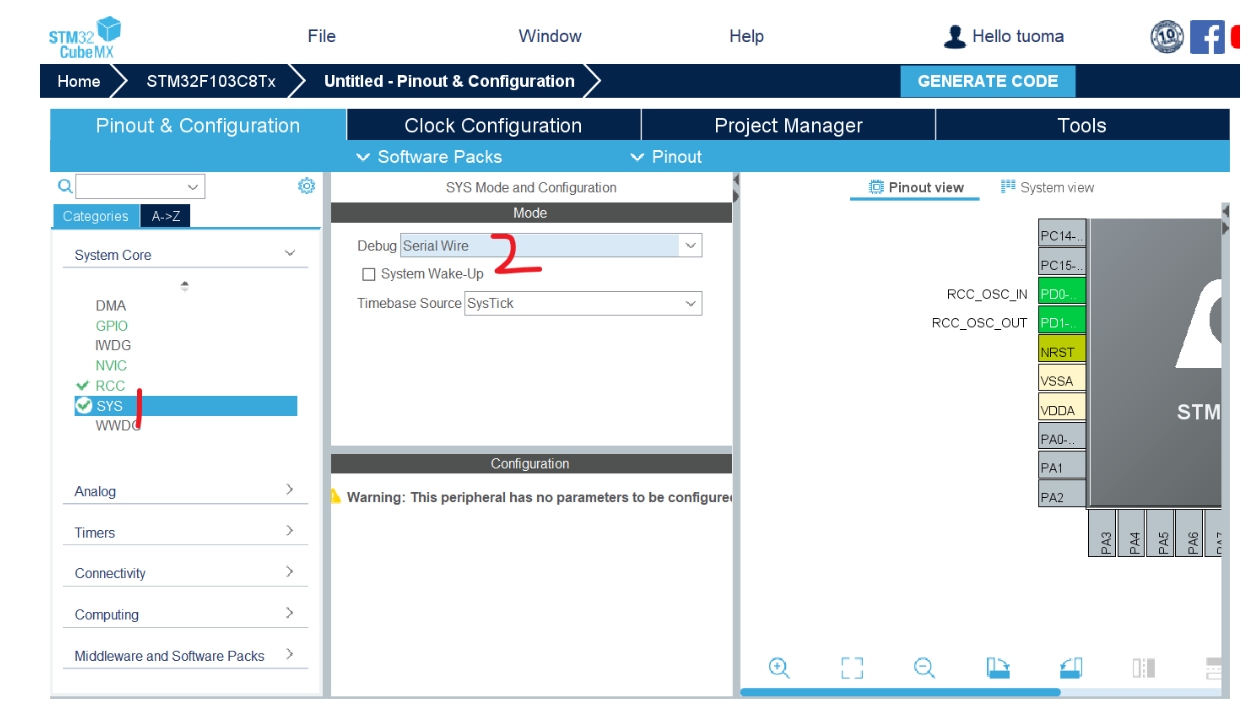

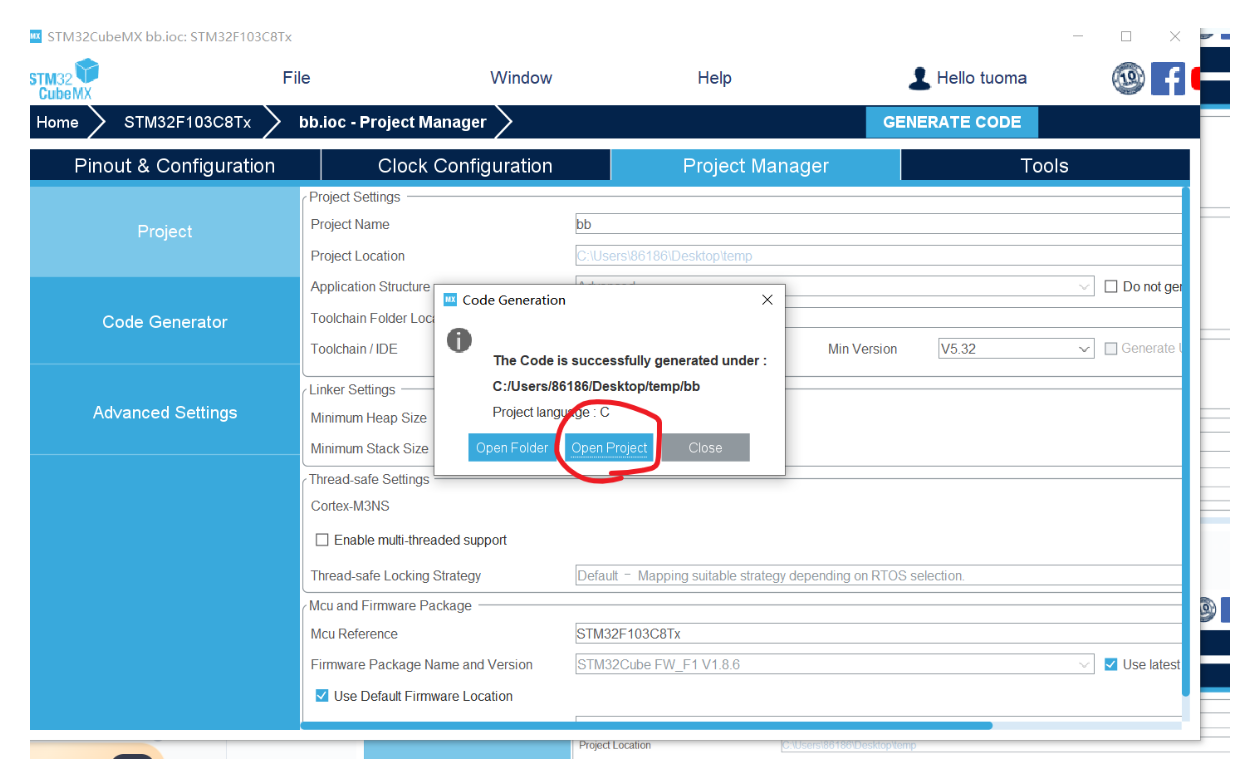

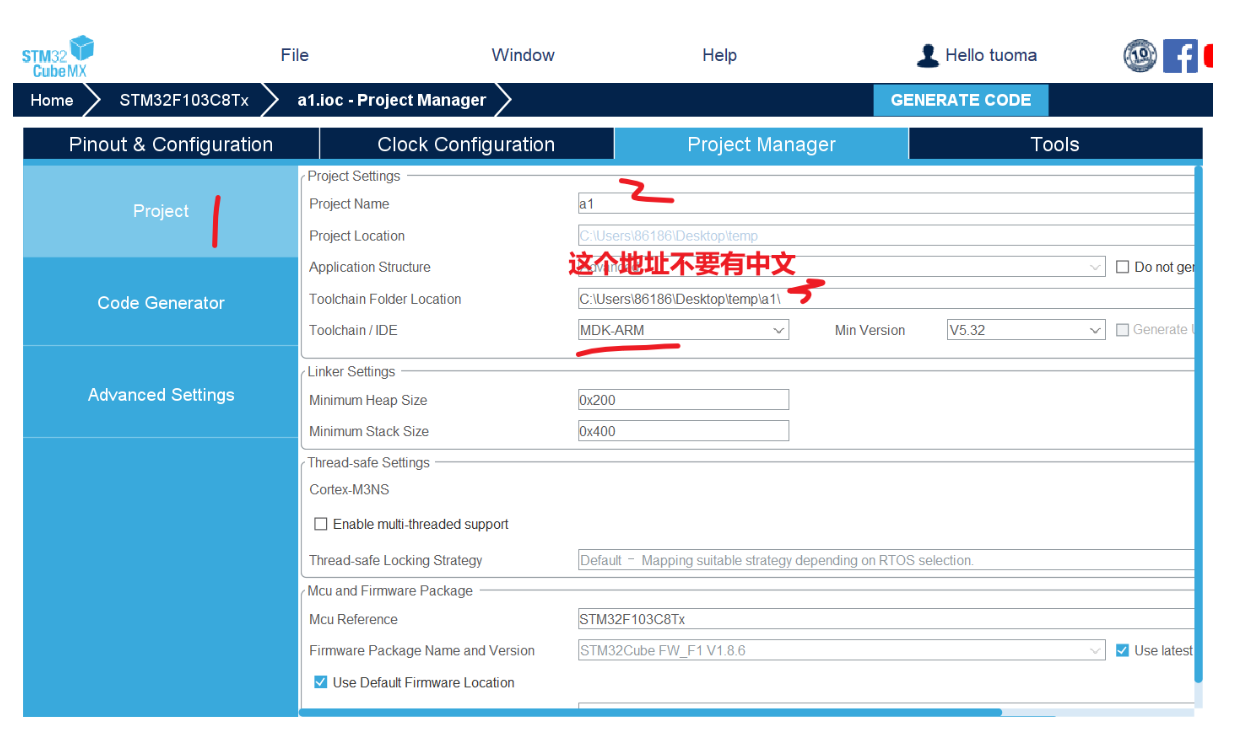

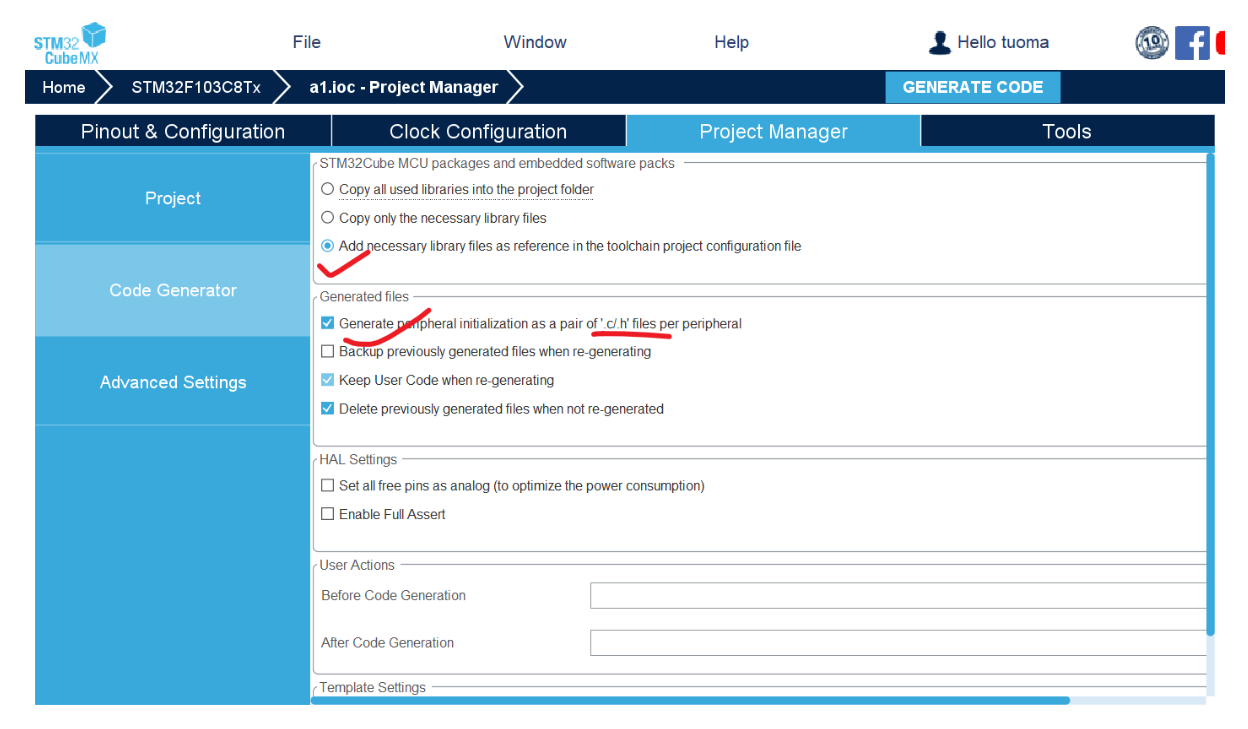

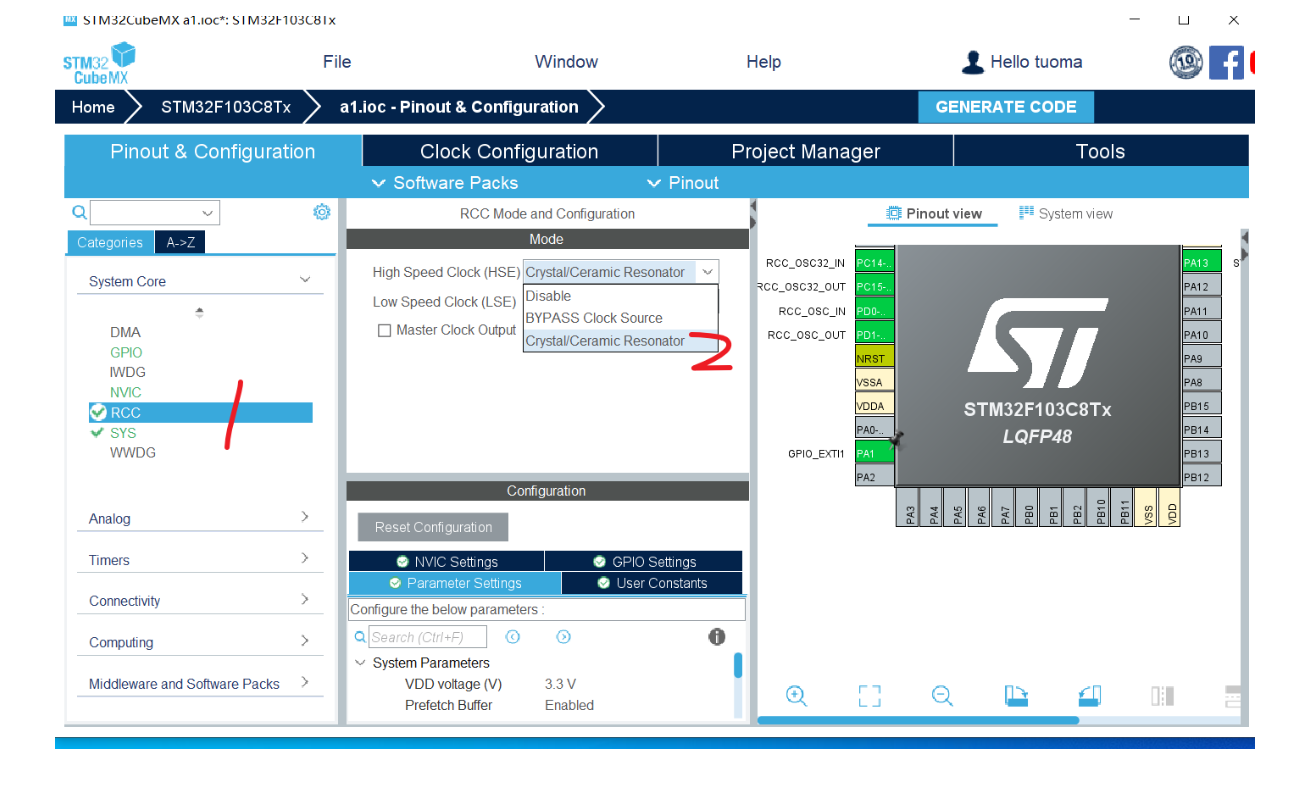

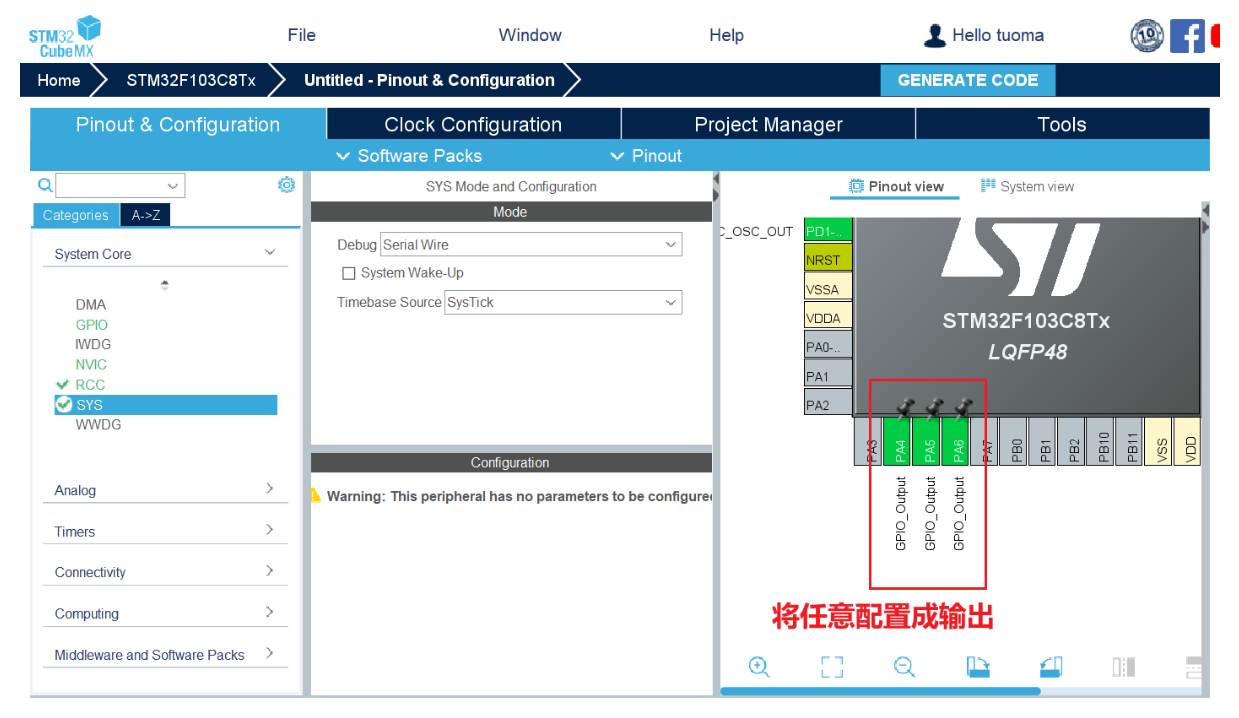

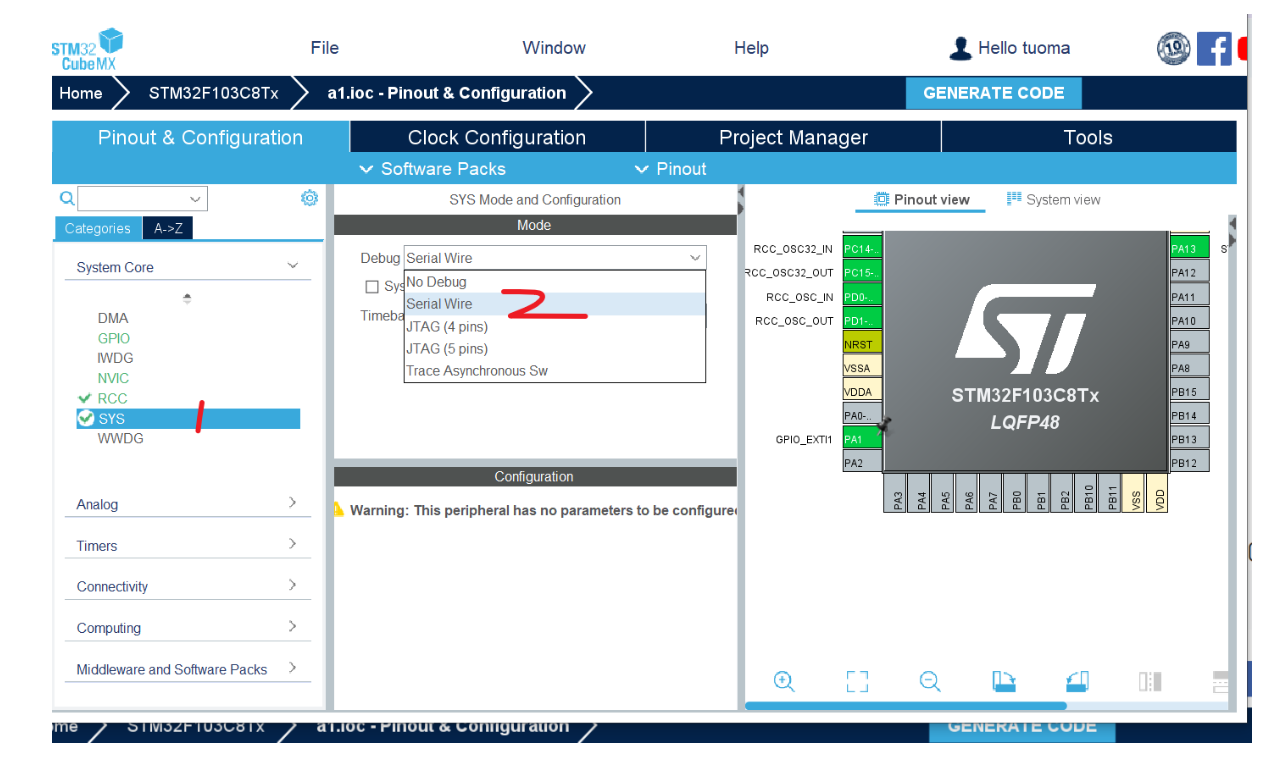

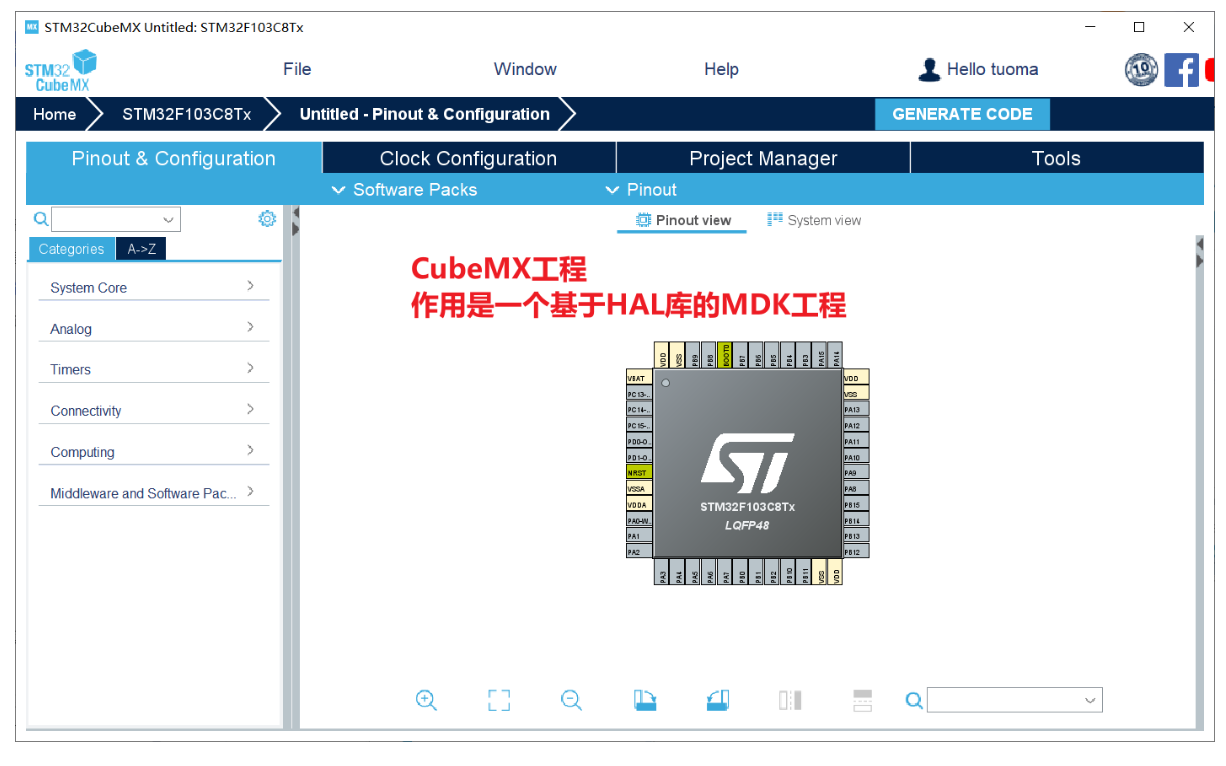

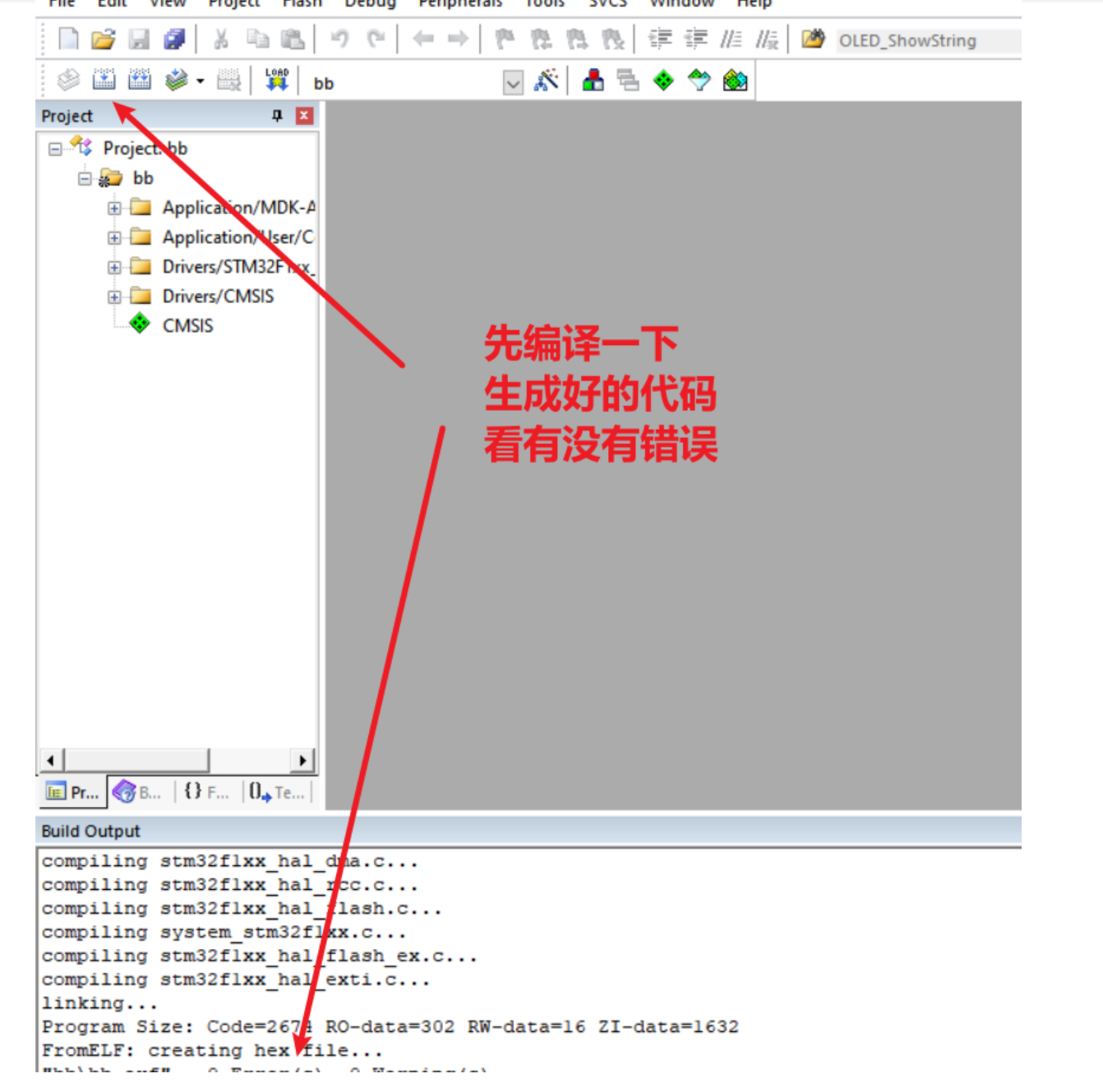

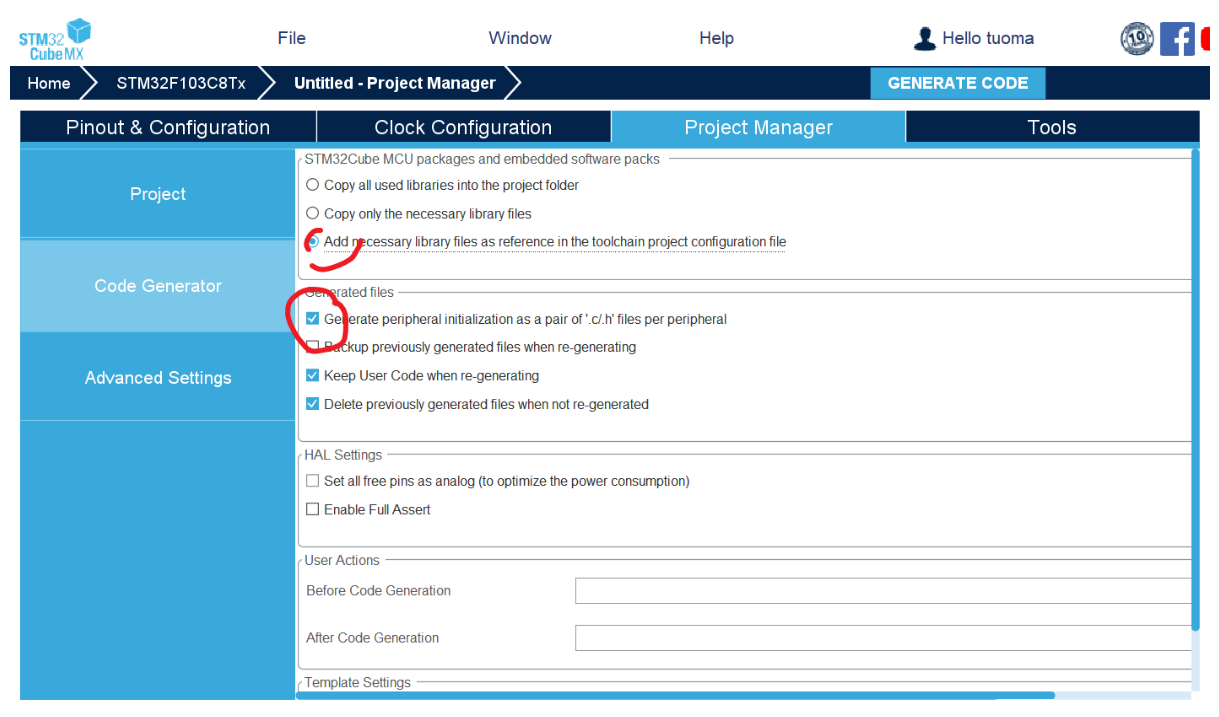

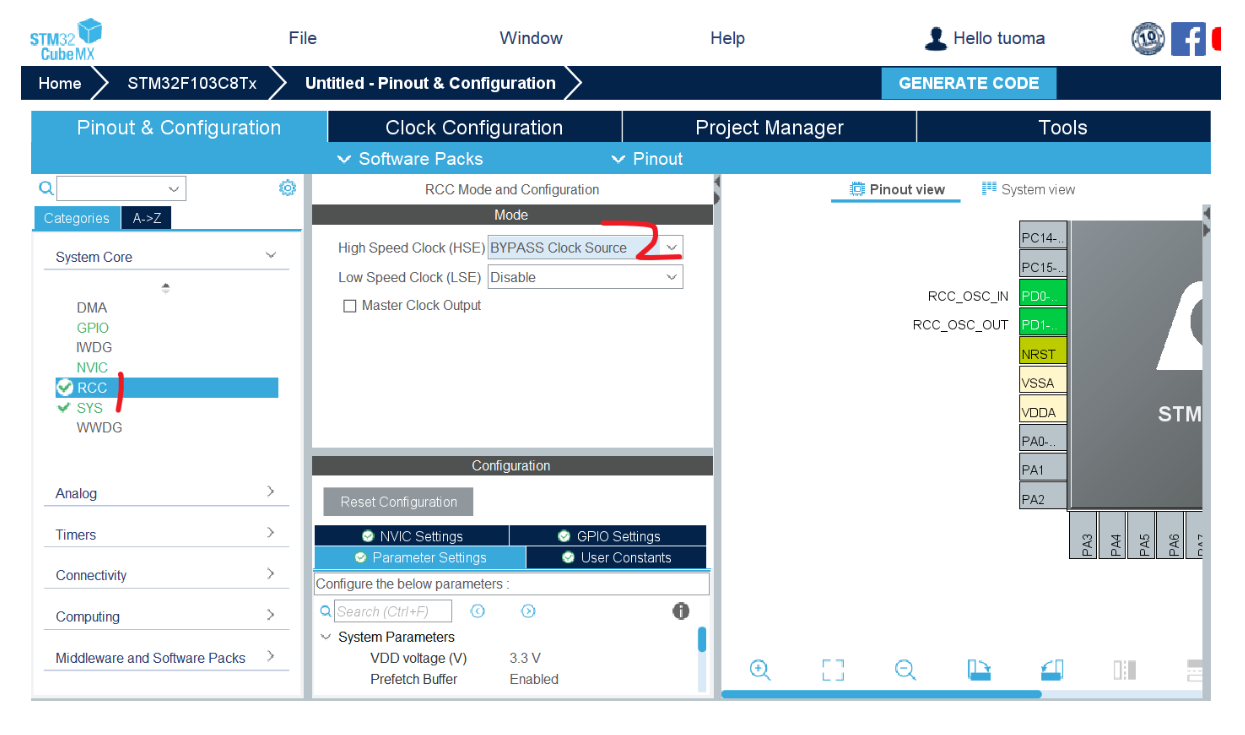

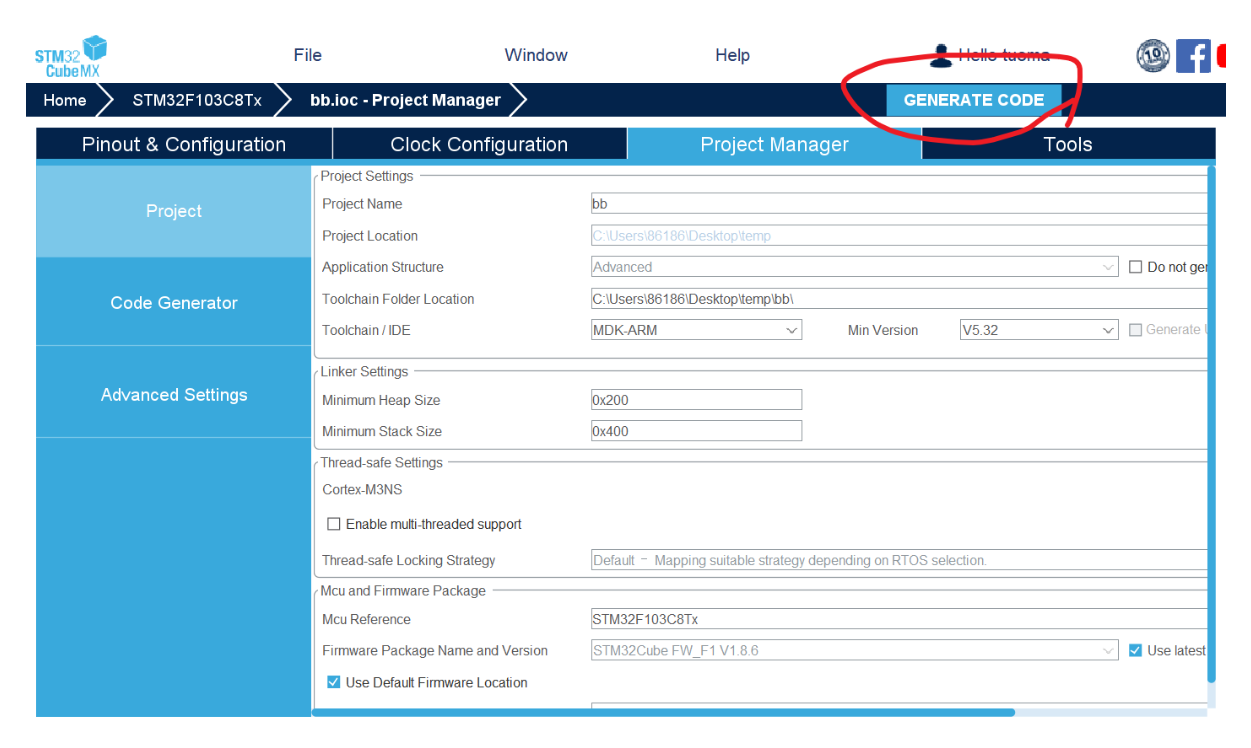

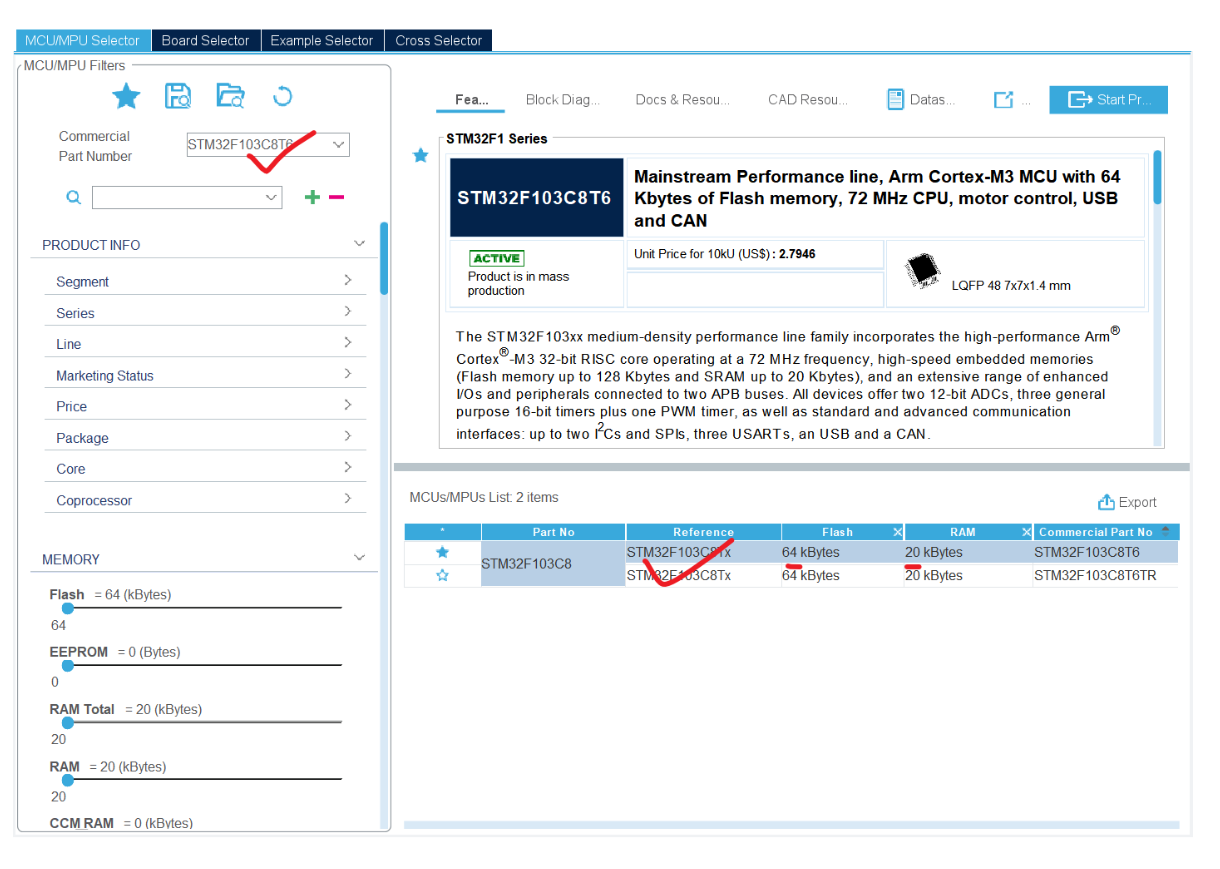

4.1建立工程

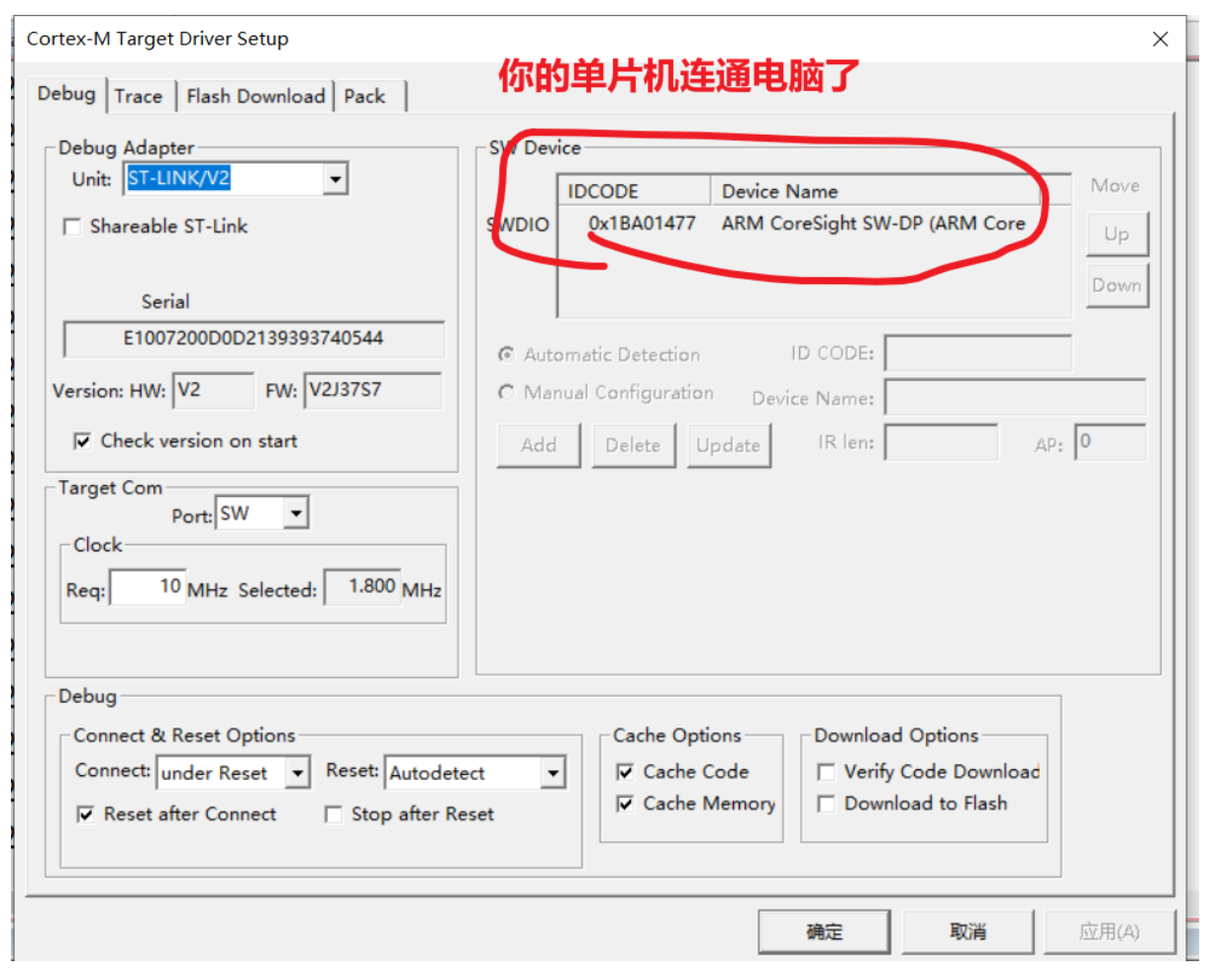

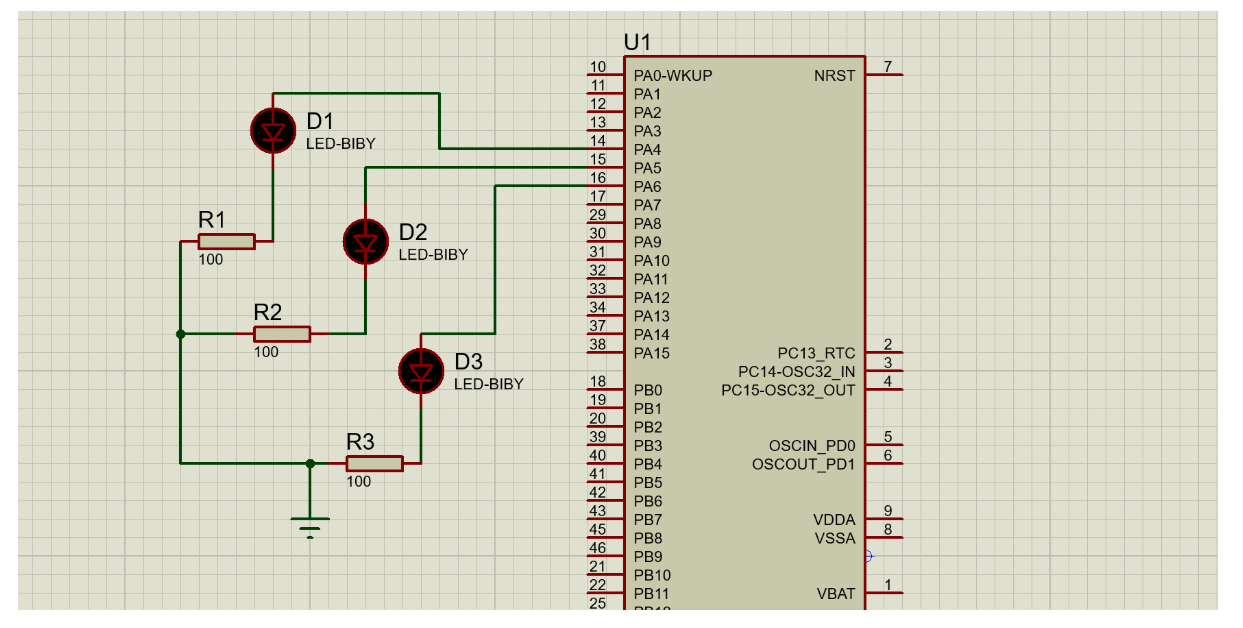

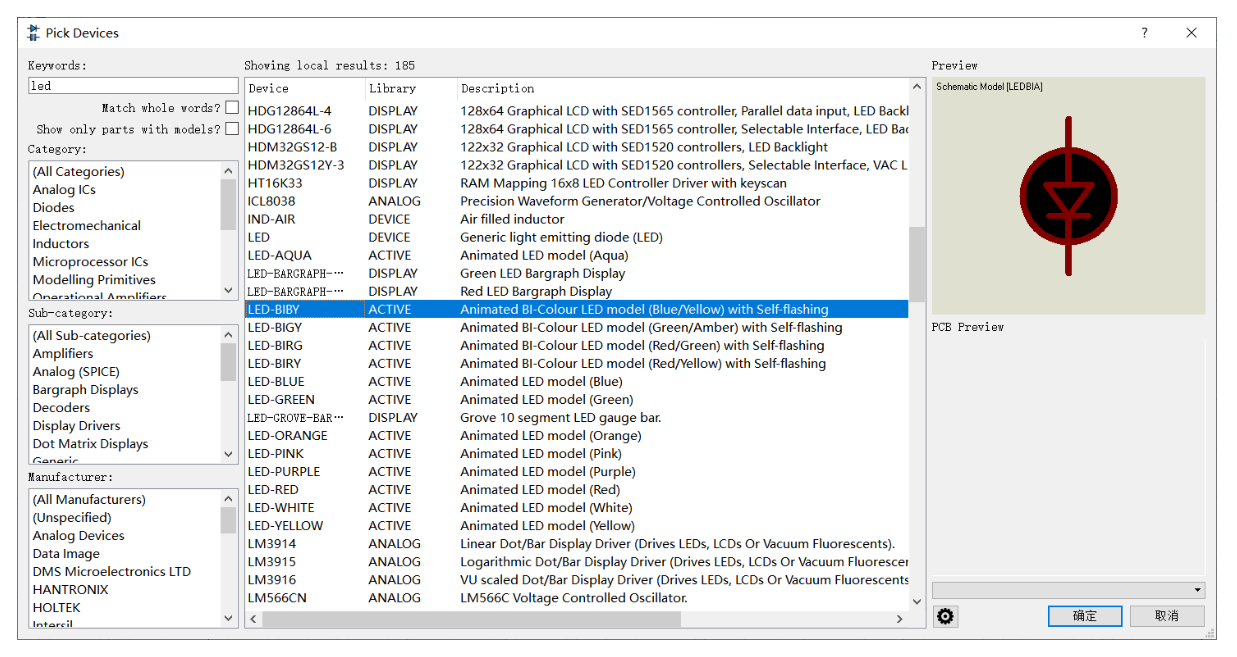

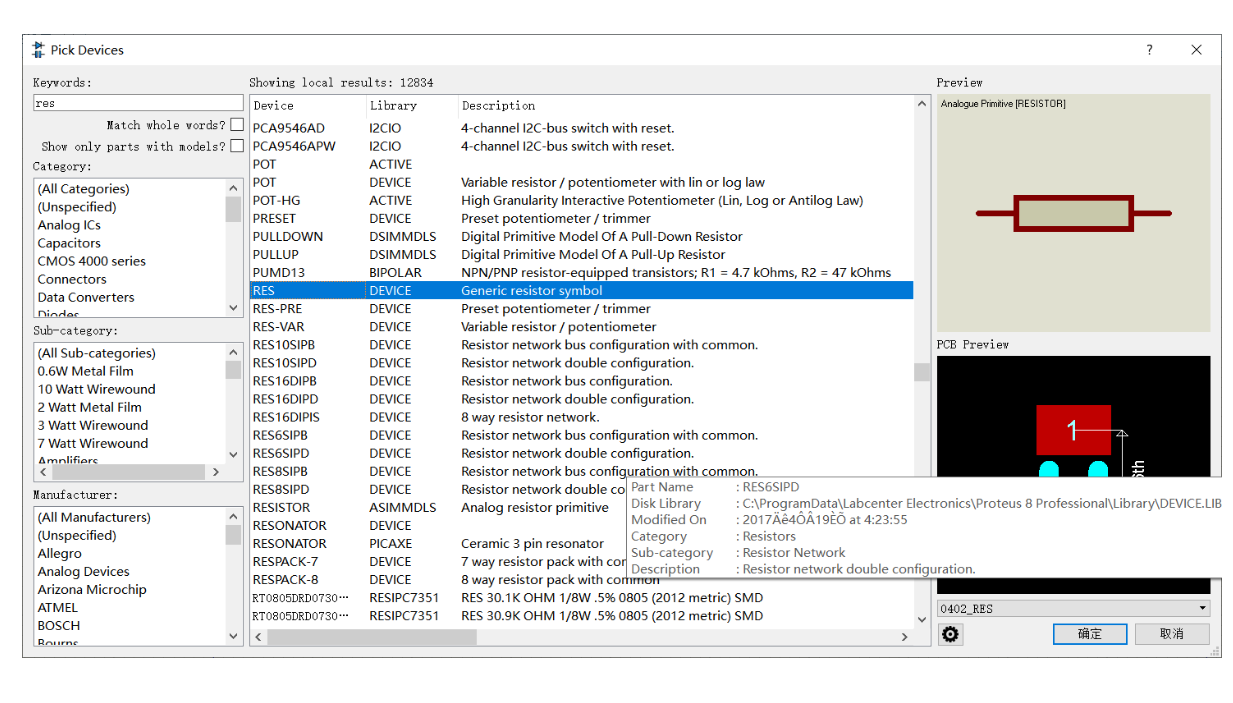

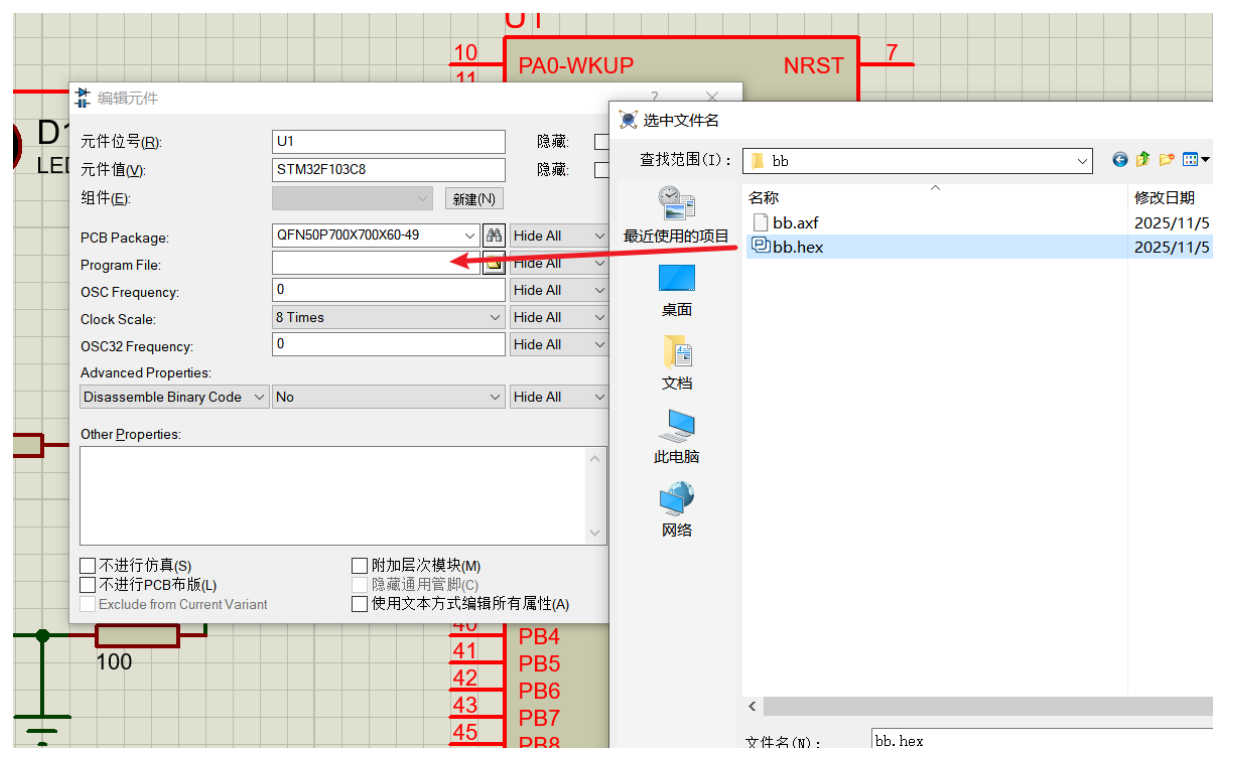

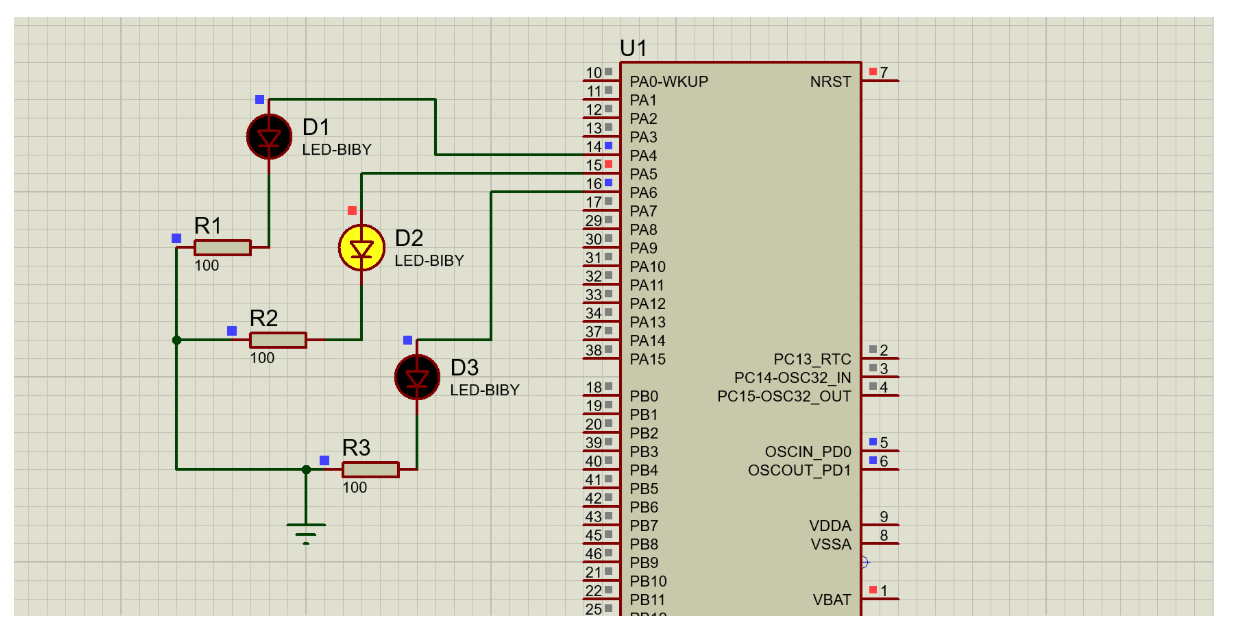

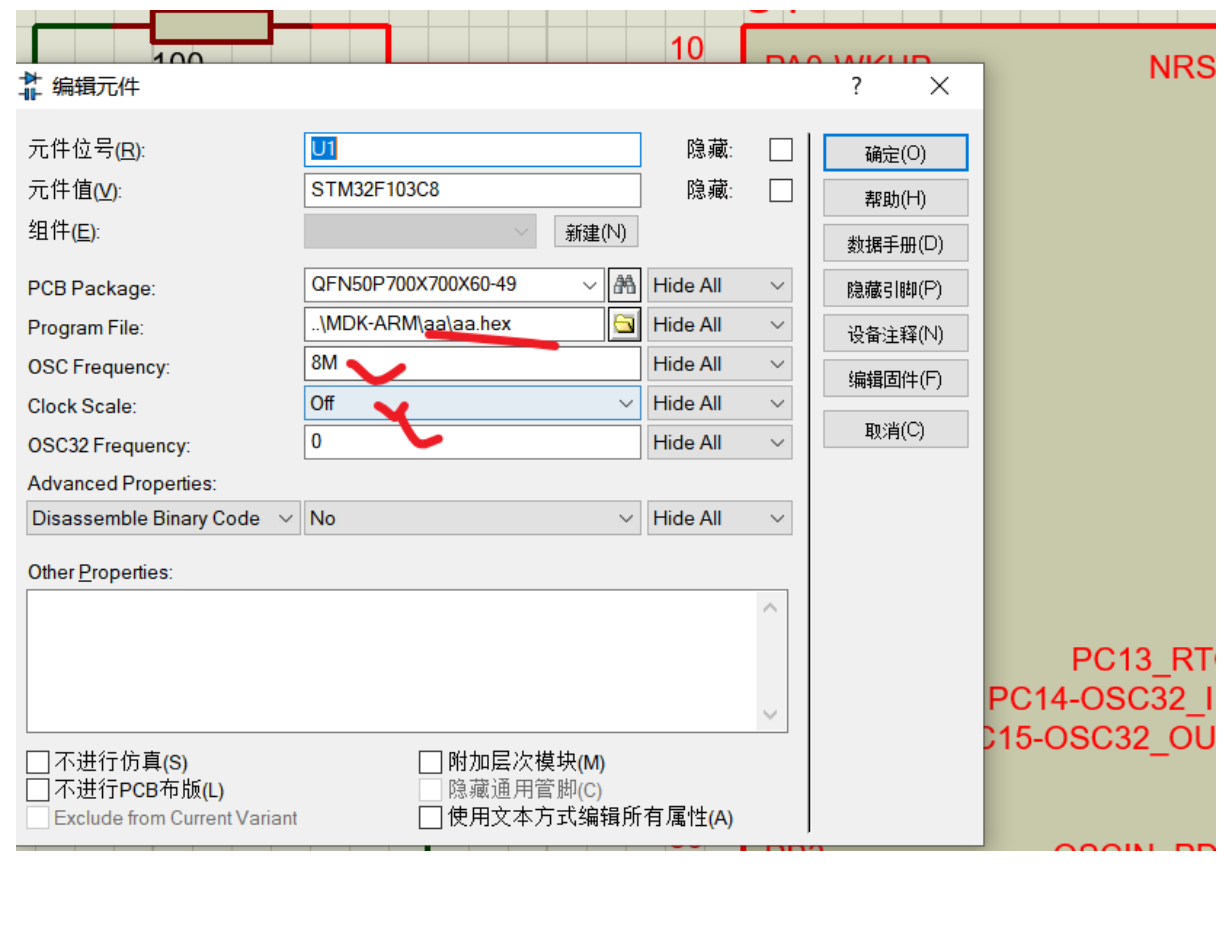

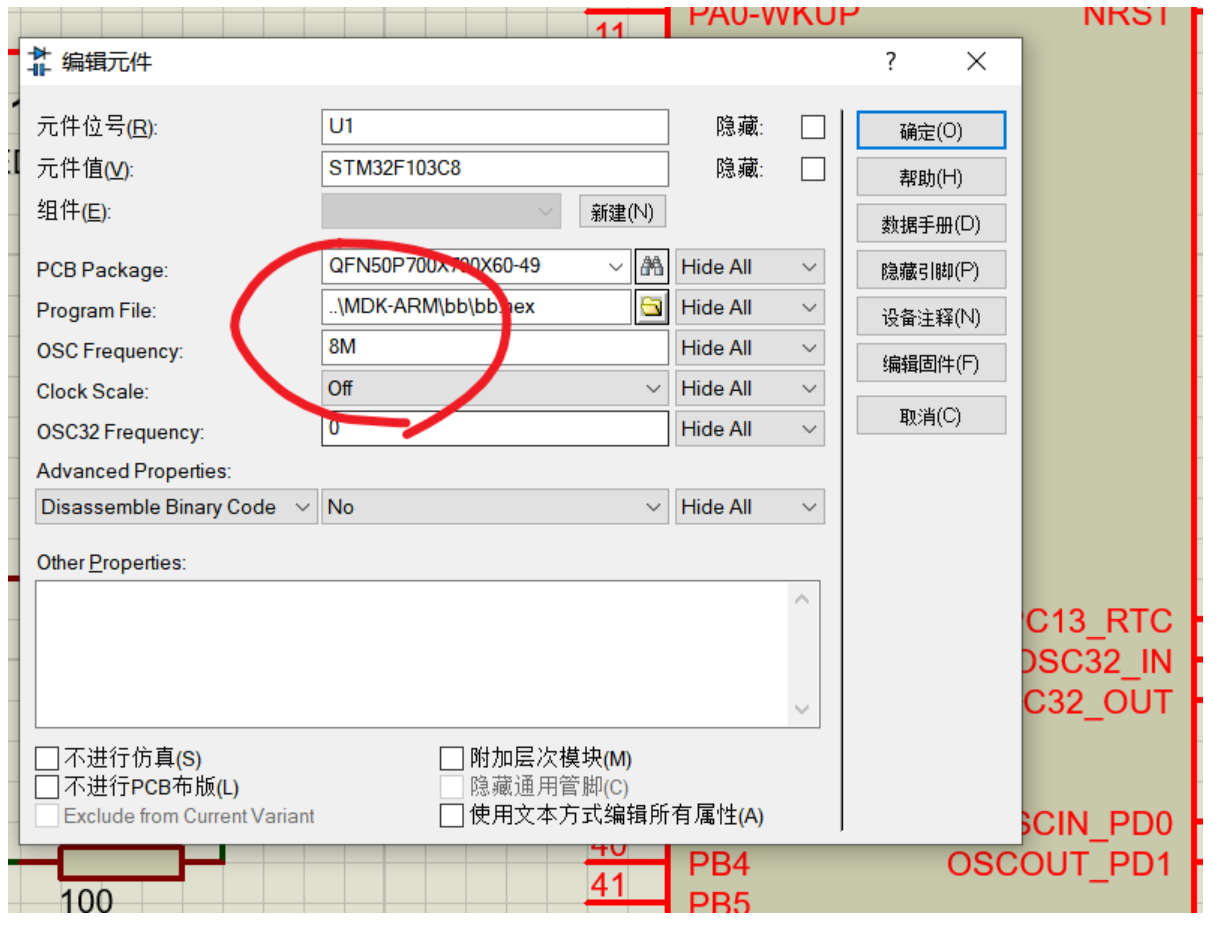

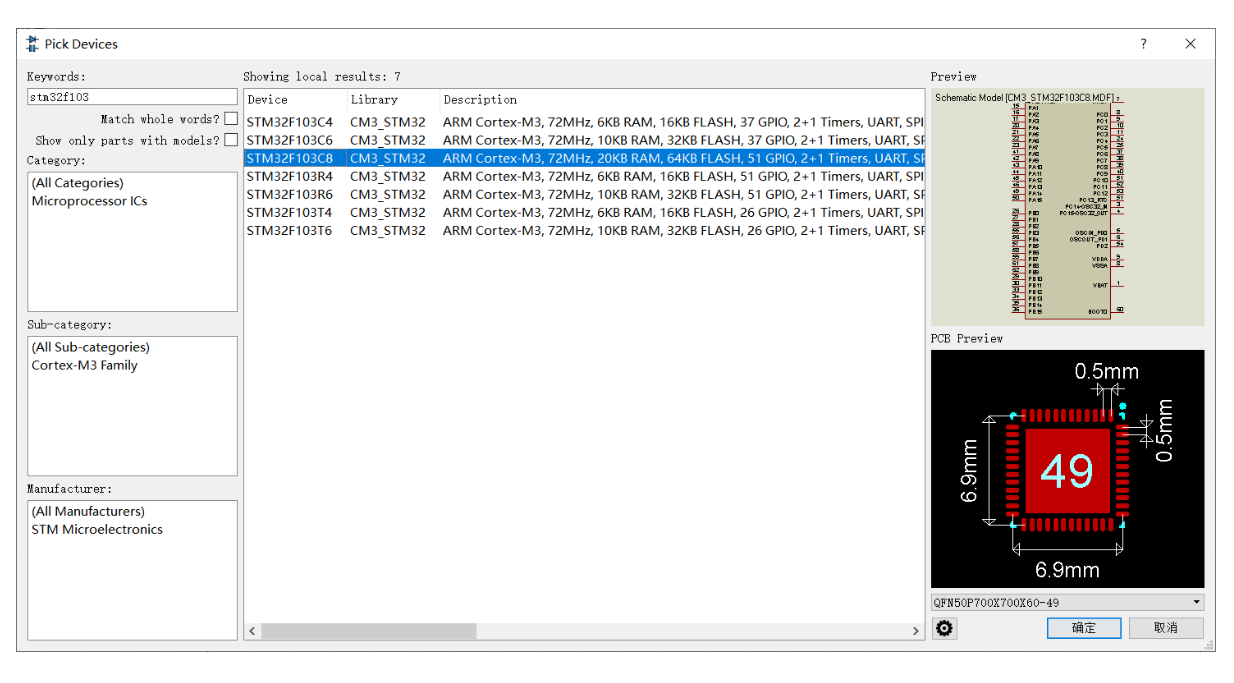

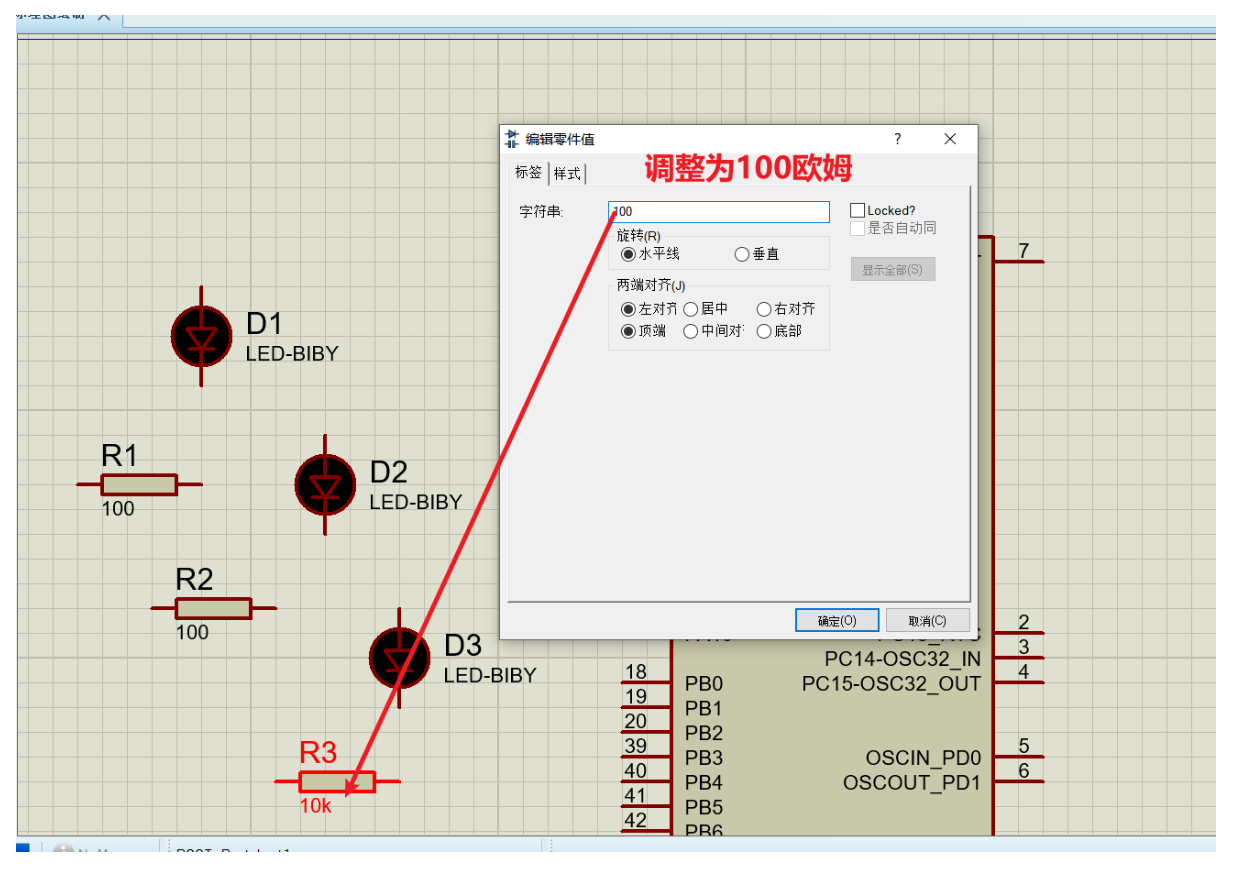

4.2使用仿真环境

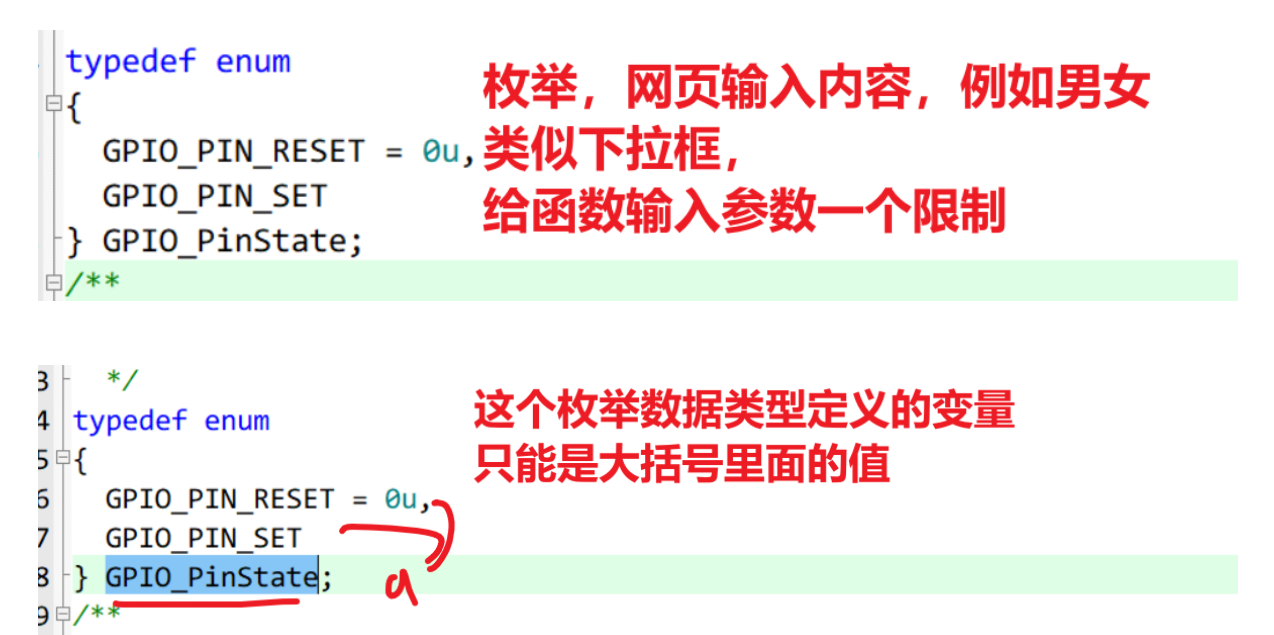

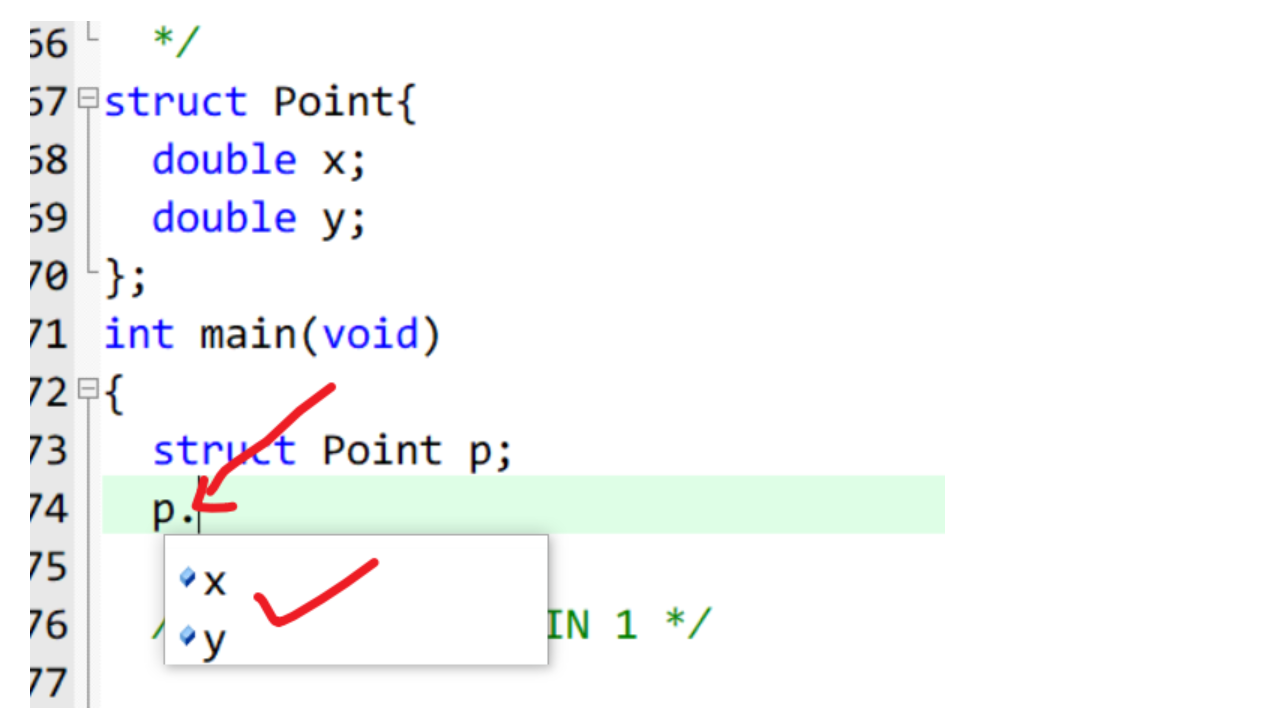

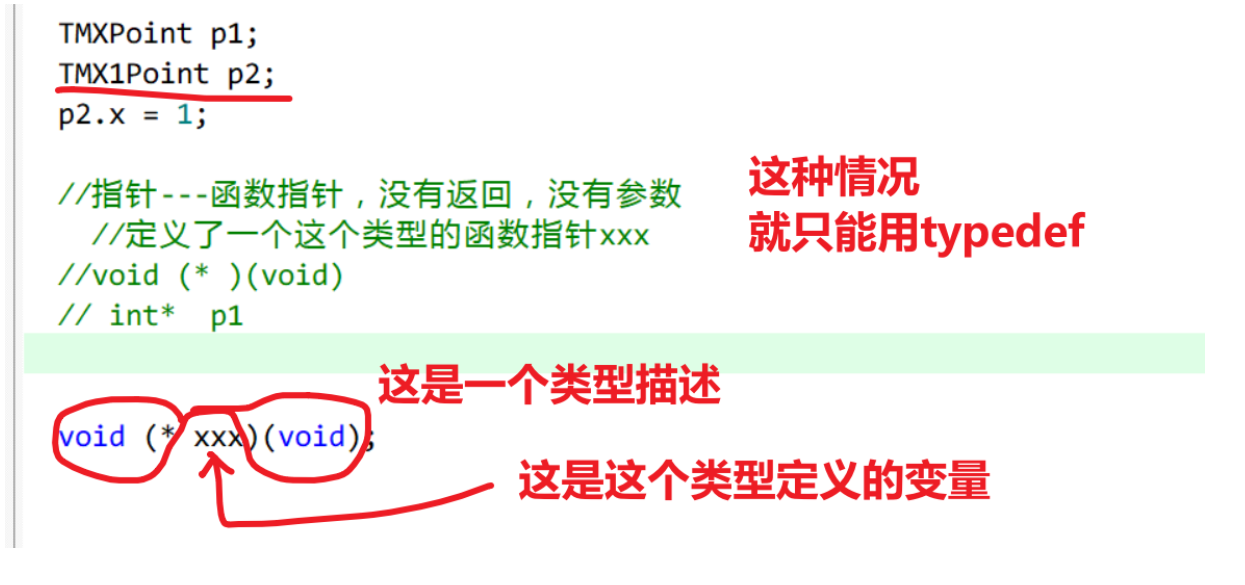

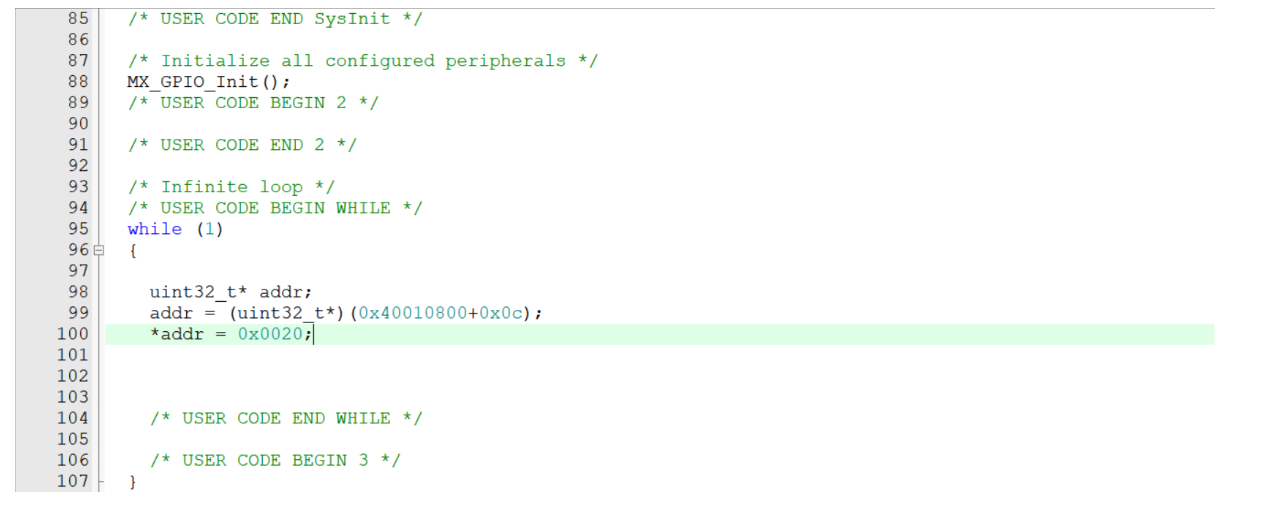

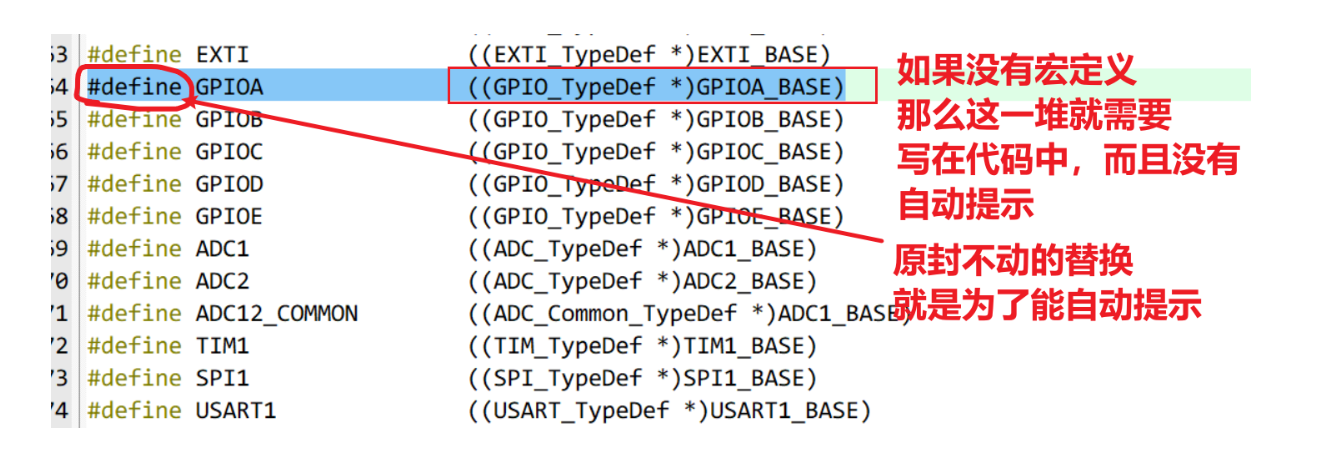

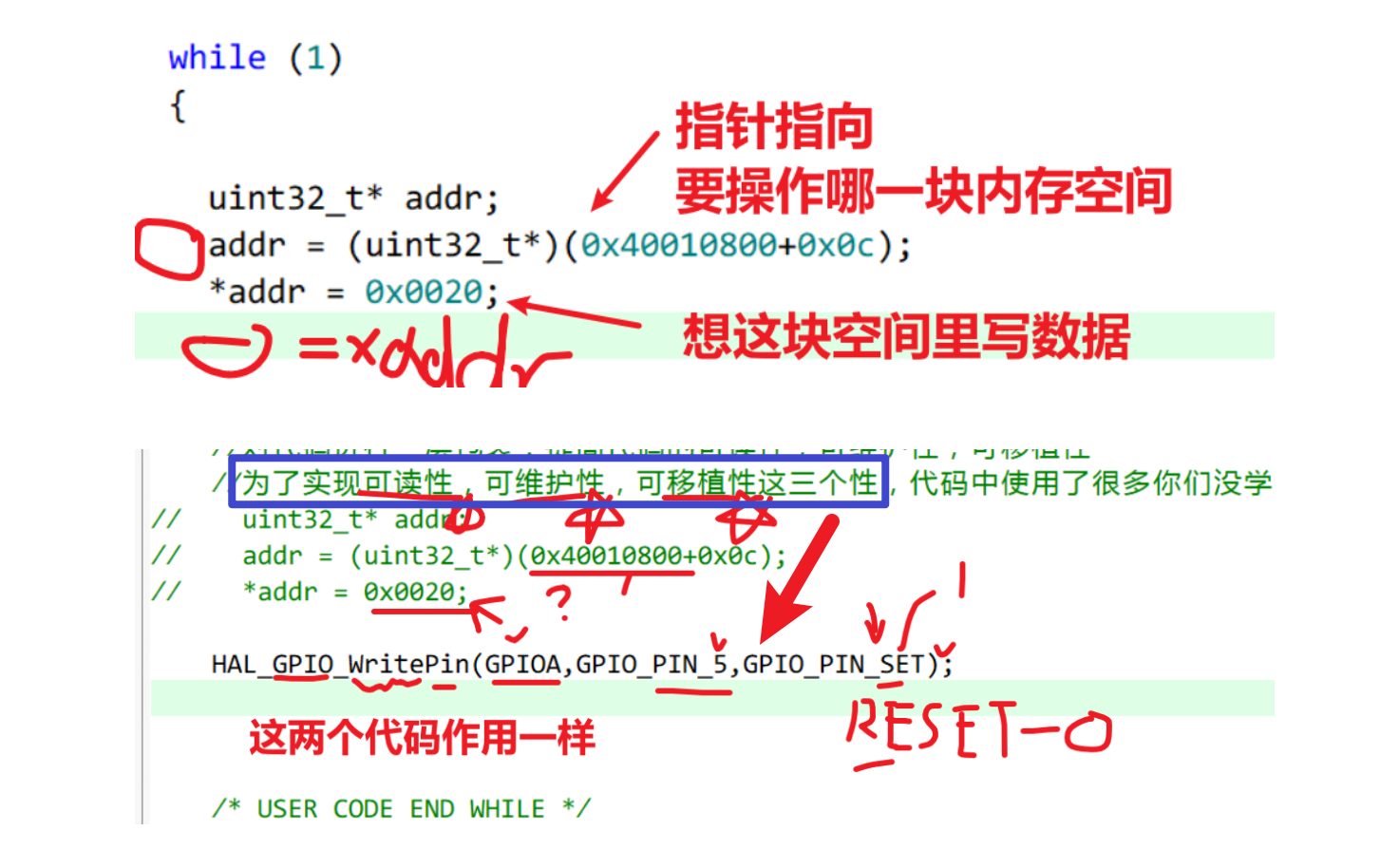

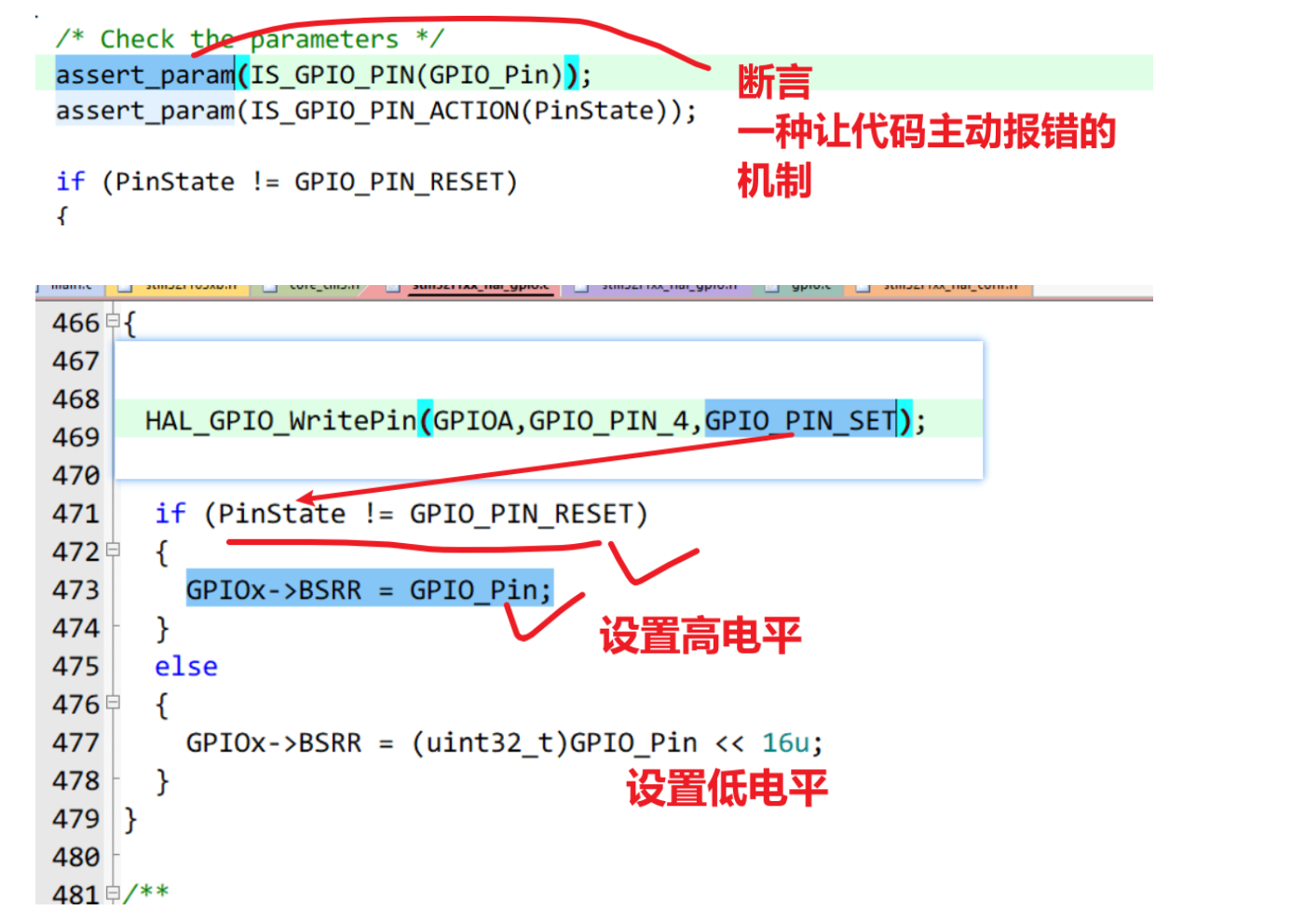

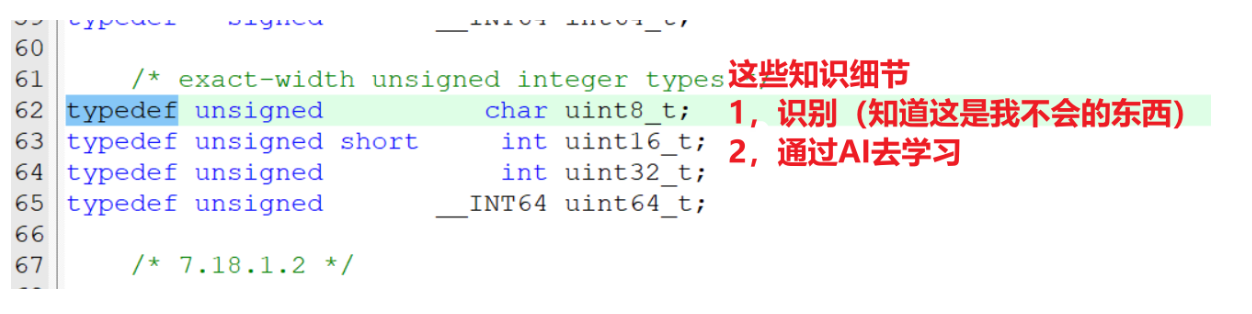

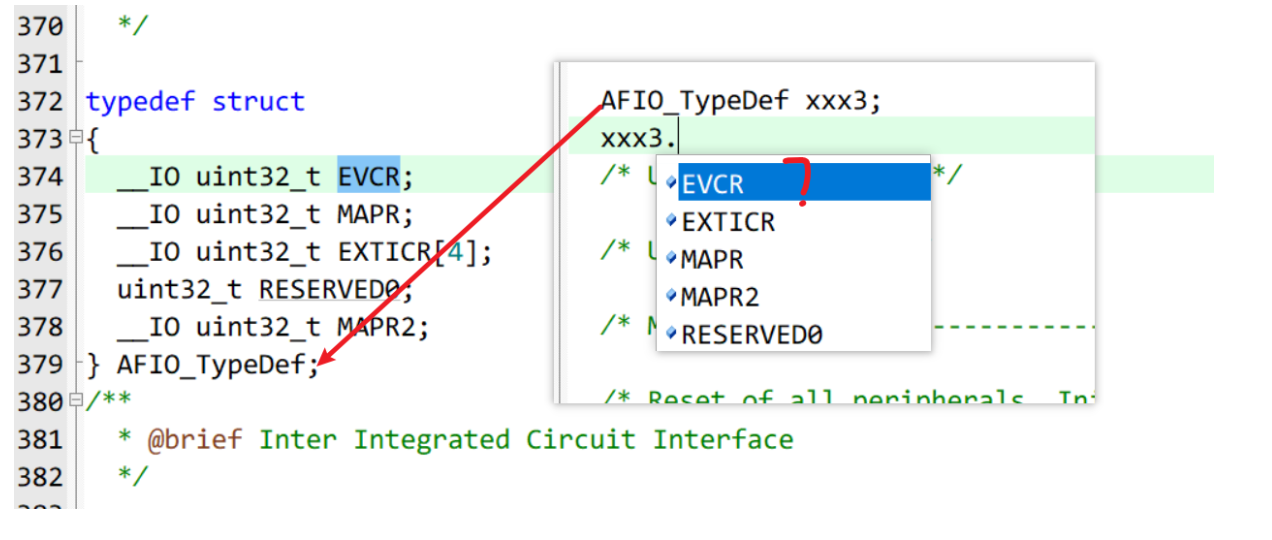

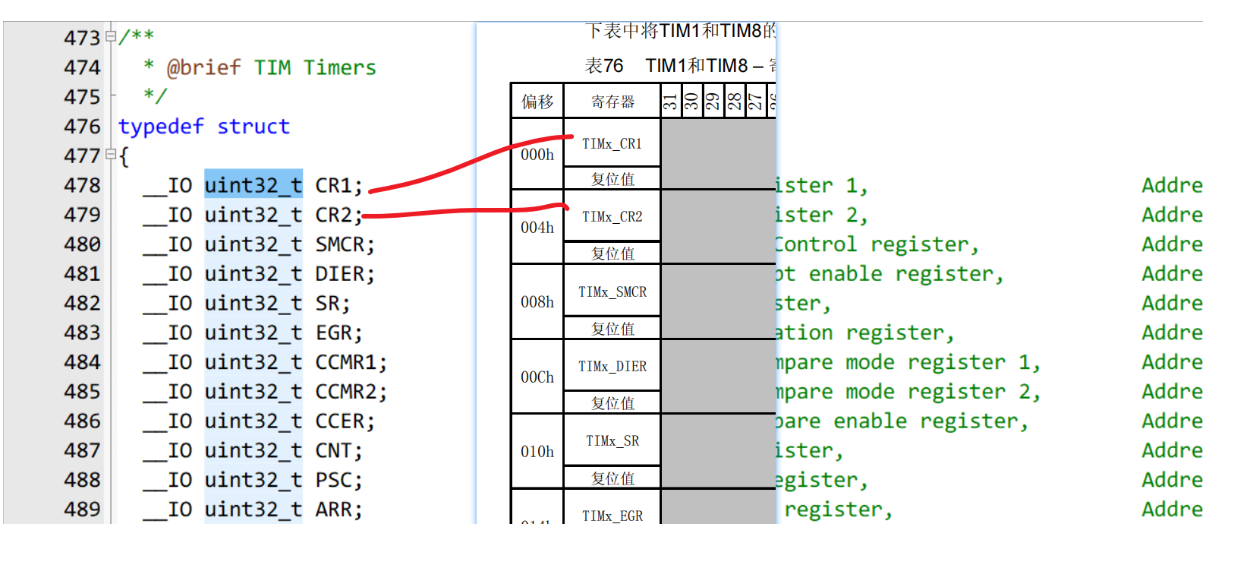

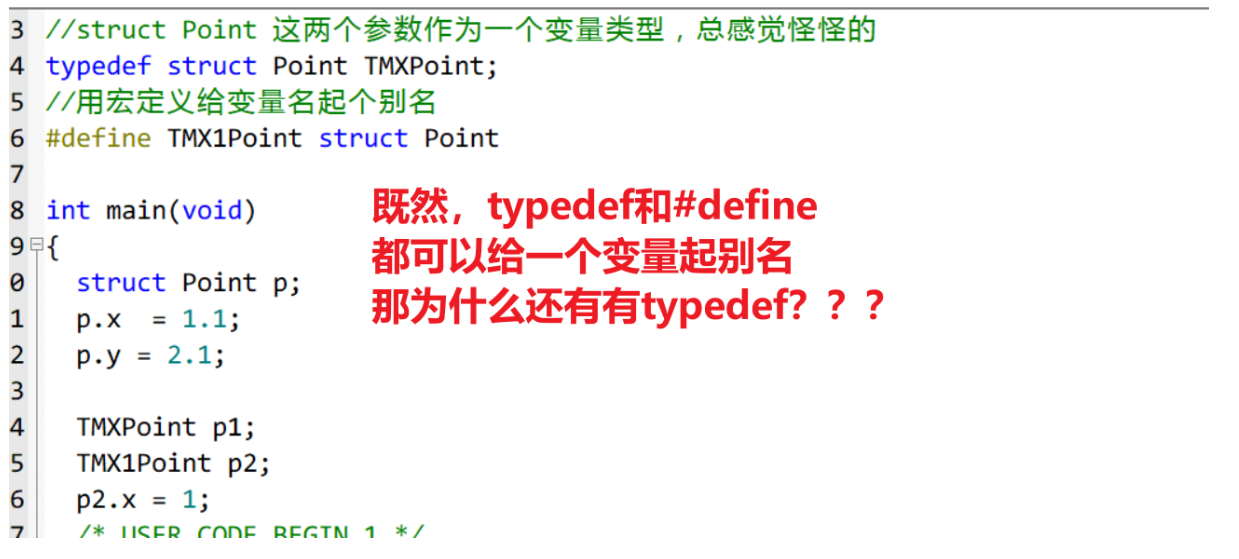

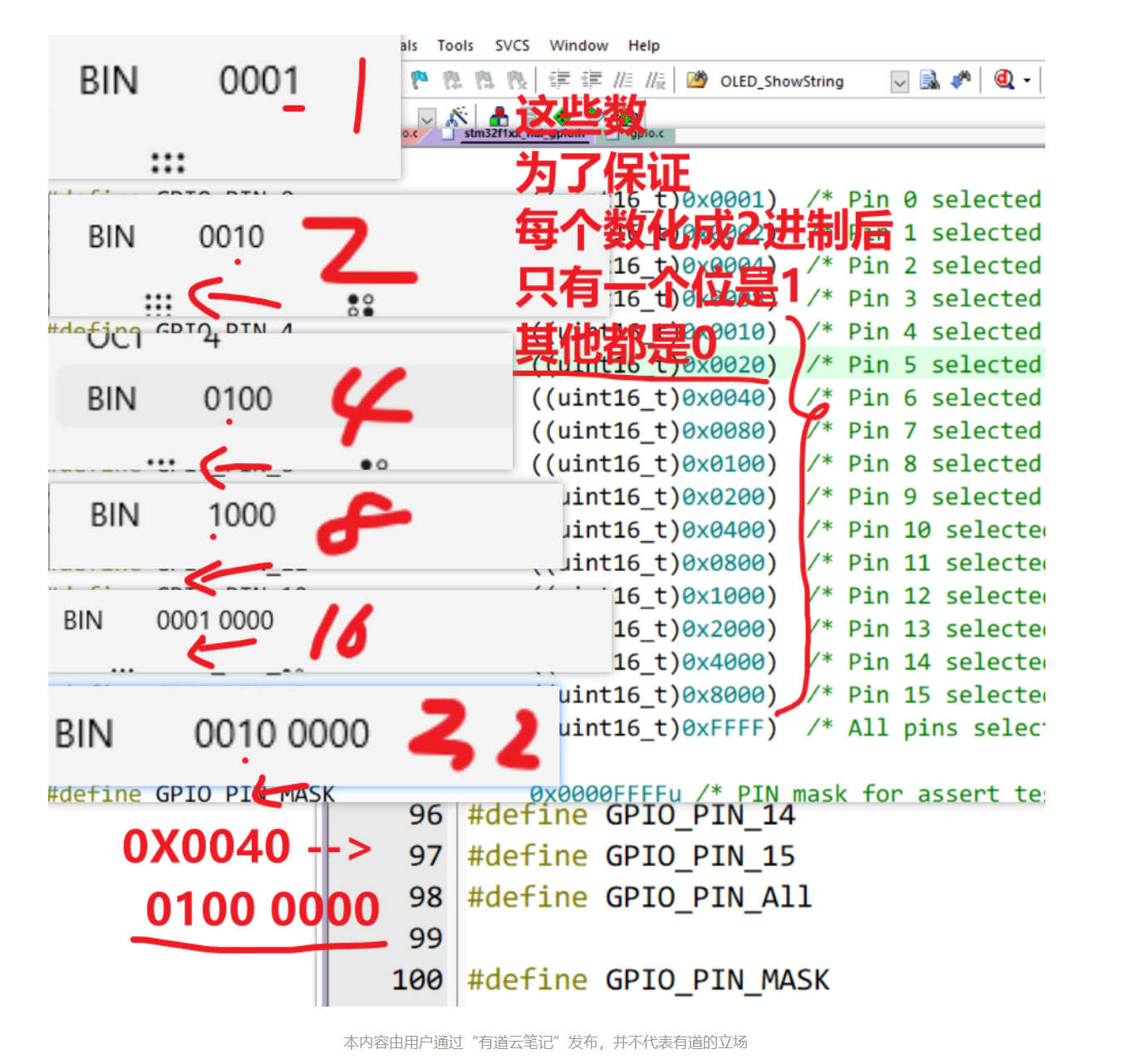

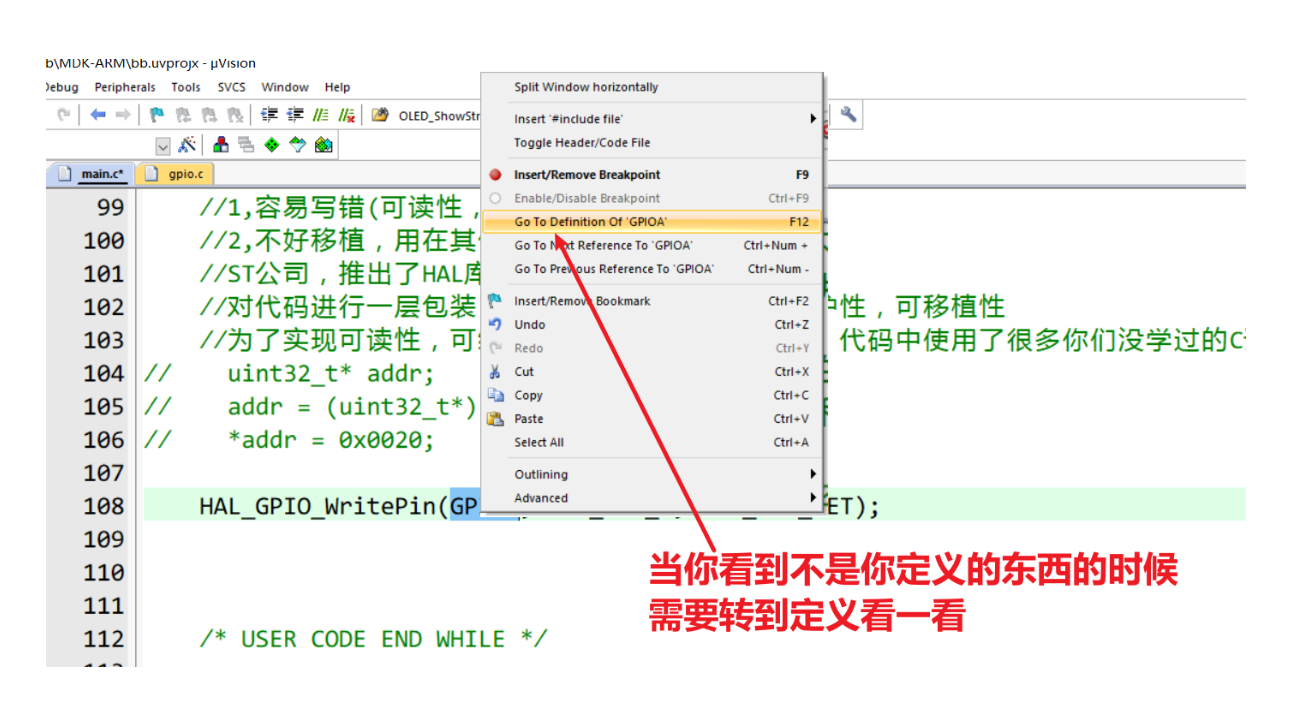

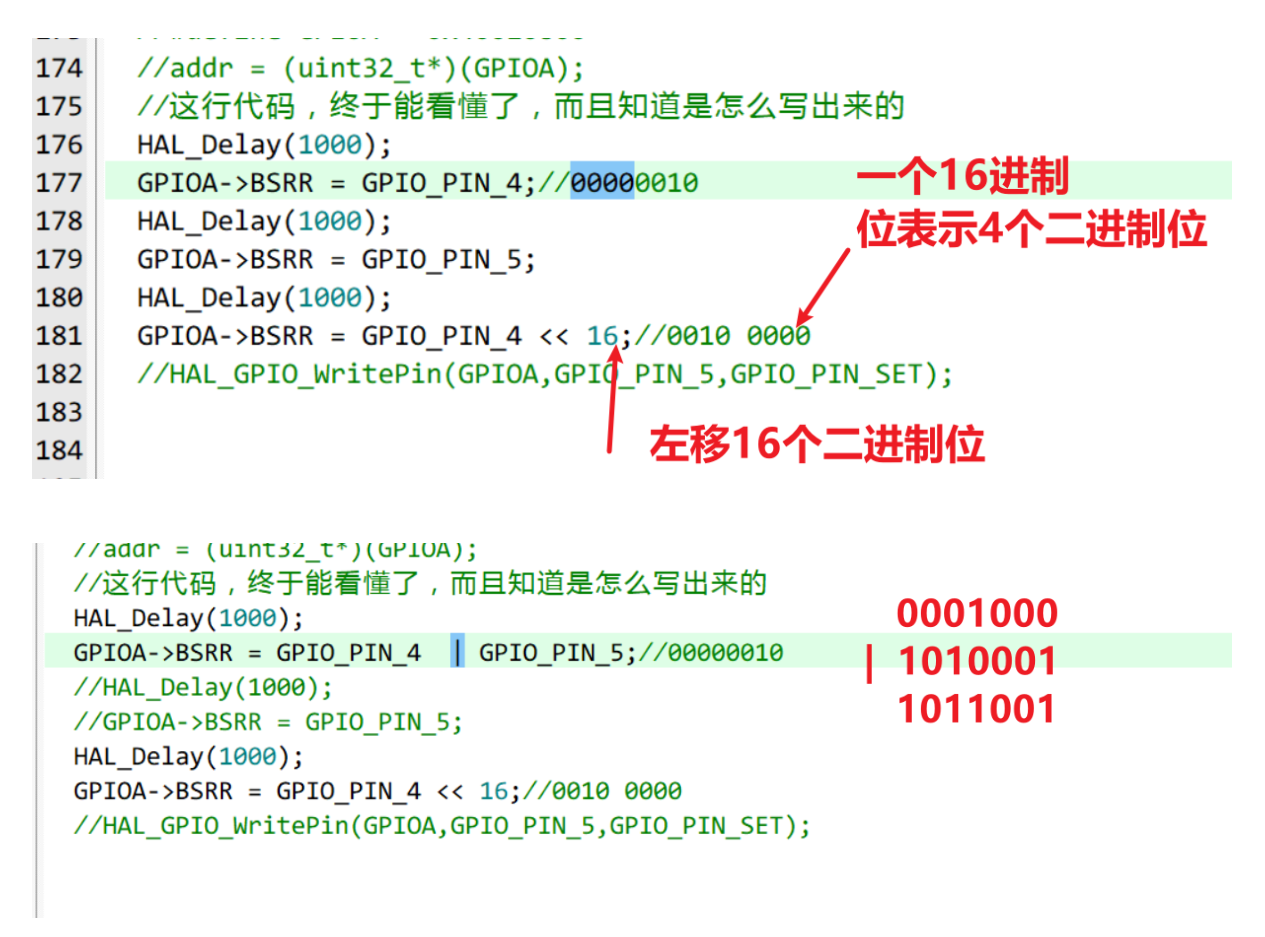

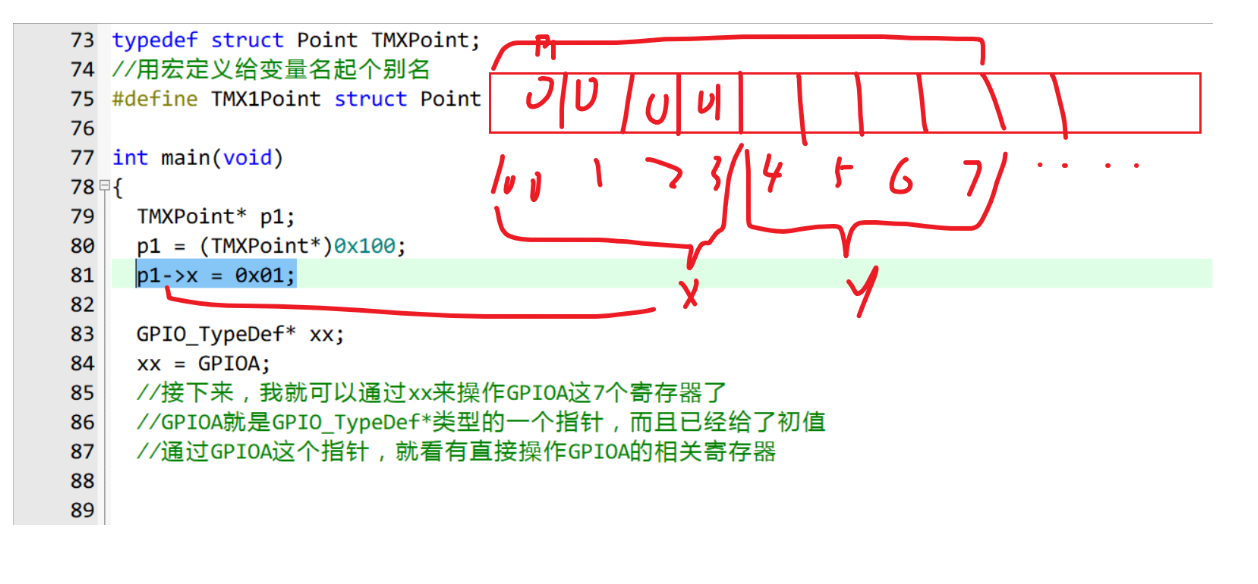

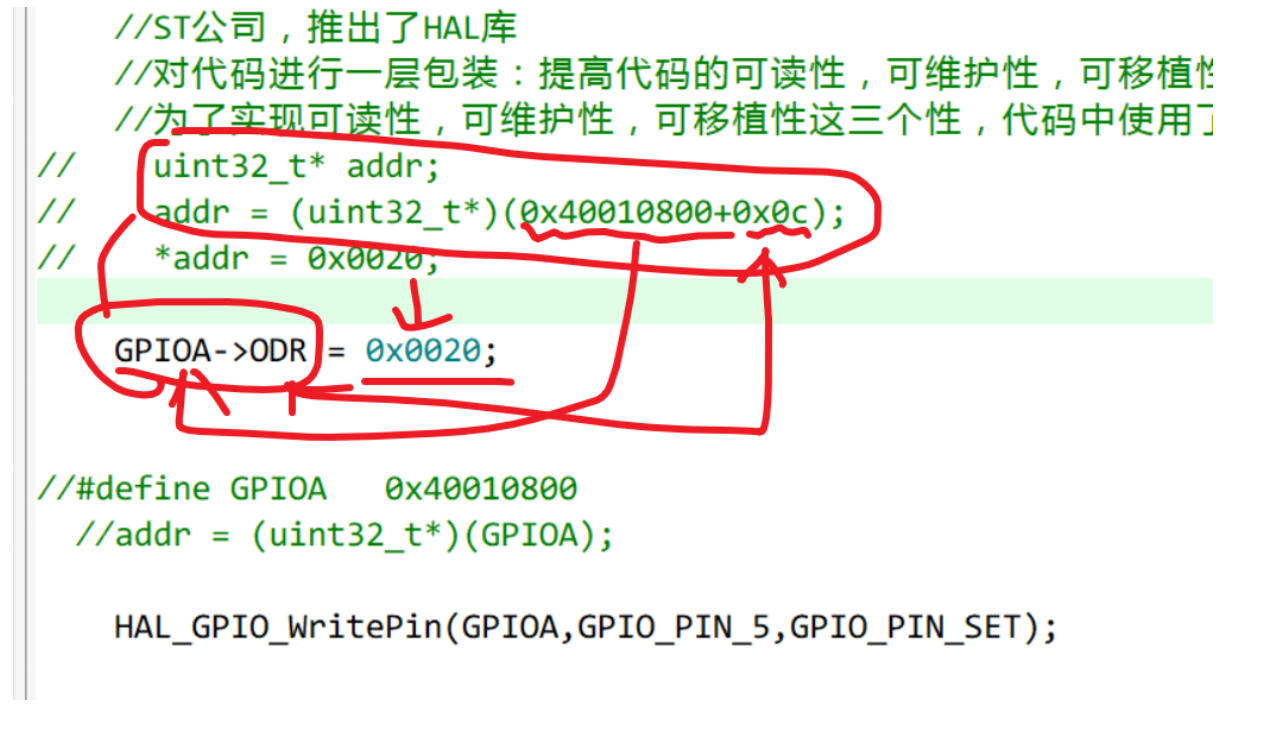

4.3优化代码

        为什么要优化代码

                        为了实现代码的可读性，可维护性，可移植性

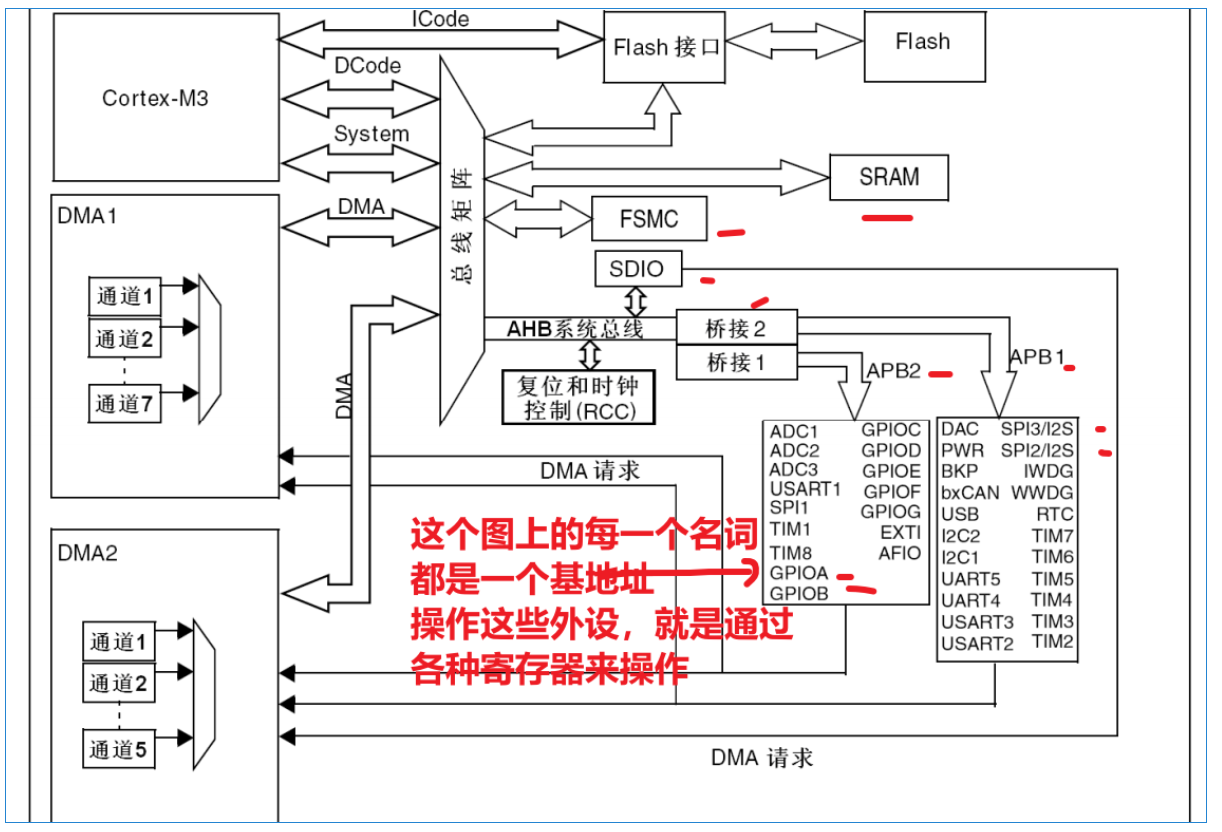

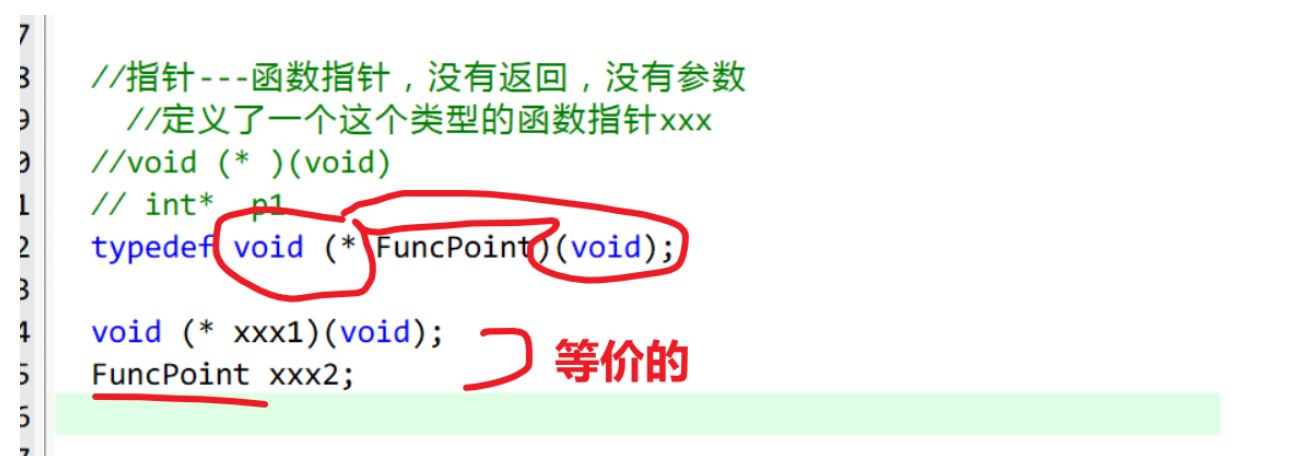

  思考：

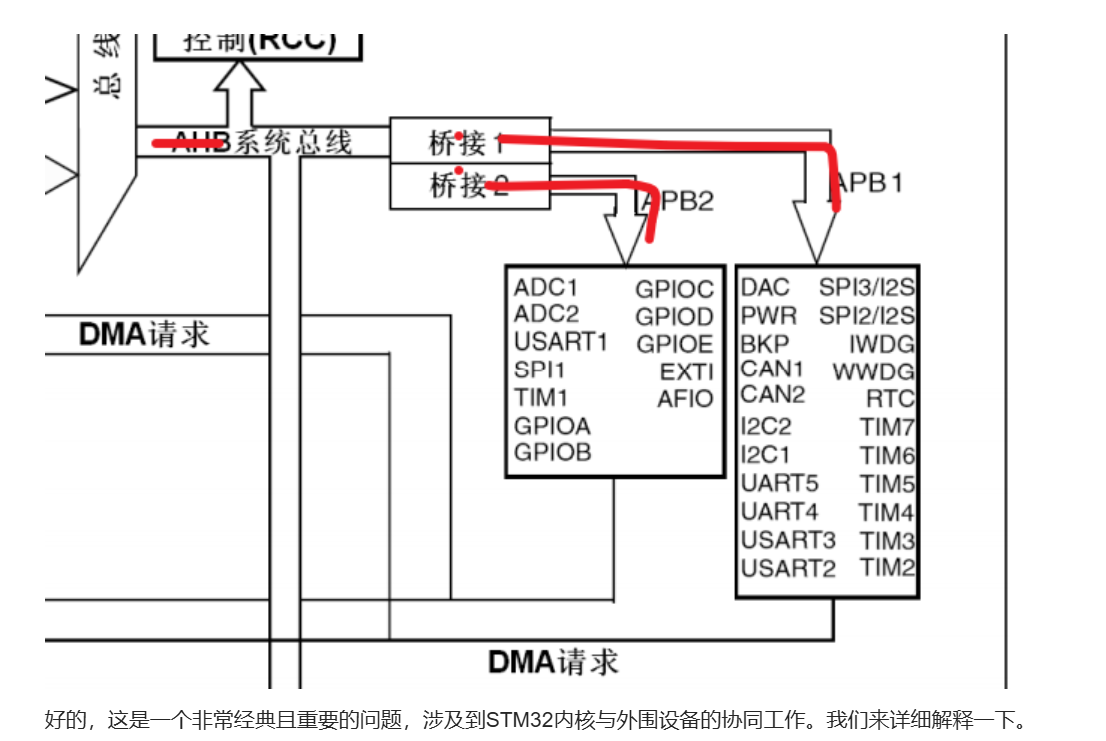

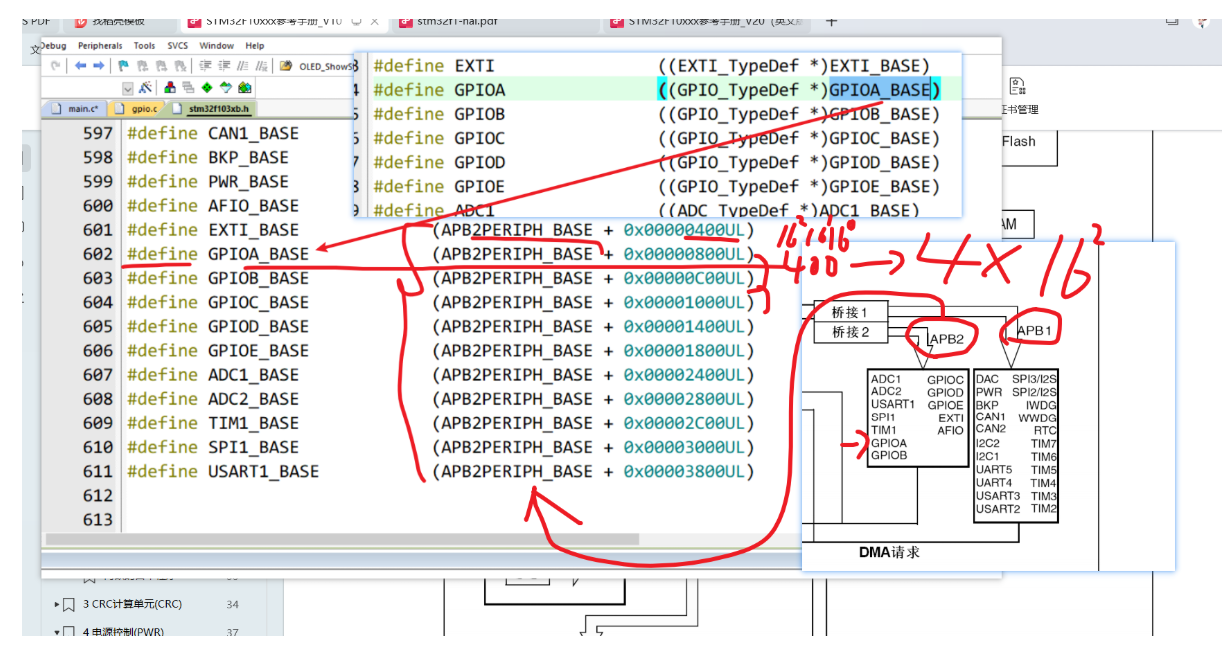

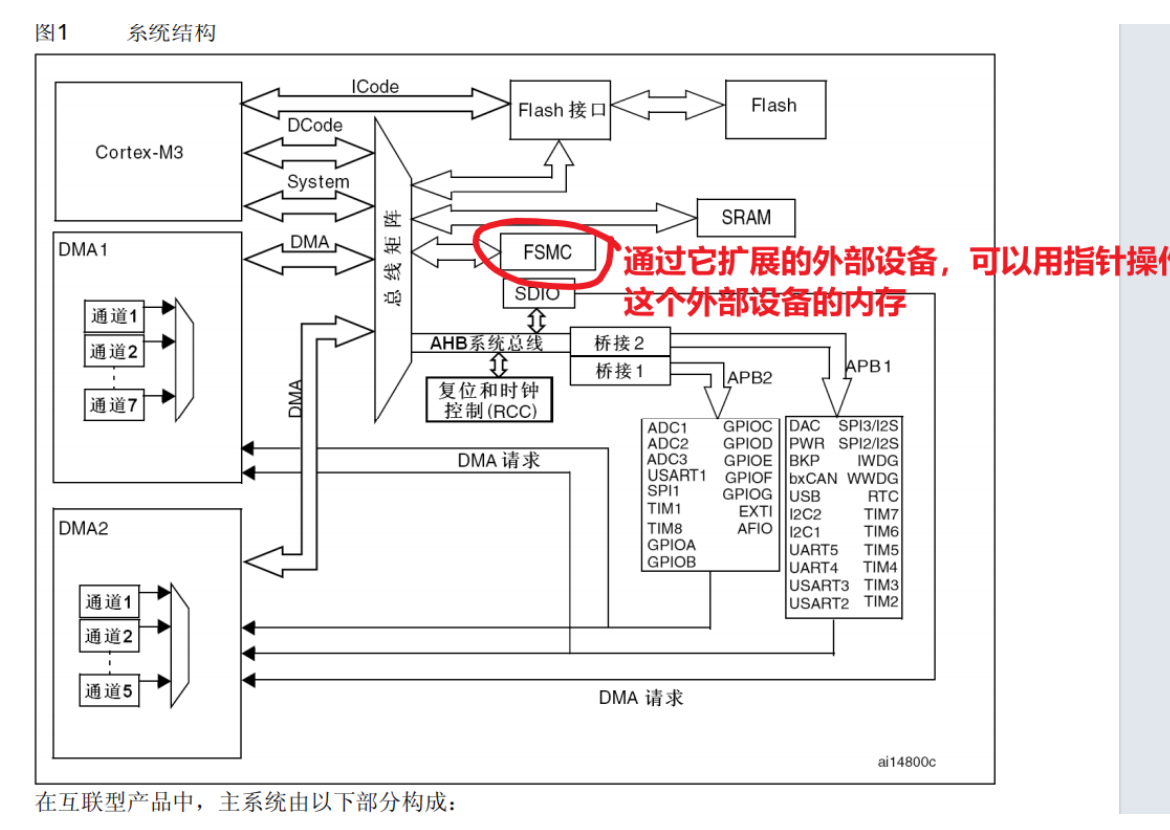

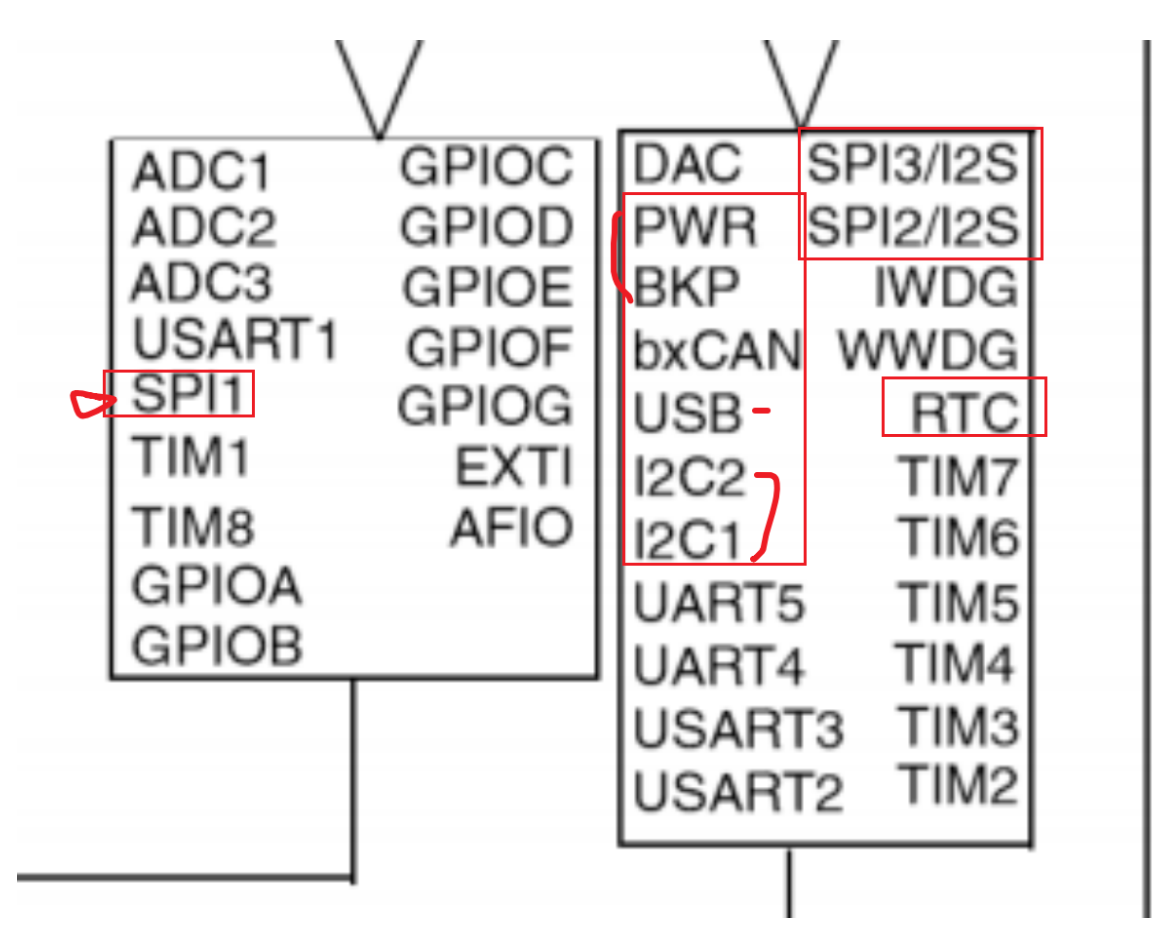

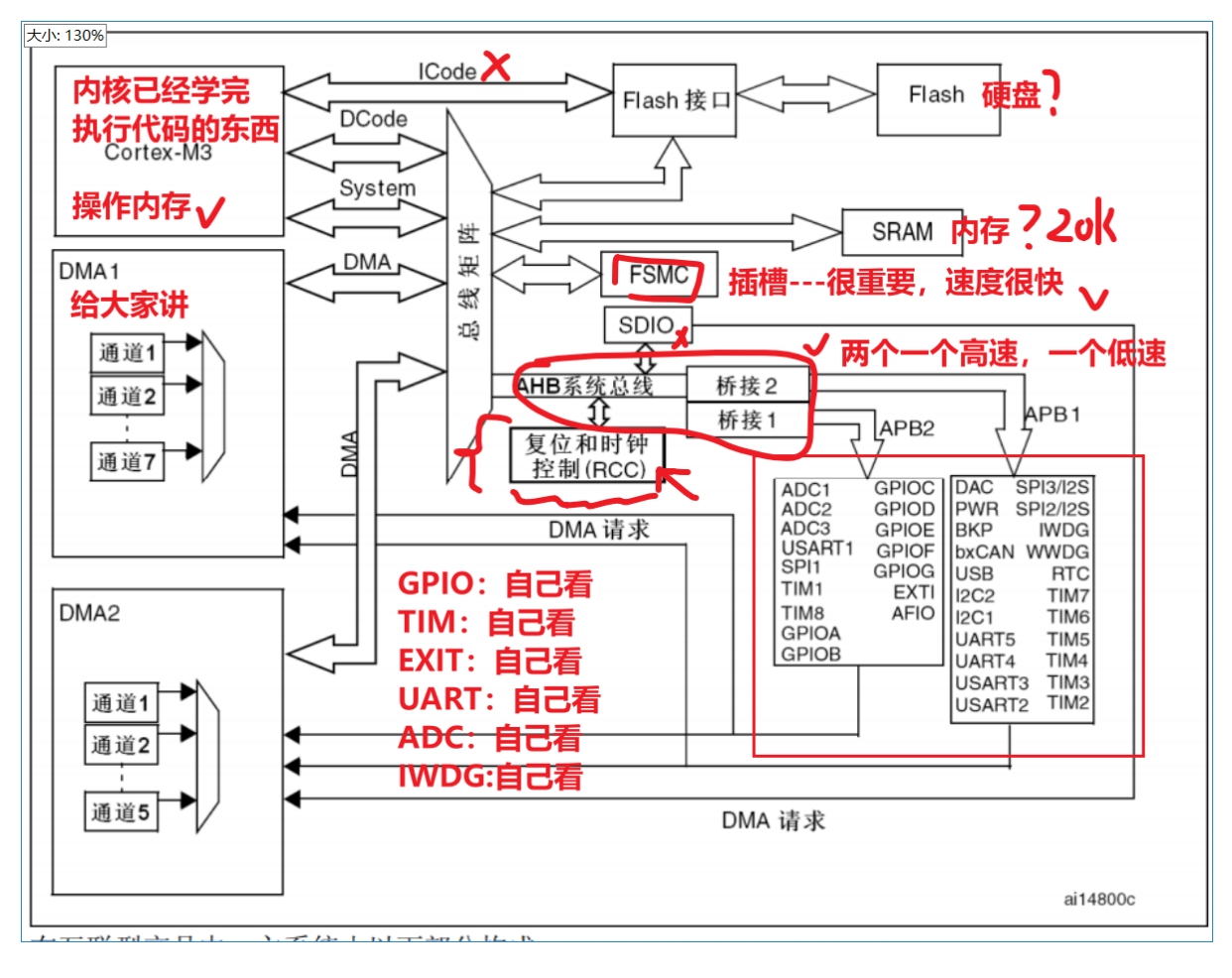

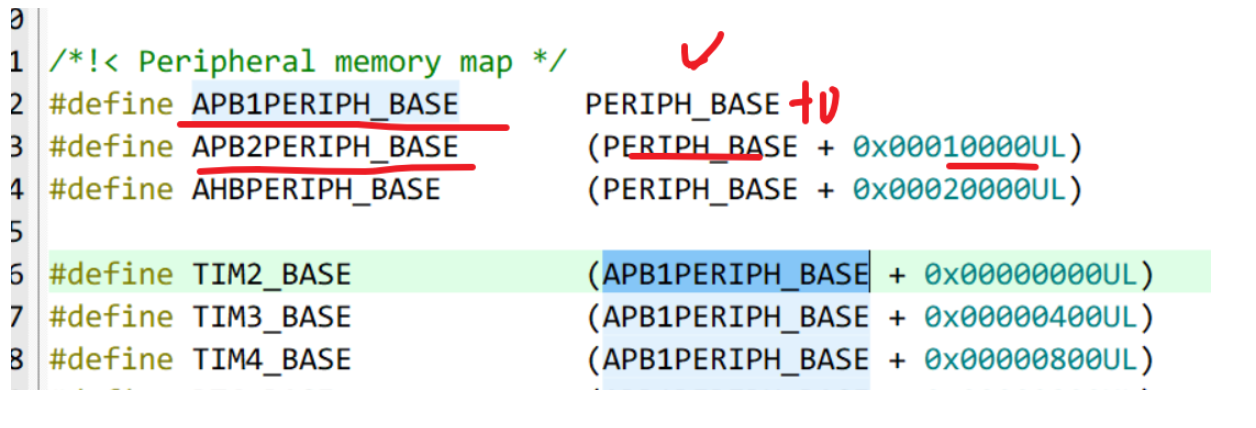

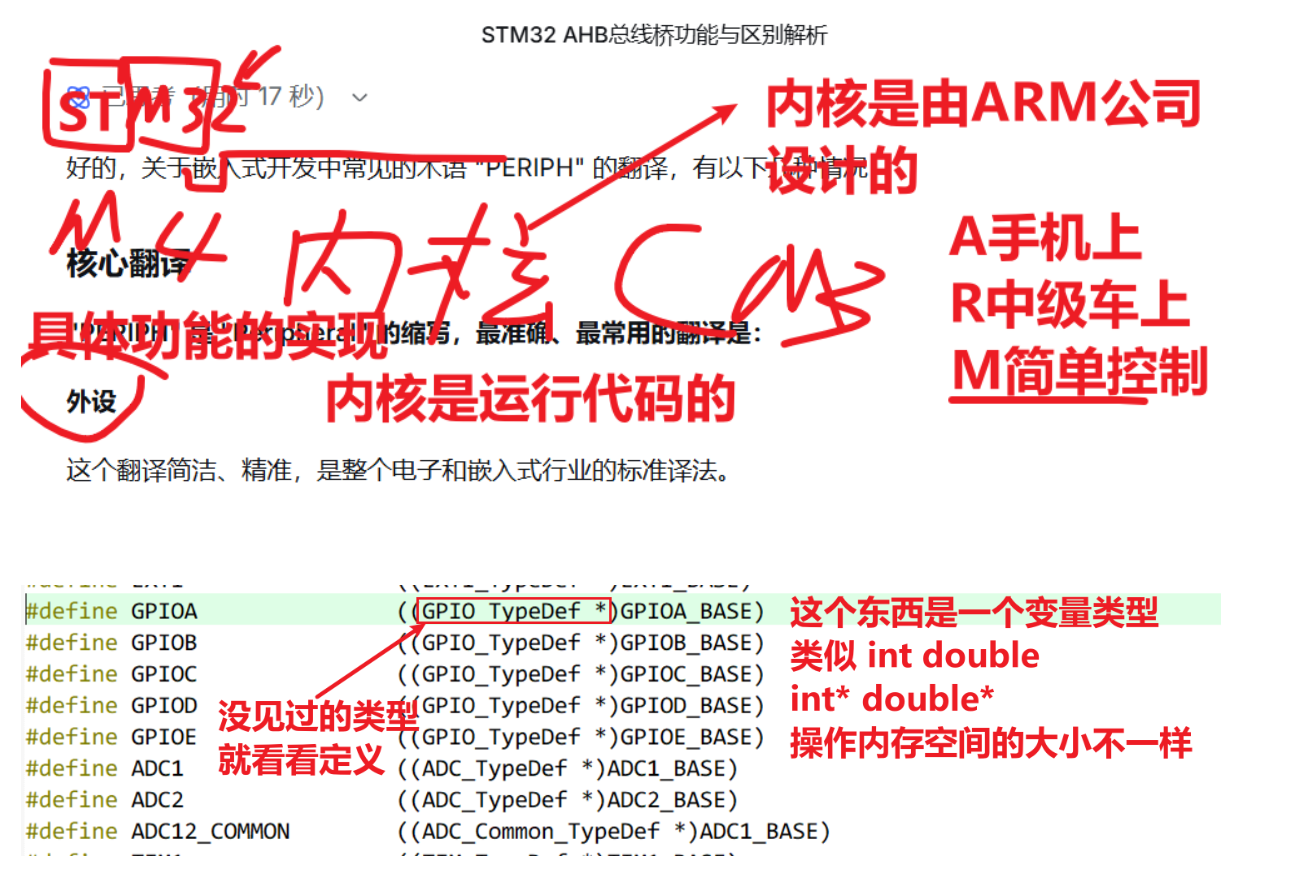

stm32 AHB系统总线为什么有两个桥

STM32的AHB系统有两个桥是为了实现性能、功耗和成本的完美平衡。

让我们深入解析：

核心答案：为什么是两个？

STM32中常见的“两个桥”指的是连接AHB系统总线到两条不同APB（Advanced Peripheral Bus）总线的桥接器：

1. AHB 到 APB1 的桥

2. AHB 到 APB2 的桥

这并非随意的设计，而是基于以下几个关键原因：

---

1. 外设速度需求不同：高低速分离

这是最直接的原因。STM32的外设性能差异巨大：

• 高速外设：如GPIO（翻转引脚）、高级定时器（TIM1）、SPI1、ADC等，需要很高的时钟频率才能发挥性能。

• 低速外设：如I2C、UART、看门狗、基本定时器等，工作在较低频率下就完全足够。

解决方案：

• 将高速外设全部挂在 APB2 总线上。

• 将低速外设全部挂在 APB1 总线上。

好处：这样可以为两条总线设置不同的时钟频率，实现精细化的时钟管理。

2. 功耗优化

功耗是嵌入式系统的核心指标。

• 如果所有外设都挂在一条总线上，那么这条总线必须运行在最高速度（以满足高速外设），即使你只在使用一个低速的I2C，整个总线也在高速运行，浪费功耗。

• 通过两个桥接分离后：

  • 当CPU只访问APB1上的低速外设（如UART）时，APB2总线可以保持低频甚至关闭时钟，大大节省功耗。

  • 反之亦然。

这实现了“按需分配时钟”，是低功耗设计的关键。

3. 减少总线负载，提高性能

如果把所有外设都直接挂在AHB或一条APB总线上，总线的电容负载会很重，这会导致信号完整性变差，限制最高运行频率。

通过两个桥接，相当于把外设负载分散到了两条独立的通道上：

• APB1桥 承载所有低速外设的负载。

• APB2桥 承载所有高速外设的负载。

这样每条总线（AHB, APB1, APB2）的负载都更轻，时序更容易满足，可以稳定地在更高频率下运行。

4. 系统结构与成本优化

从芯片设计角度看：

• APB总线协议非常简单，对应的APB桥接逻辑也比AHB简单得多。

• 使用两个简单的APB桥，比在AHB上增加复杂的仲裁和多主支持来管理所有外设，成本更低，设计更简单。

• 这符合ARM AMBA架构的初衷：用简单的APB总线来连接大量低带宽的外设，而让高性能的AHB专注于CPU、DMA和内存等核心单元。

---

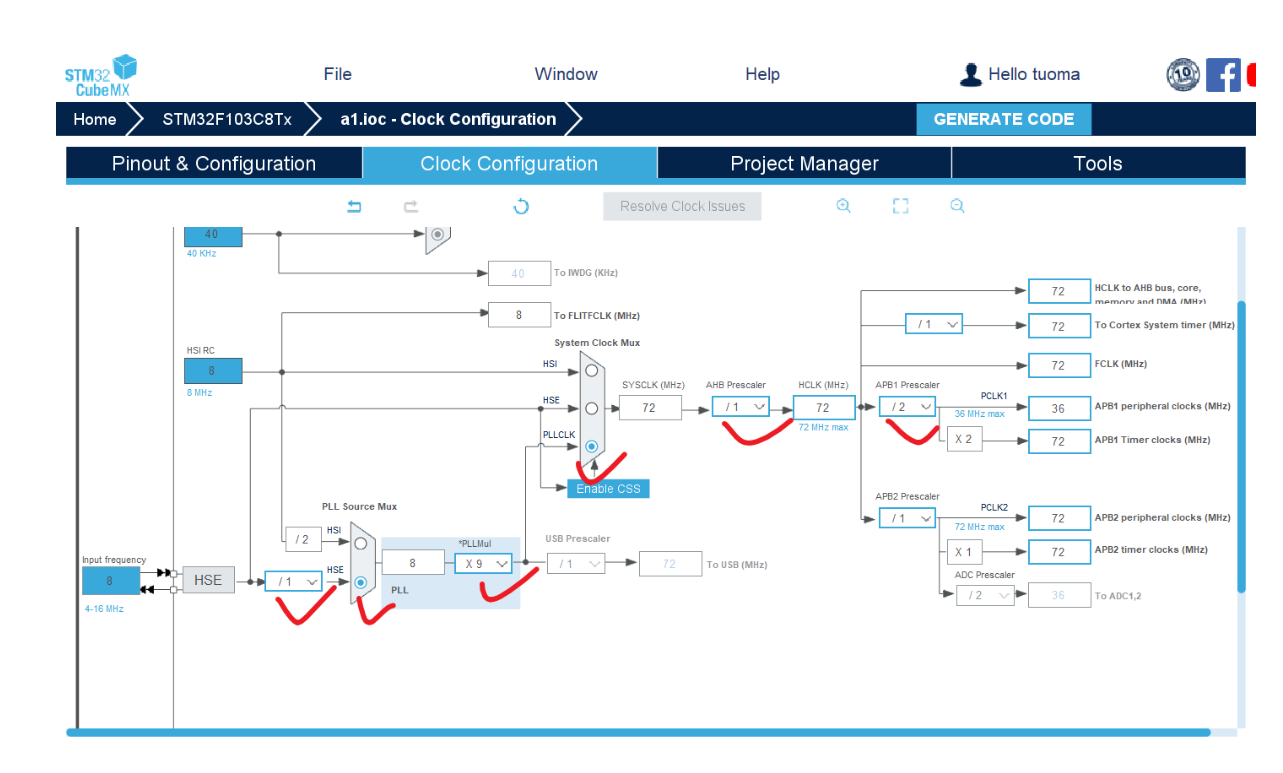

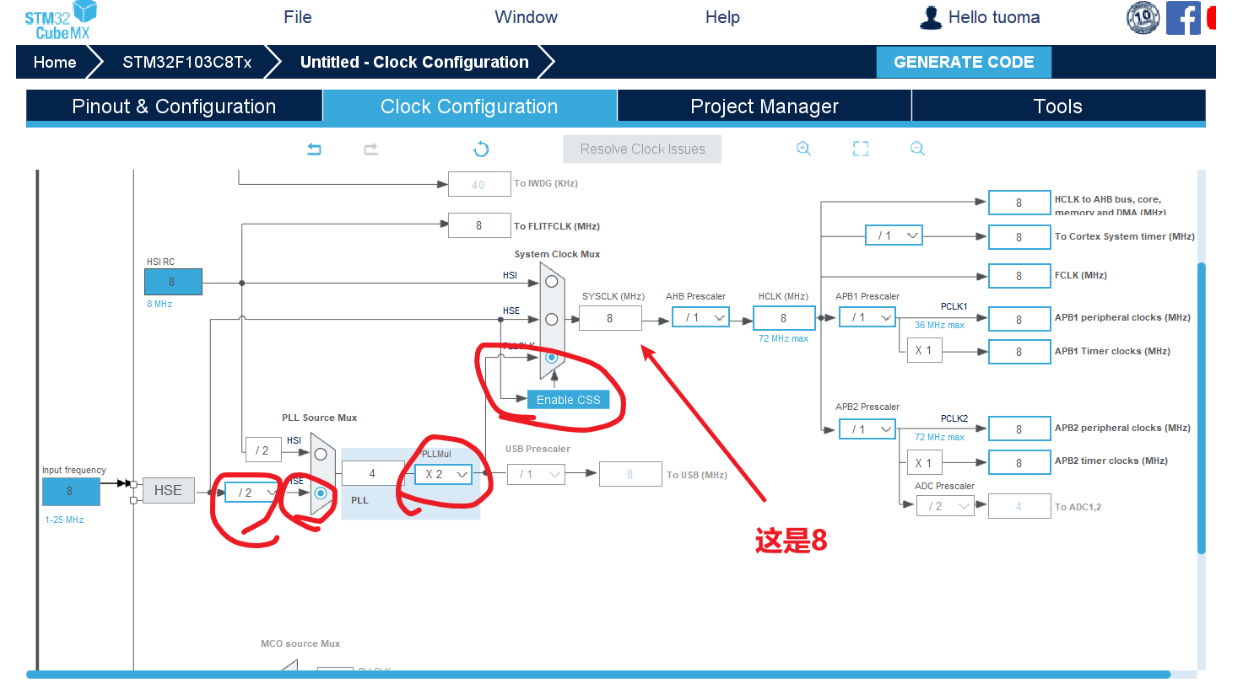

实际例子：以STM32F103（Cortex-M3）时钟树为例

在这个经典系列中：

• APB2总线：最大频率 72 MHz。

  • 外设：GPIOA-G, SPI1, ADC1/2, TIM1, USART1等。

  • 这些外设都需要高性能。

• APB1总线：最大频率 36 MHz（通常是APB2的一半）。

  • 外设：I2C1/2, SPI2/3, USART2/3/4/5, TIM2-TIM7等。

  • 这些外设在36MHz下已完全够用。

如果只有一个APB桥，那么所有外设要么都只能跑到36MHz（限制了GPIO、ADC的性能），要么都跑到72MHz（对I2C来说过于浪费且增加功耗）。两个桥的设计完美解决了这个矛盾。

总结：一个精妙的“交通系统”比喻

您可以把STM32的内部总线想象成一个城市的交通网：

• CPU核心：是 市中心。

• AHB总线：是 城市环城高速，速度快，承载核心车流（数据流）。

• APB2桥和APB2总线：是连接高速和高新区/商业区的快速路，车道宽、限速高（72MHz），服务高档写字楼（GPIO、高级定时器）。

• APB1桥和APB1总线：是连接高速和老城区/住宅区的普通主干道，车道窄、限速低（36MHz），服务学校和社区中心（UART, I2C）。

为什么要有两条出高速的路（两个桥）？
因为如果所有车辆（数据）都挤在同一条路上去往所有区域，那么：

1. 去高新区的跑不快（性能瓶颈）。

2. 去老城区的车也造成了不必要的快速路拥堵（功耗浪费）。

3. 整个交通系统难以管理（设计复杂）。

因此，STM32使用两个桥接，是一个在性能、功耗和成本之间取得的完美平衡的设计，是嵌入式系统架构智慧的体现。

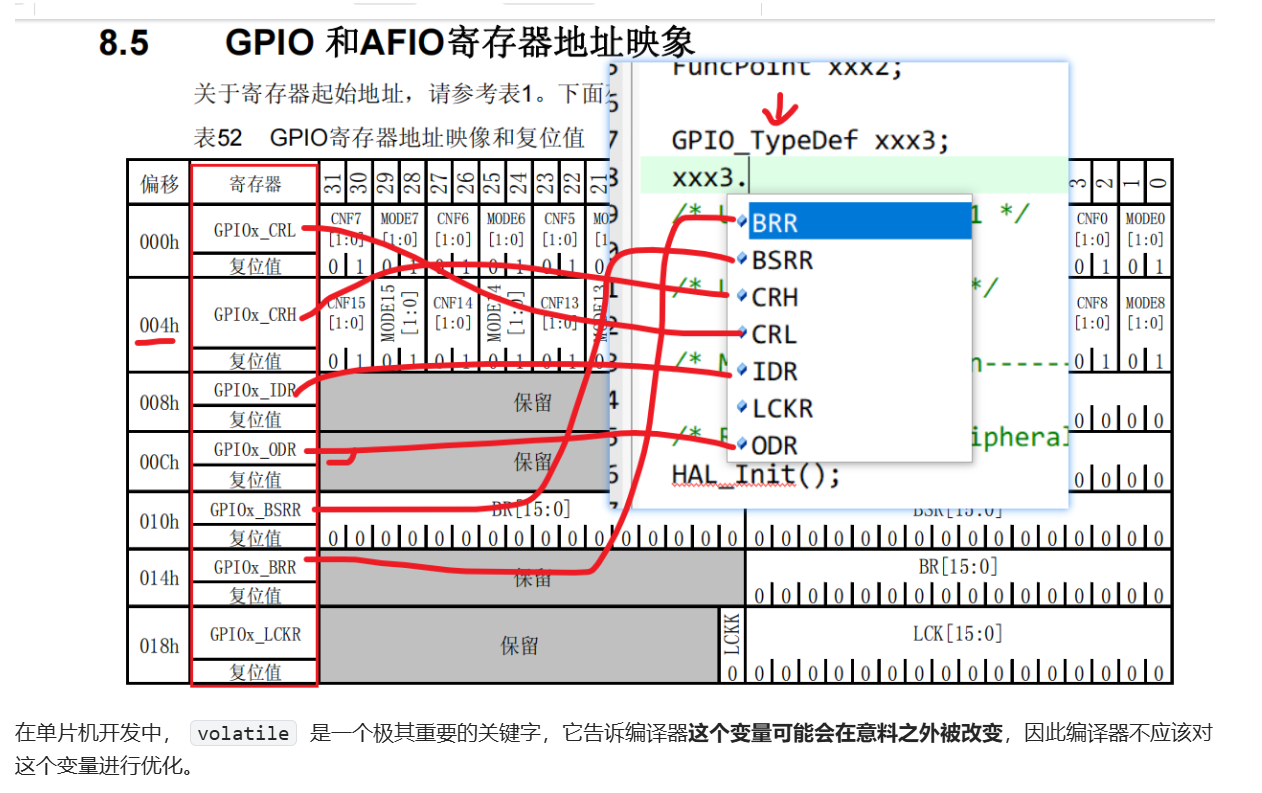

volatile 关键字的使用

// 硬件寄存器必须用volatile
#define GPIOA_DATA *(volatile uint32_t *)0x40020000

void set_led(void) {
    GPIOA_DATA = 0x01;  // 写入硬件寄存器
    // 编译器不能优化掉这个写入操作
}

// 没有 volatile - 可能被错误优化
int flag = 0;

void wait_for_flag(void) {
    while (flag == 0) {
        // 空循环等待flag改变
    }
}
// 编译器可能认为flag永远不会改变，将循环优化成死循环

// 使用 volatile - 保证每次都会读取内存中的实际值
volatile int flag = 0;

void wait_for_flag(void) {
    while (flag == 0) {
        // 每次循环都会从内存读取flag的实际值
    }
}

volatile关键字至关重要，它直接关系到程序的正确性和可靠性。让我详细解释其使用场景和重要性。

什么是volatile？

volatile是一个类型修饰符，告诉编译器：

• 该变量的值可能在任何时候被意外改变

• 禁止编译器对该变量的访问进行优化

• 每次访问都必须从内存中读取/写入，不能使用缓存值

在STM32中的关键应用场景

1. 硬件寄存器访问

这是最常见的应用场景。所有外设寄存器都必须声明为volatile。

// 正确的寄存器定义
#define GPIOA_MODER   (*(volatile uint32_t *)0x40020000)
#define GPIOA_ODR     (*(volatile uint32_t *)0x40020014)

// 使用示例
void LED_Init(void) {
    GPIOA_MODER |= (1 << 10);  // 设置PA5为输出模式
}

void LED_Toggle(void) {
    GPIOA_ODR ^= (1 << 5);     // 翻转PA5状态
}

为什么必须用volatile？
编译器可能会认为连续写入同一个寄存器是冗余操作而进行优化，但实际上每次写入都会改变硬件状态。

2. 中断服务程序(ISR)中修改的全局变量

// 全局变量声明
volatile uint32_t systick_count = 0;
volatile uint8_t button_pressed = 0;

// SysTick中断服务函数
void SysTick_Handler(void) {
    systick_count++;  // 在中断中修改变量
}

// 外部中断服务函数
void EXTI0_IRQHandler(void) {
    button_pressed = 1;
    EXTI->PR |= EXTI_PR_PR0;  // 清除中断标志
}

// 主循环中使用
int main(void) {
    SysTick_Config(SystemCoreClock / 1000);  // 1ms中断

    while(1) {
        if(button_pressed) {
            // 处理按键
            button_pressed = 0;
        }

        // 基于系统滴答计数的延时
        uint32_t start_time = systick_count;
        while((systick_count - start_time) < 1000) {
            // 等待1秒
        }
    }
}

3. 多线程共享变量（在RTOS中）

// 任务间通信的共享变量
volatile uint8_t message_ready = 0;
volatile uint32_t shared_data = 0;

// 生产者任务
void ProducerTask(void *pvParameters) {
    while(1) {
        shared_data = read_sensor_data();
        message_ready = 1;  // 通知消费者
        vTaskDelay(pdMS_TO_TICKS(100));
    }
}

// 消费者任务
void ConsumerTask(void *pvParameters) {
    while(1) {
        if(message_ready) {
            process_data(shared_data);
            message_ready = 0;
        }
        vTaskDelay(pdMS_TO_TICKS(10));
    }
}

4. 状态标志和通信标志

// DMA传输状态
volatile uint8_t dma_transfer_complete = 0;

void DMA1_Channel1_IRQHandler(void) {
    if(DMA1->ISR & DMA_ISR_TCIF1) {
        dma_transfer_complete = 1;
        DMA1->IFCR |= DMA_IFCR_CTCIF1;  // 清除传输完成标志
    }
}

// 等待DMA传输完成
void wait_for_dma_complete(void) {
    while(!dma_transfer_complete) {
        // 空循环等待 - 没有volatile可能会被优化掉！
    }
    dma_transfer_complete = 0;
}

不使用volatile的危险示例

// 错误示例 - 没有volatile
uint32_t sensor_value;

void ADC_IRQHandler(void) {
    sensor_value = ADC1->DR;  // 读取ADC值
}

int main(void) {
    ADC_Init();

    while(1) {
        // 编译器可能优化为只读取一次sensor_value
        // 导致程序永远使用第一个ADC采样值！
        if(sensor_value > 1000) {
            take_action();
        }
    }
}

volatile的使用规则和最佳实践

1. 正确的位置

// 正确
volatile uint32_t *ptr = (volatile uint32_t *)0x40021000;

// 指针指向的内容是volatile，但指针本身不是
volatile uint32_t * const p_reg = (volatile uint32_t *)0x40021000;

// 指针本身也是volatile（很少需要）
uint32_t * volatile p_var;

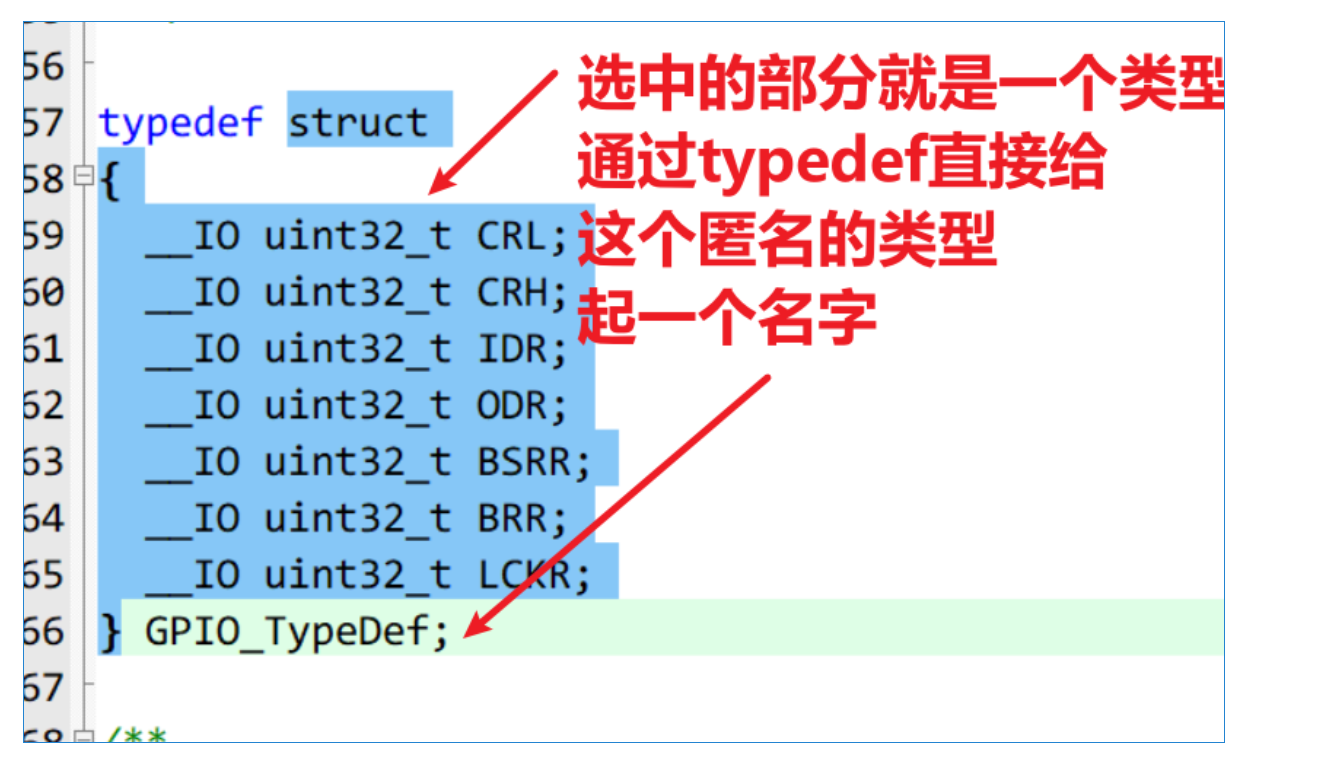

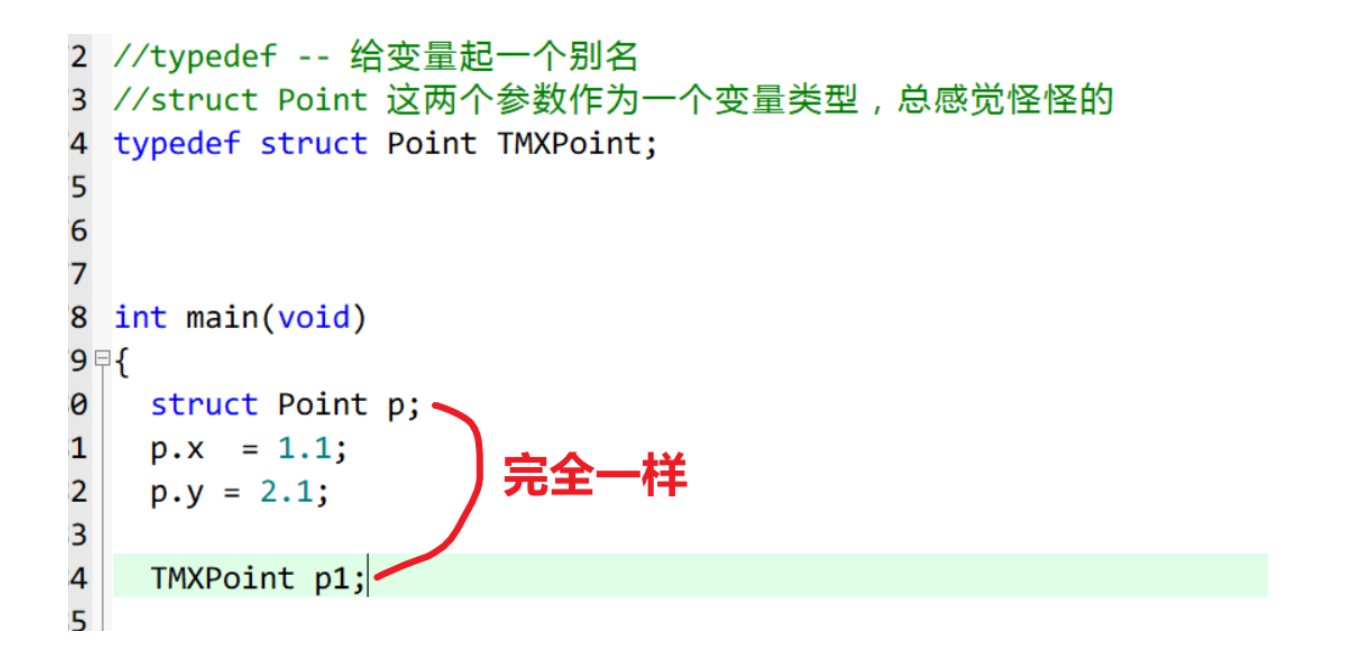

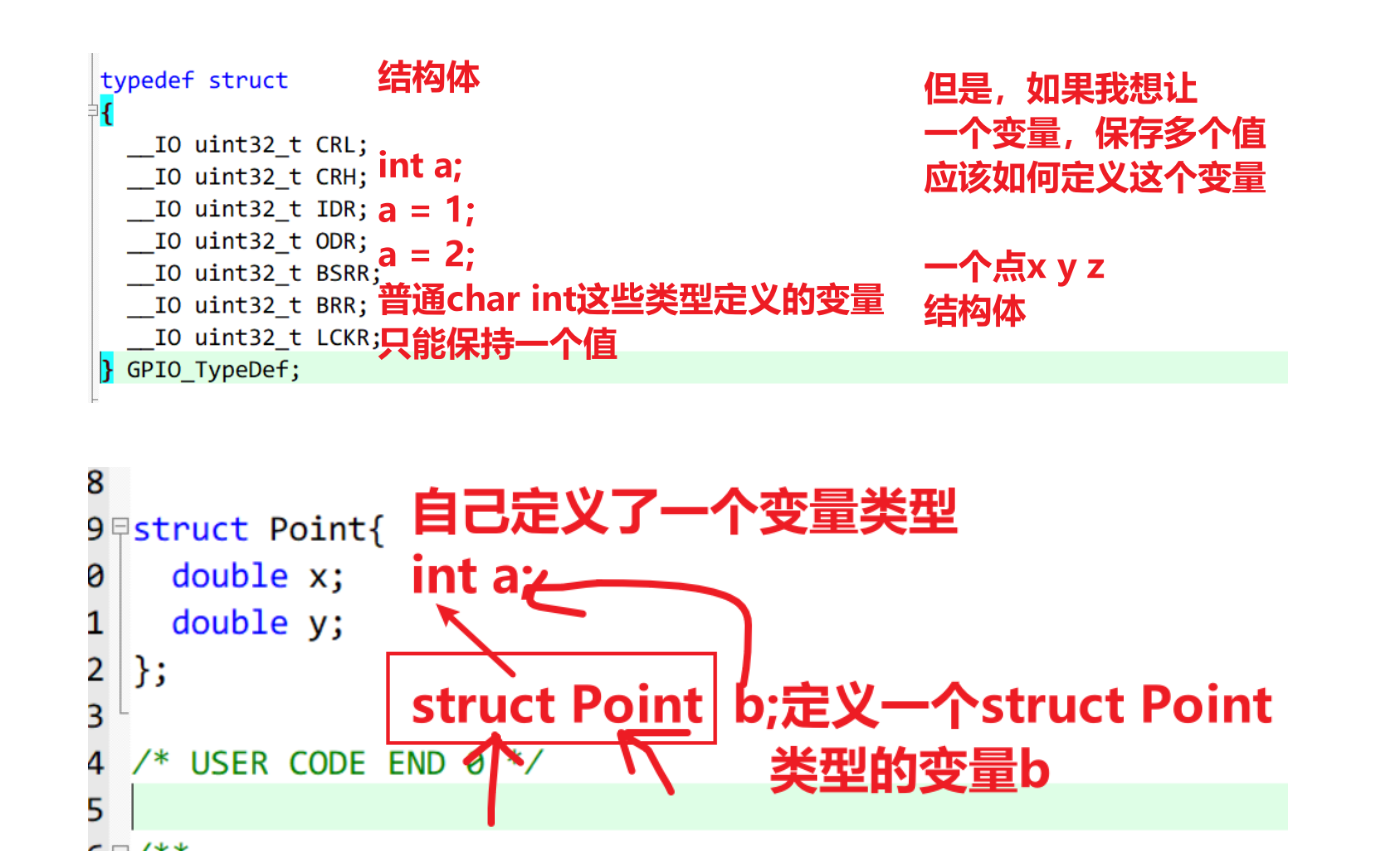

2. 结构体中的volatile

typedef struct {
    volatile uint32_t CR;      // 控制寄存器
    volatile uint32_t SR;      // 状态寄存器
    volatile uint32_t DR;      // 数据寄存器
} USART_TypeDef;

#define USART1 ((USART_TypeDef *)0x40011000)

void USART_SendChar(char c) {
    while(!(USART1->SR & USART_SR_TXE));  // 等待发送缓冲区空
    USART1->DR = c;
}

3. 与const结合使用

// 只读的硬件寄存器
const volatile uint32_t *device_id = (const volatile uint32_t *)0x1FFFF7E8;

// 在中断中修改但主程序只读的变量
volatile const uint32_t *get_system_time_ptr(void) {
    return &systick_count;  // 返回指向volatile变量的指针
}

常见误区

1. volatile不能保证原子性

// 错误：volatile不保证原子操作
volatile uint32_t counter = 0;

void increment_counter(void) {
    counter++;  // 这不是原子操作！
}

// 正确：需要额外的保护机制
void safe_increment_counter(void) {
    __disable_irq();    // 禁用中断
    counter++;
    __enable_irq();     // 启用中断
}

2. volatile不能替代内存屏障

// 在DMA操作中可能需要内存屏障
void start_dma_transfer(void *src, void *dest, uint32_t size) {
    memcpy(dma_buffer, src, size);  // 准备数据

    // 确保数据完全写入内存
    __DSB();

    // 现在可以安全启动DMA
    DMA1->CCR |= DMA_CCR_EN;
}

总结;

在STM32开发中，必须使用volatile的情况：

1. 所有内存映射的外设寄存器

2. 在中断服务程序中修改的全局变量

3. RTOS中任务间共享的变量

4. 状态标志和通信标志

5. 被DMA修改的内存区域

记住这个简单规则：如果一个变量可能在你不知道的情况下被改变，就应该声明为volatile。正确使用volatile是确保STM32程序稳定可靠运行的基础

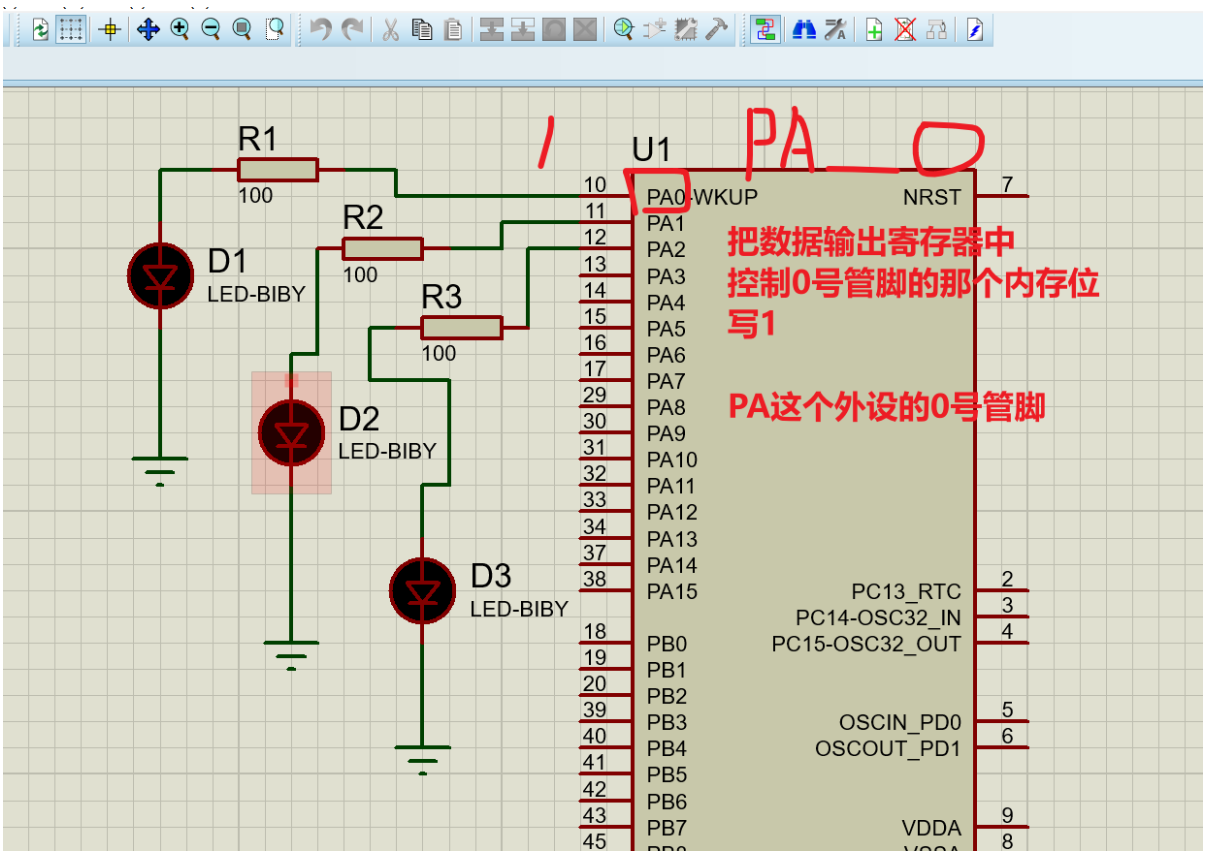

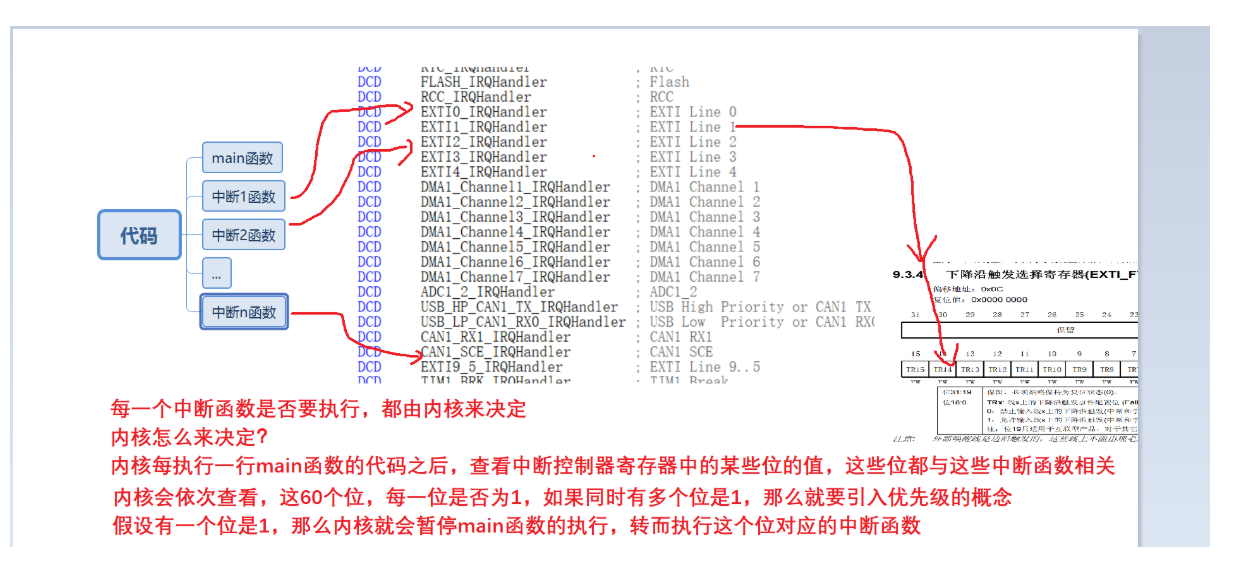

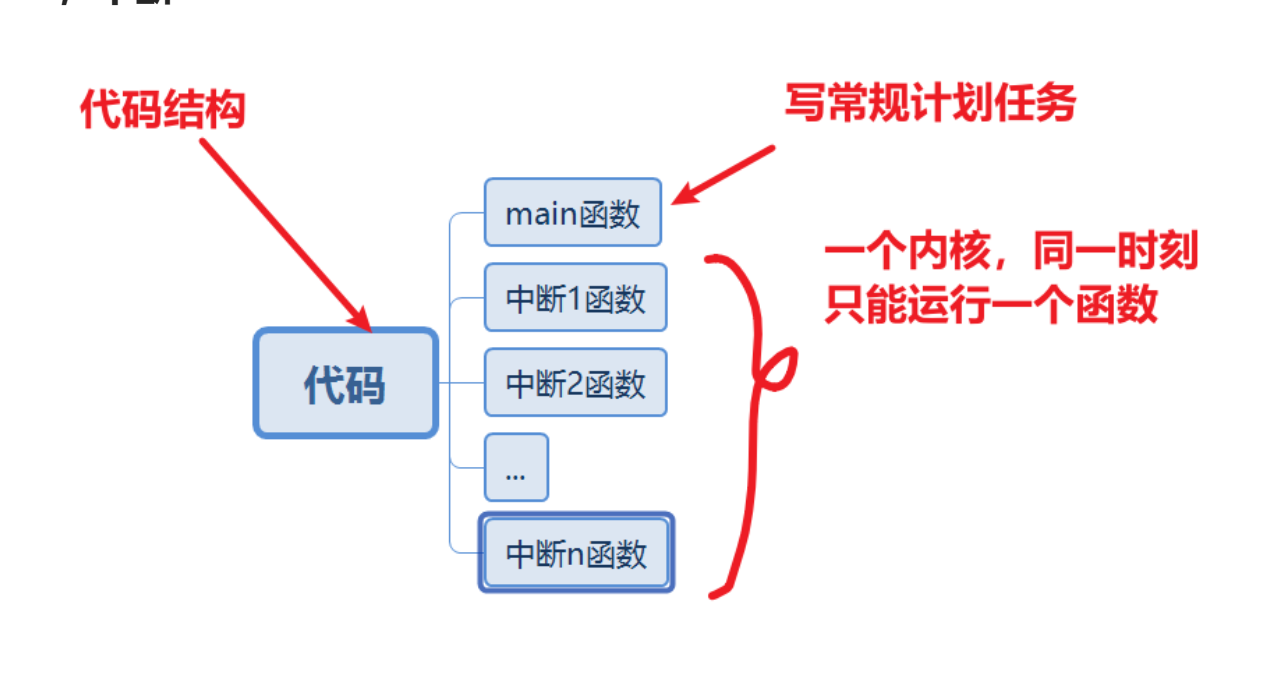

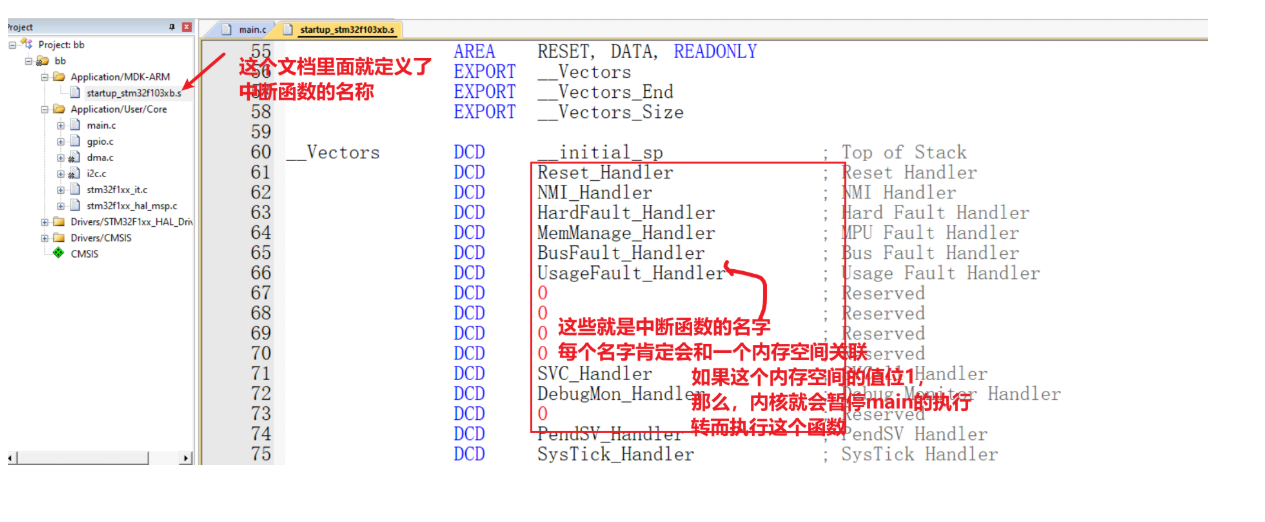

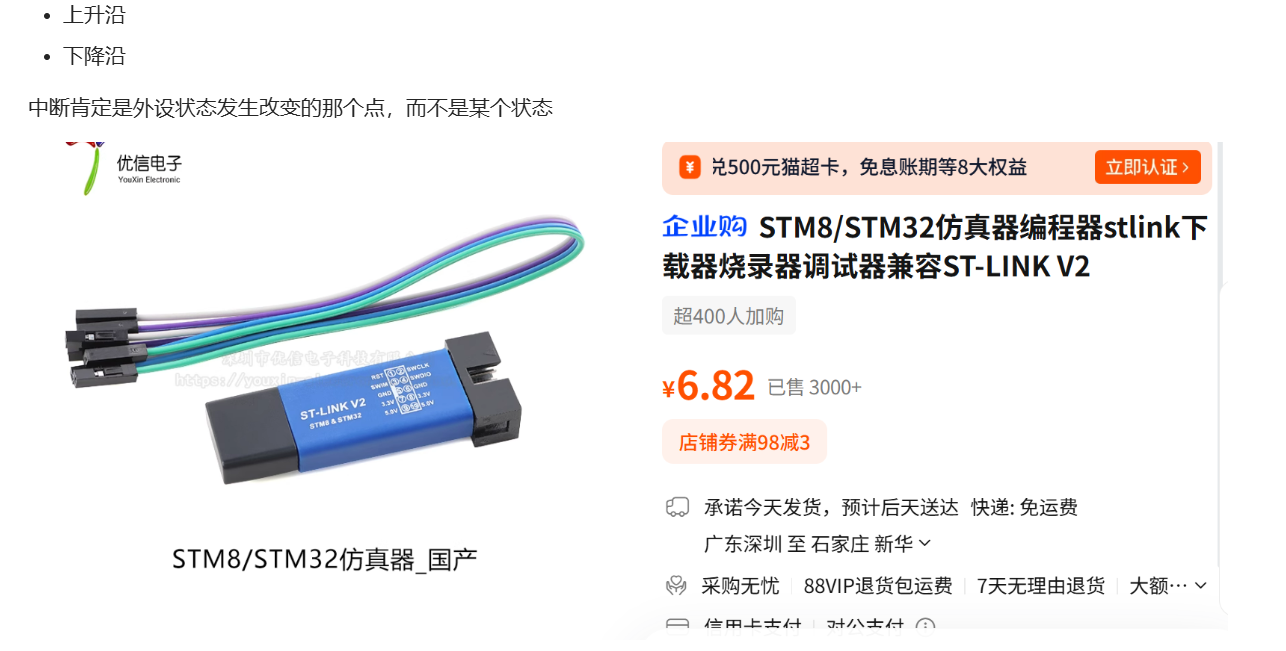

五、中断

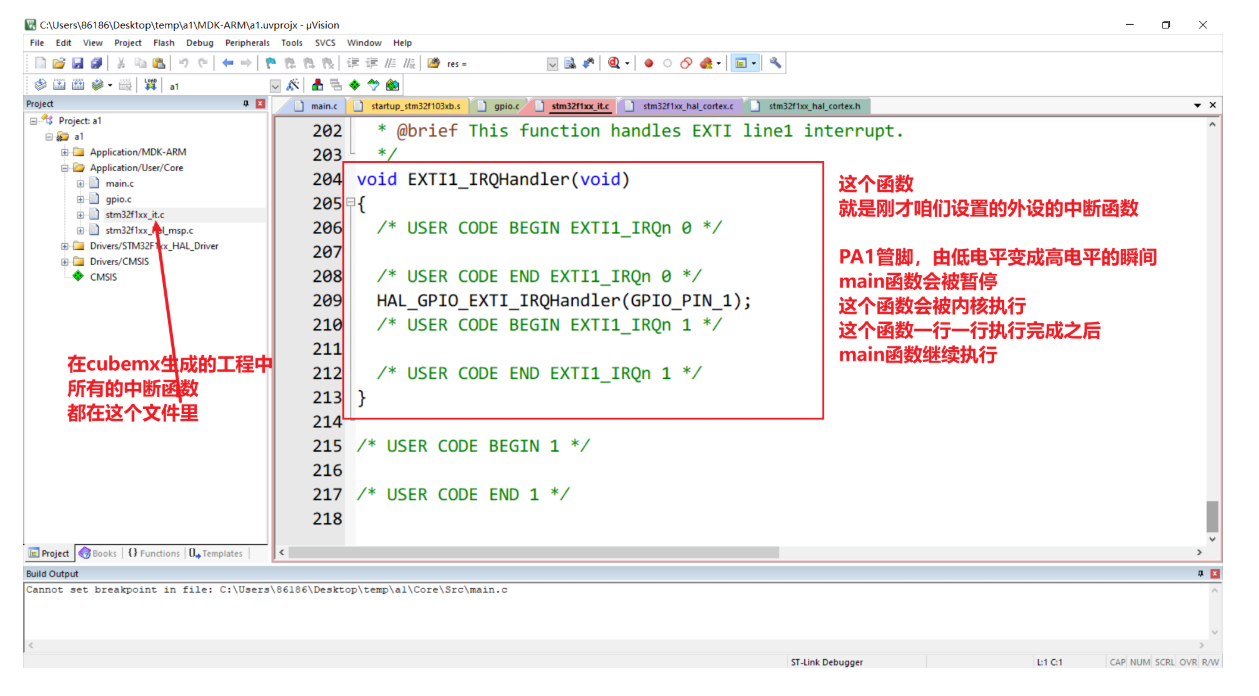

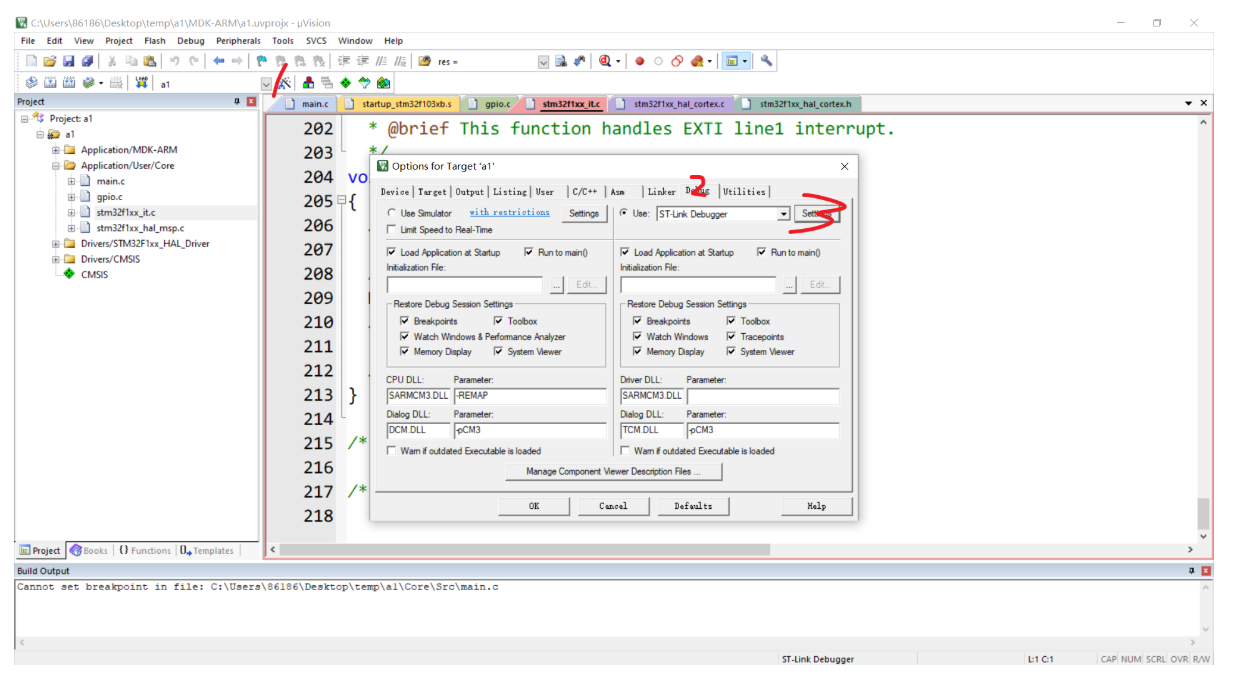

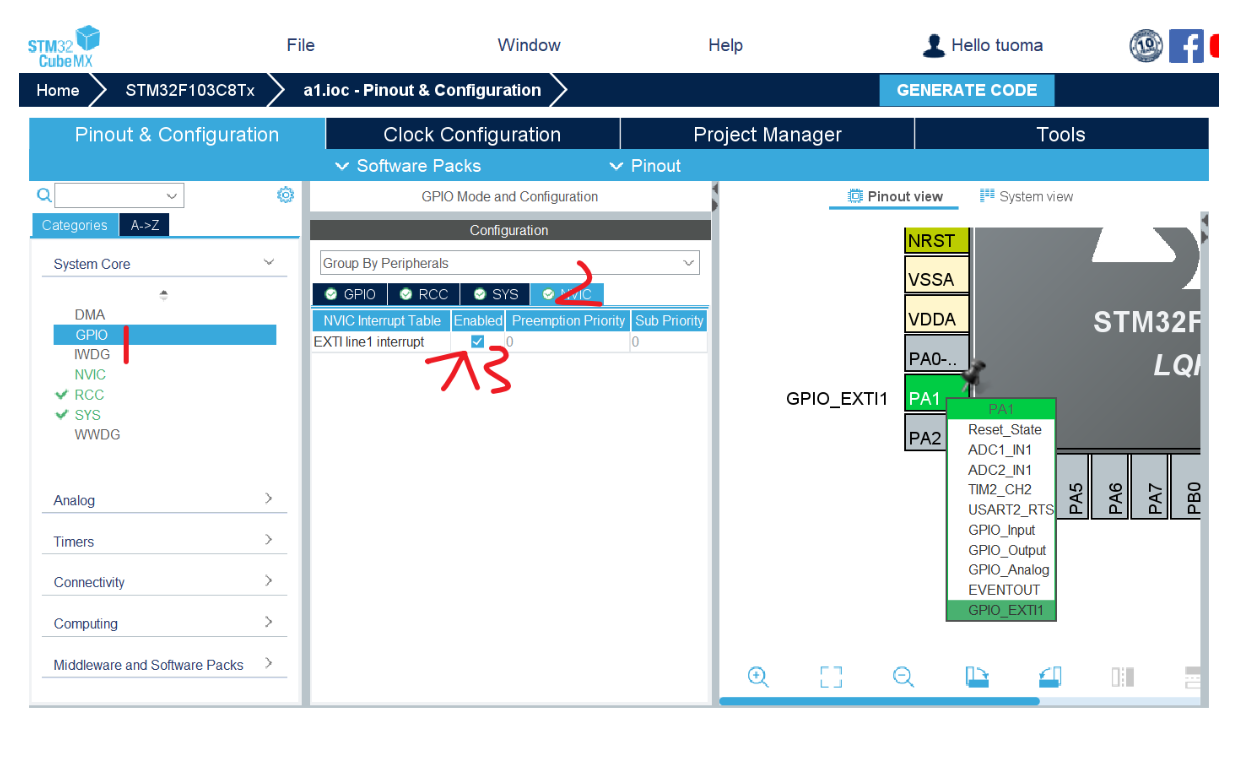

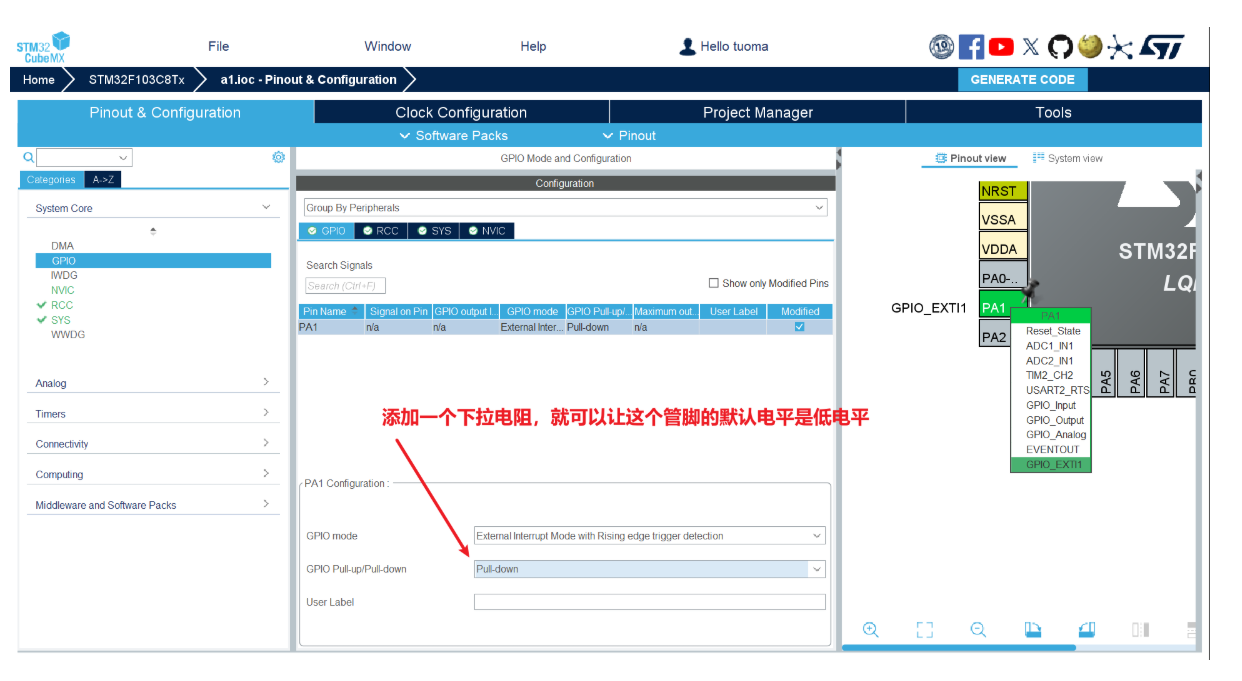

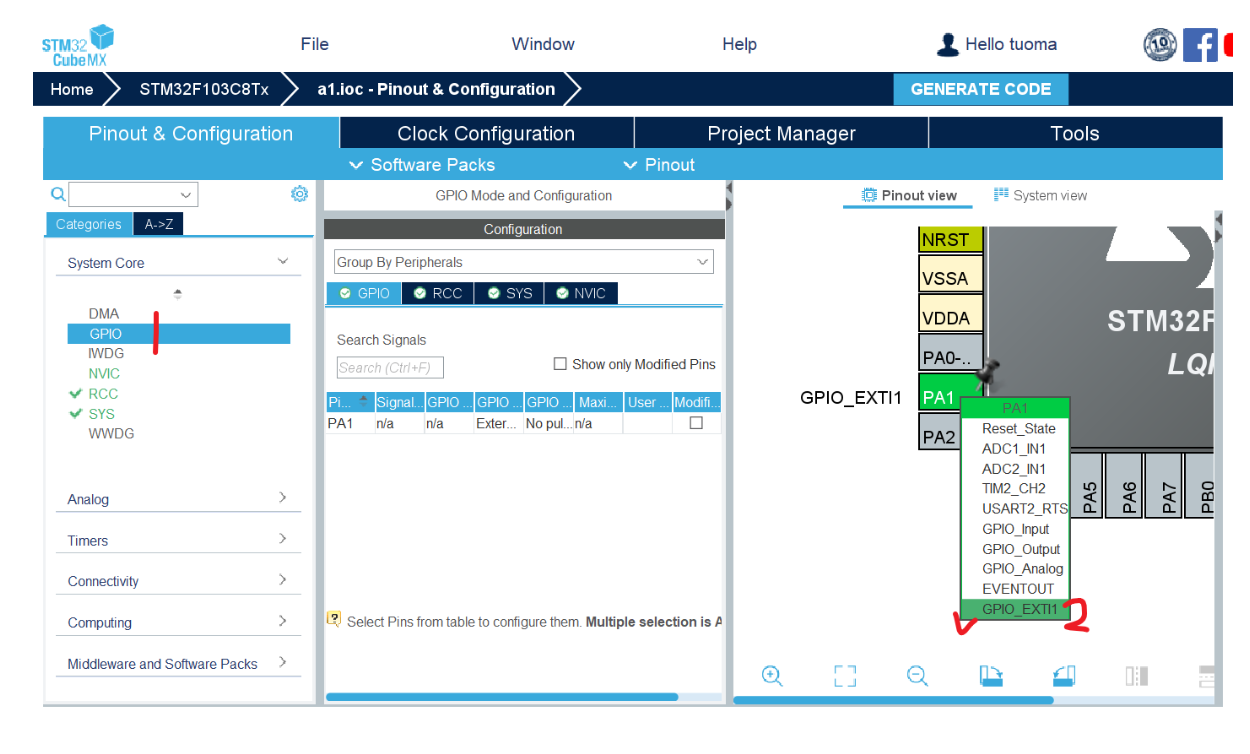

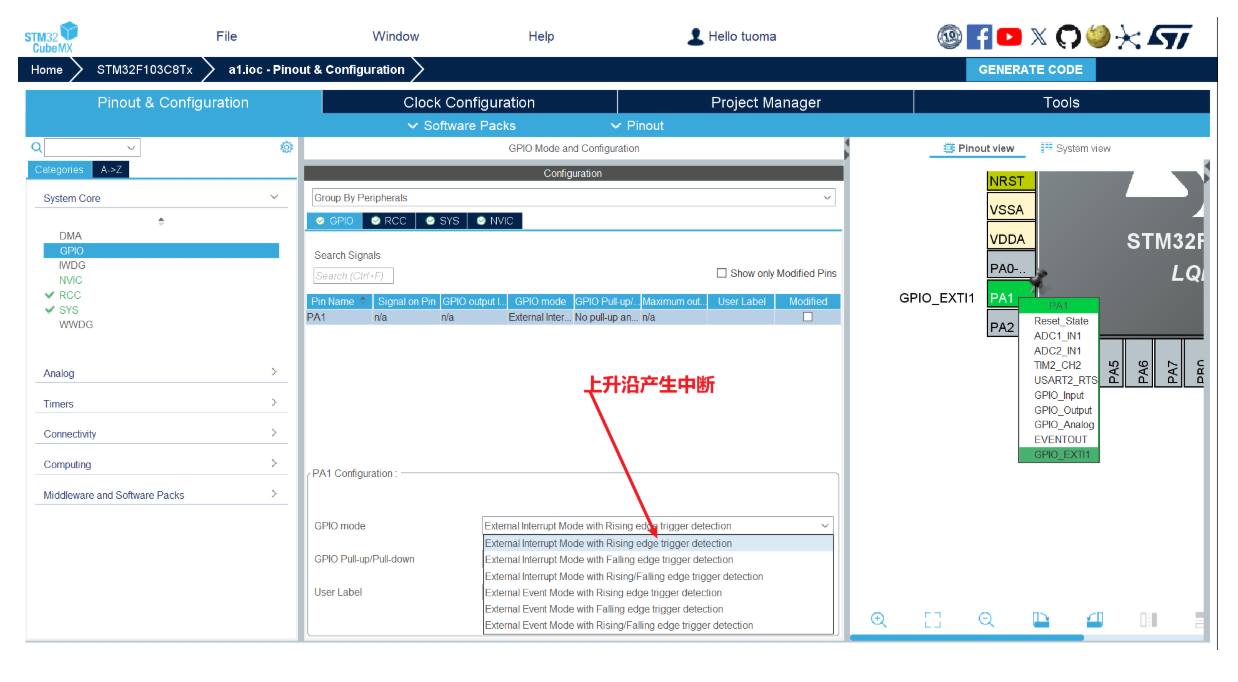

5.1GPIO中断演示

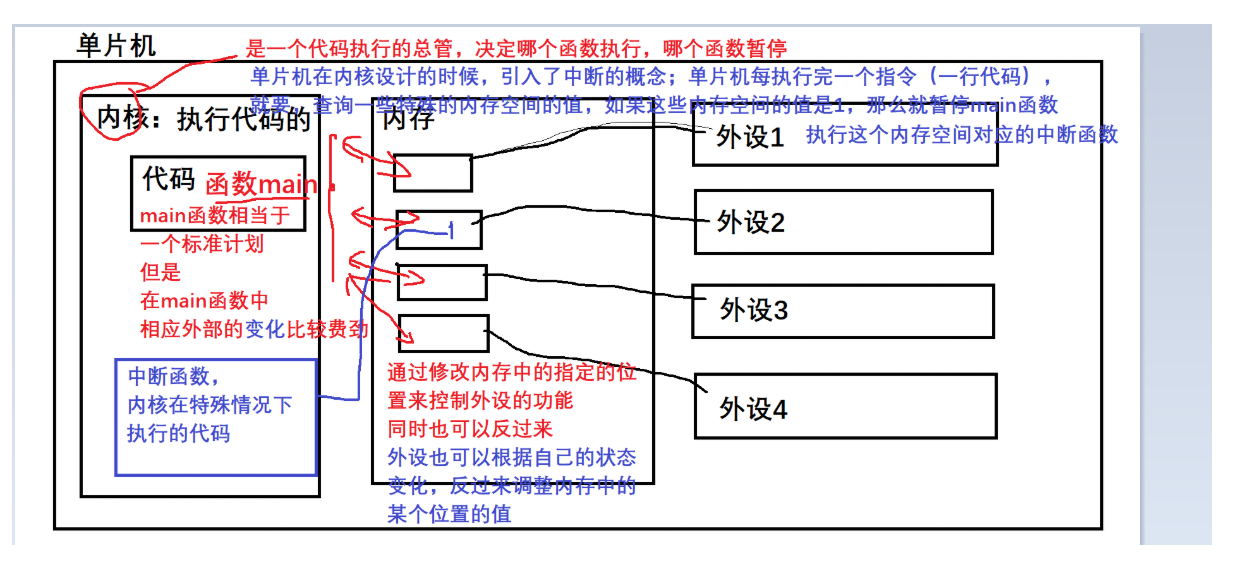

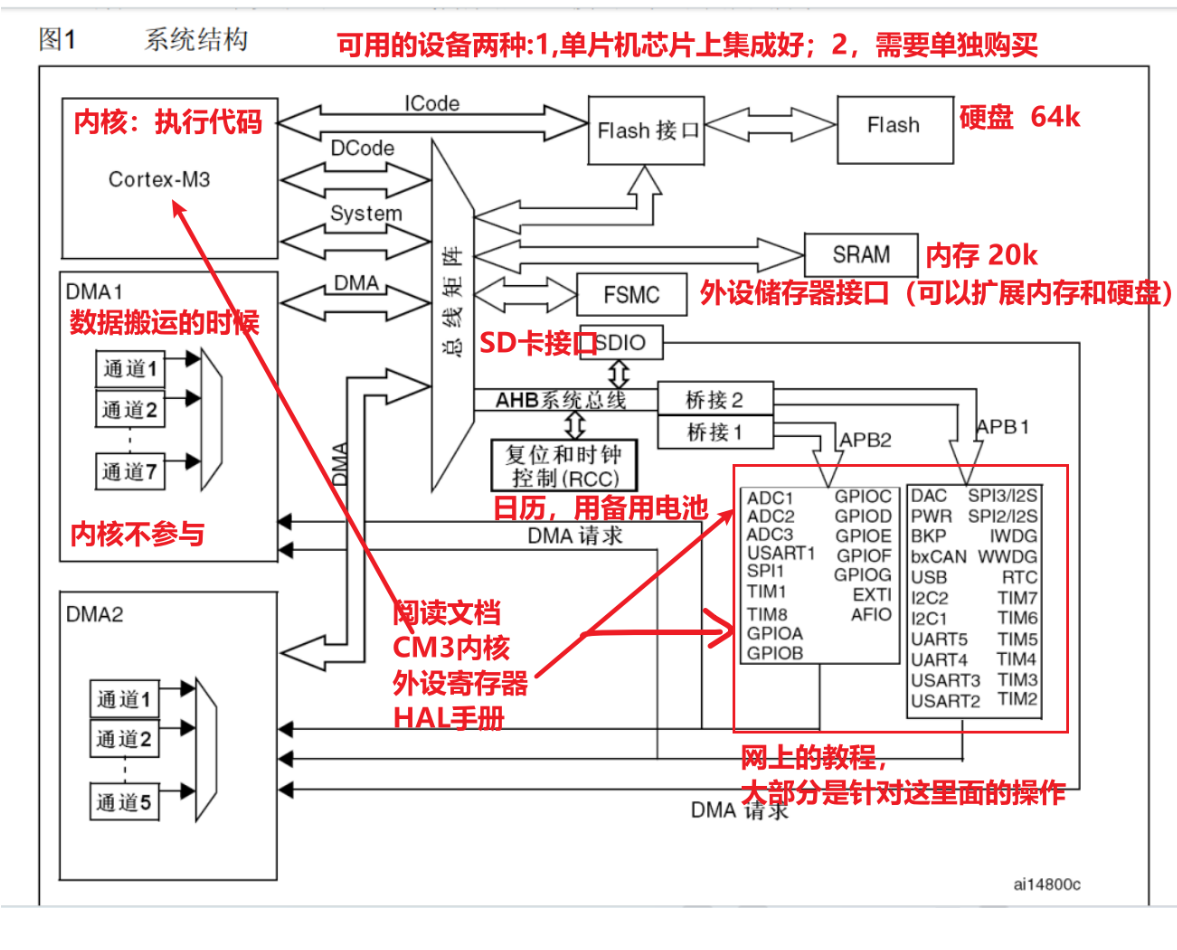

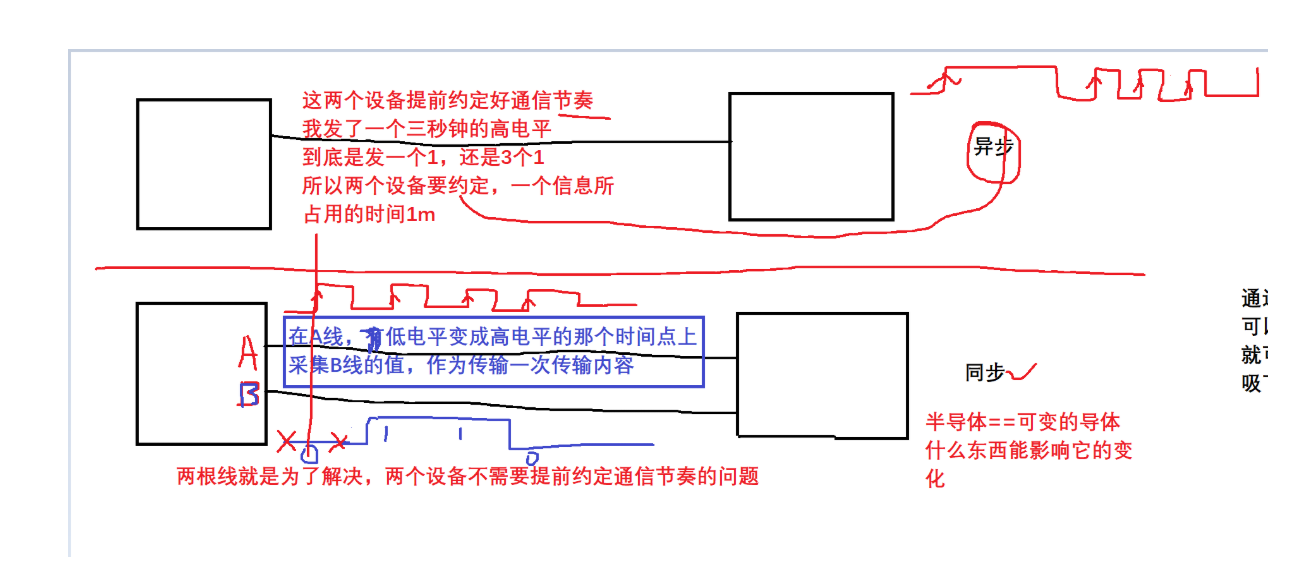

 5.2系统结构讲解***

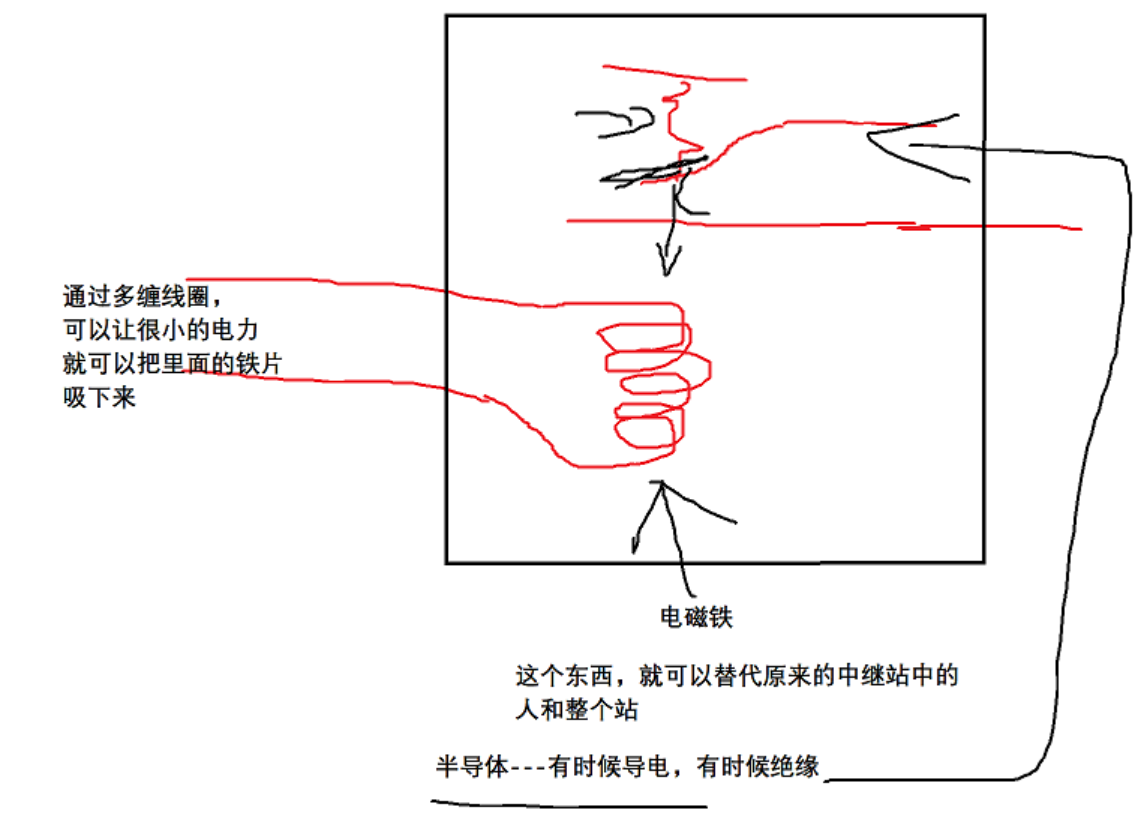

继电器工作原理

源于老师上课讲解笔记整合
